HyCassette-Geko
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications

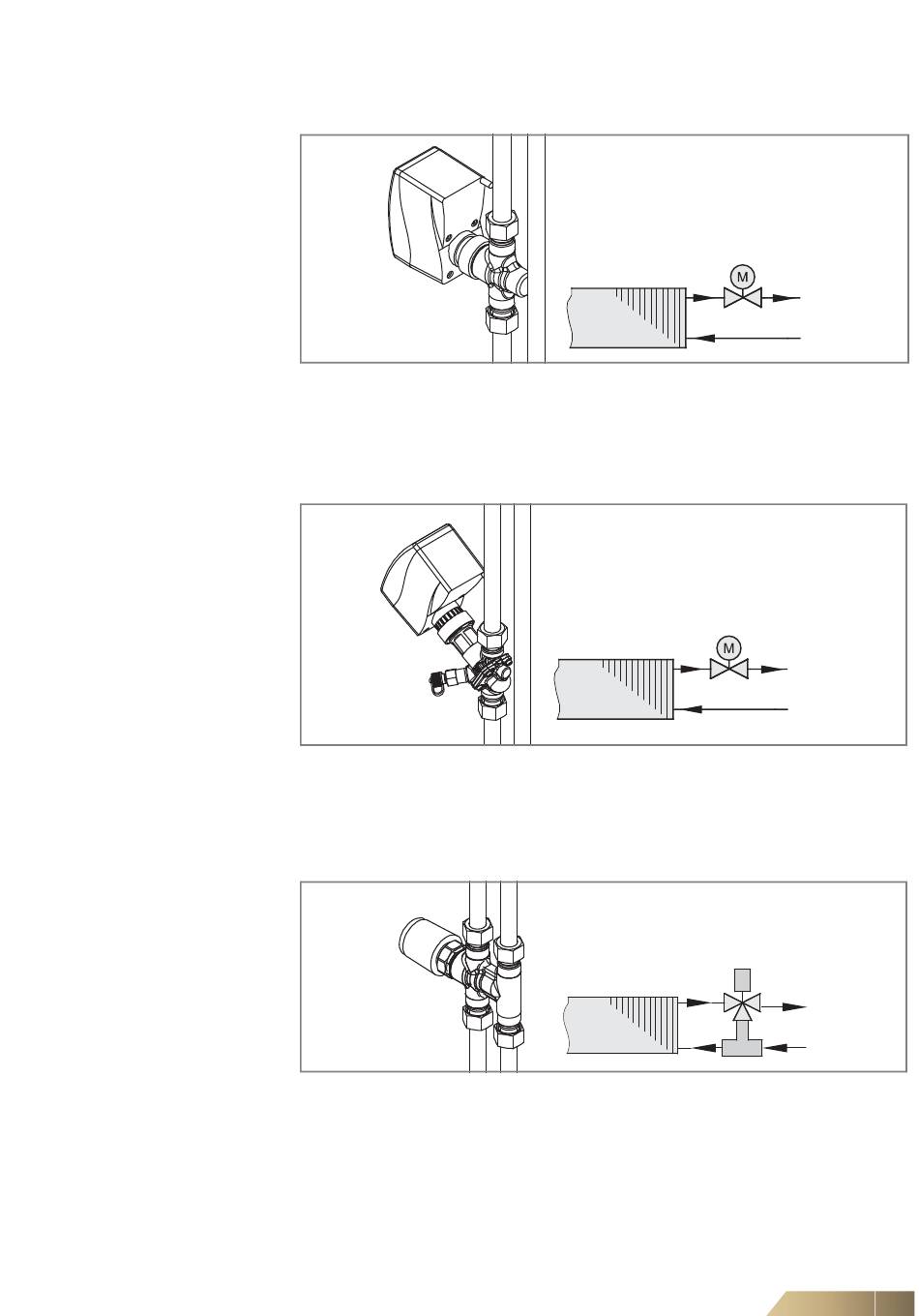

Dans le cas d'une vanne 2 voies, la régulation s'effectue par étranglement du retour
hydraulique (voir Fig. 5-2).
Fig. 5-2:
Vanne 2 voies motorisée
Vannes indépendantes de la pression avec servomoteur réversible
Pour les vannes indépendantes de la pression, la régulation de la quantité de medium
s'effectue par un alignement automatique à la sortie (voir Fig. 5-3).
Fig. 5-3:
Vanne indépendante de la pression avec servomoteur réversible
Vannes avec servomoteur thermoélectrique
Dans le cas d'une vanne 3 voies, la régulation s'effectue par mélange du medium (voir
Fig. 5-4).
Fig. 5-4:
Vanne 3 voies avec servomoteur thermoélectrique
Raccordement hydraulique
43
