Raccordement hydraulique
Système 4 tubes avec vannes 2 voies indépendantes de la pression
7
5
3
6
4

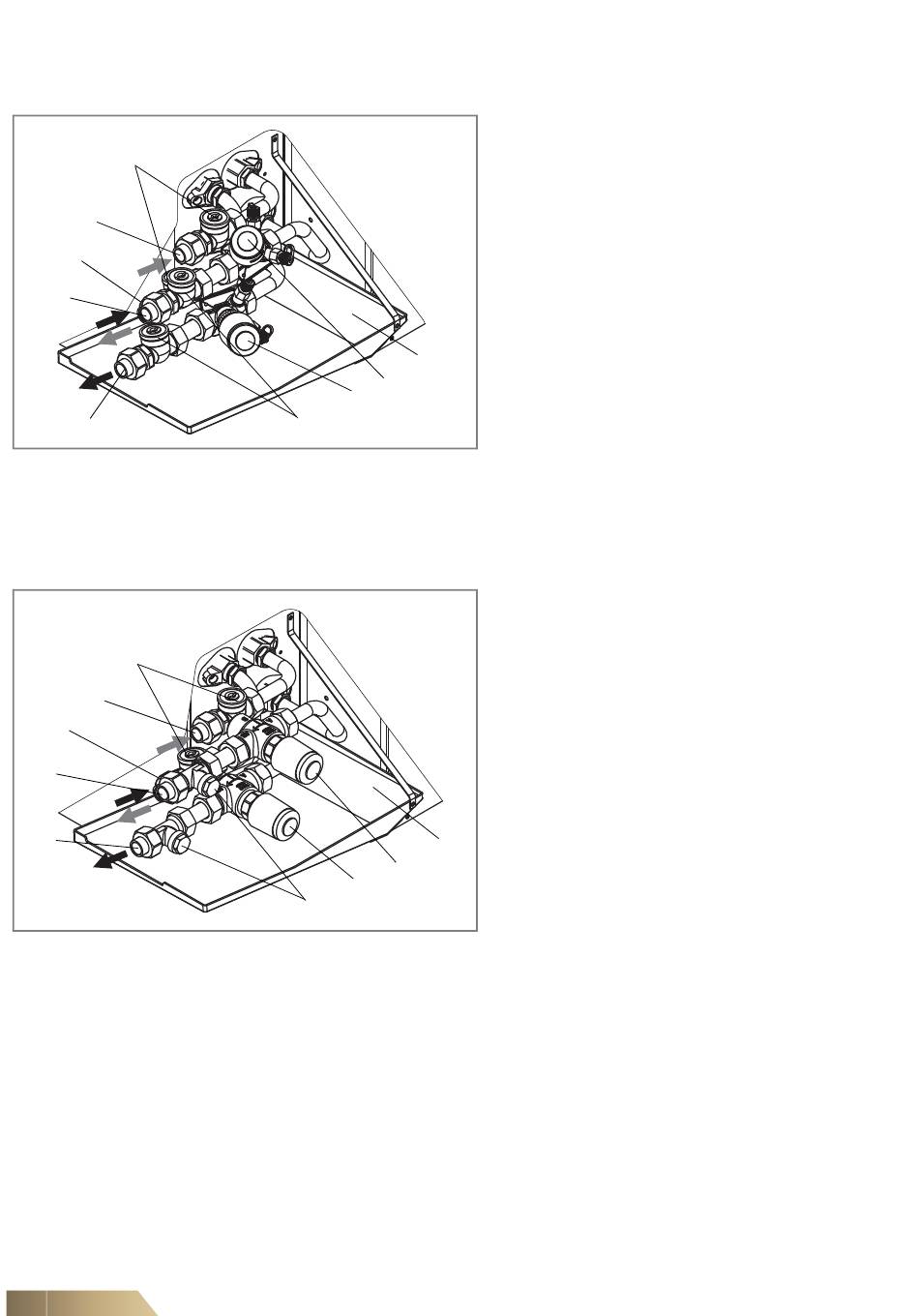

Fig. 5-18: Vannes 2 voies indépendantes de la pression dans un
système 4 tubes
Système 4 tubes avec vannes 3 voies
7
5
3
6
4
Fig. 5-19: Vannes 3 voies dans un système 4 tubes
54
8
2
1
7
9
2
1
8
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Pos. 1: Servomoteurs de vannes de refroidissement
Pos. 2: Servomoteurs de vannes de chauffage
Pos. 3: Entrée refroidissement
Pos. 4: Sortie refroidissement
Pos. 5: Entrée chauffage
Pos. 6: Sortie chauffage
Pos. 7: Robinet à boisseau sphérique (en option,
selon la version)
Pos. 8: Bac à condensats latéral
Pos. 1: Servomoteurs de vannes de refroidissement
Pos. 2: Servomoteurs de vannes de chauffage
Pos. 3: Entrée refroidissement
Pos. 4: Sortie refroidissement
Pos. 5: Entrée chauffage
Pos. 6: Sortie chauffage
Pos. 7: Robinet à boisseau sphérique (en option,
selon la version)
Pos. 8: Vanne d'arrêt (en option, selon la version)
Pos. 9: Bac à condensats latéral
HyCassette-Geko
