Montage
4.3 Préparatifs de montage

4.3.1 Ouverture de plafond - 4 voies

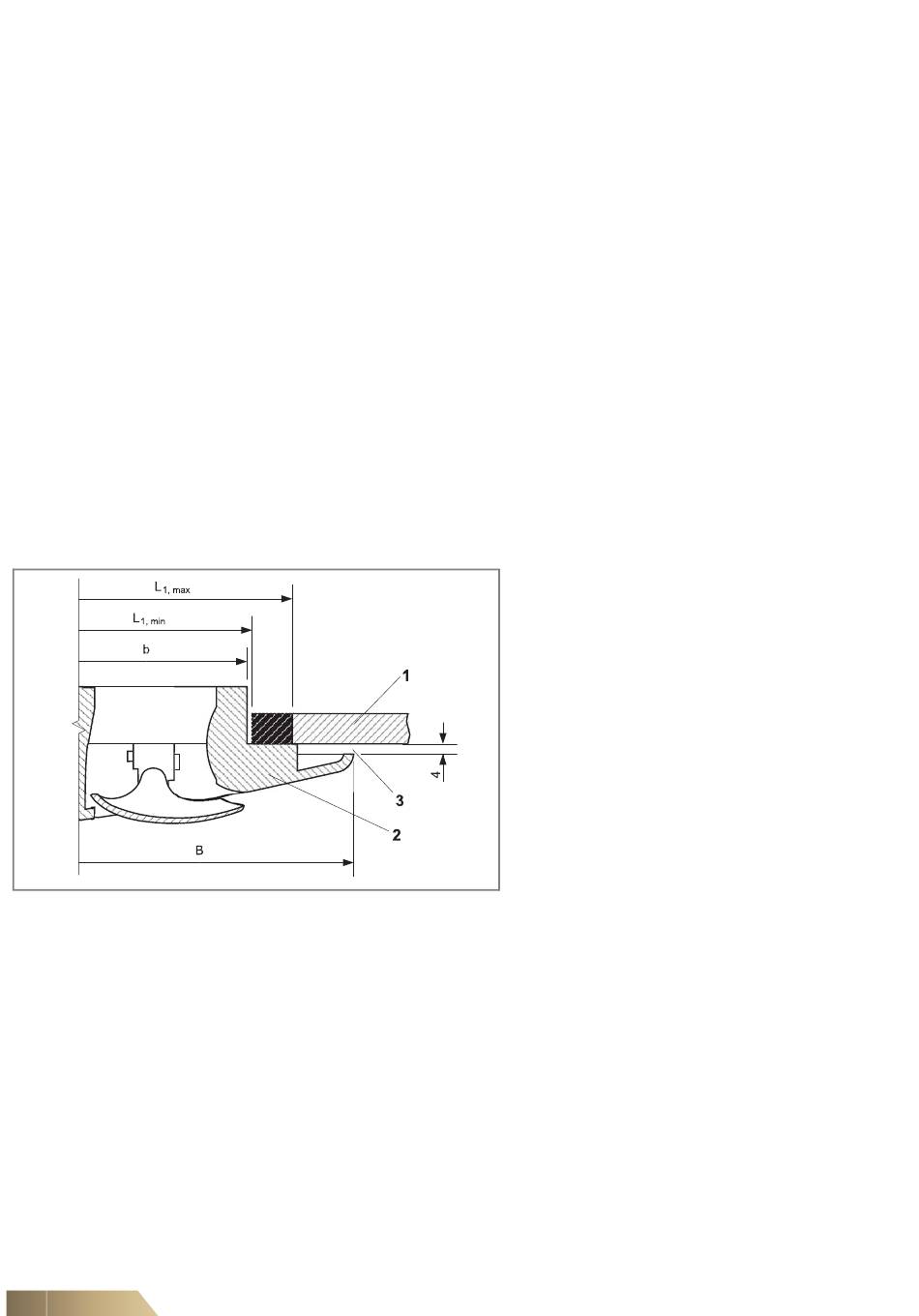

Fig. 4-3: Montage de la grille design avec un joint creux
30
– Le faux plafond est monté et une ouverture pour l'appareil est disponible.
– L'espace libre entre faux plafond et plafond doit être d'au moins 358 mm.
En cas d'utilisation d'équerres de montage, cet espace doit être d'au moins
400 mm. Il faut tenir compte de la hauteur de montage de l'appareil et, le cas
échéant, des équerres de montage.
– Le faux plafond ne doit comporter aucune ouverture vers l'extérieur.
– Le faux plafond doit être sec et suffisamment protégé contre l'humidité et l'air
humide.
– La tuyauterie est acheminée jusqu'à l'appareil et les éléments des vannes sont pré-
parés.
– Le câblage électrique est préparé et prêt à être connecté dans le faux plafond.
Selon le choix de la dimension de l'ouverture dans le plafond, différentes versions de
grilles design sont disponibles pour une adaptation esthétique optimale de
HyCassettes-Geko dans le plafond.
– Version 1 (uniquement dans le cas d'une sortie d'air à 4 voies)
La grille design est montée sur tout son pourtour avec un joint creux d'environ 4 mm
(voir Fig. 4-3, dimensions voir Tab. 4-1).
Pos. 1: Panneau de plafond
Pos. 2: Grille design
Pos. 3: Joint creux
