Mise en service
7.2.2 Réglage des vannes indépendantes de la pression
Exemple :
88
Le débit nominal du fluide (voir Tab. 7-2) peut être facilement réglé sur la vanne sans
outils spéciaux. Pour modifier le préréglage (réglage d'usine = 100 %), suivez les
quatre étapes ci-dessous (voir Fig. 7-1) :

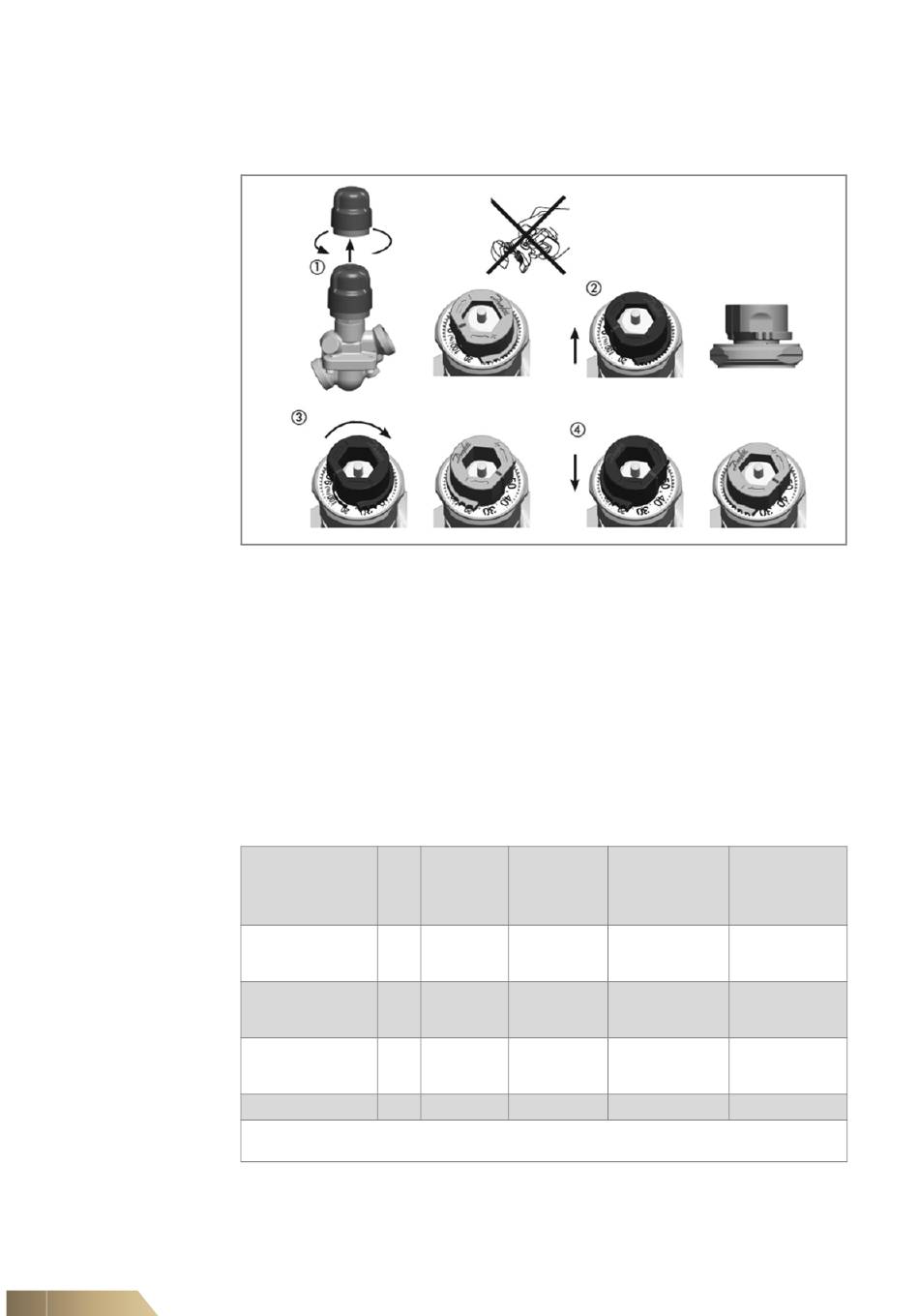

Fig. 7-1:
Réglage de la vanne indépendante de la pression
Pos. 1:
Retirer le capuchon de protection bleu ou le servomoteur monté.
Pos. 2:
Soulever la bague de préréglage grise.
Pos. 3:
Tourner dans le sens horaire jusqu'au nouveau préréglage (inférieur).
Pos. 4:
Presser la bague de préréglage grise dans la position d'encliquetage.
Après un clic audible, le préréglage est verrouillé.
L'échelle de réglage indique des valeurs de débit de 100 % à 0 %. Tourner dans le
sens horaire réduit le débit; tourner dans le sens antihoraire augmente le débit. Des
préréglages entre 20 % et 100 % peuvent être définis.
Si la vanne est de diamètre nominal DN 15, le débit nominal est de 0,450 m
correspond à un préréglage de 100 %. Pour un débit souhaité de 0,270 m
réglage suivant est nécessaire :
3
3
0,270 m
/h / 0,450 m
/h = 0,6 = 60 %.
Code des vannes
DN
VGC.#PP1####.#D
ou
10 LF
VGC.#PP1#PP1.#D*
VGC.#PP2####.#D
10
ou
VGC.#PP2#PP2.#D*
VGC.#PP3####.#D
15
ou
VGC.#PP3#PP3.#D*
VGC.#PP1####.#D
20
* Désigne la vanne du circuit de chauffage pour les appareils 4 tubes
** = raccord G¾"
Tab. 7-2:
Vue d'ensemble des vannes indépendantes de la pression
Débit max.
Filetage
vanne
extérieur
3
[n
/h]
0,150
G 1/2"
0,275
G 1/2"
0,450
G 3/4"
0,900
G1" / G3/4" **
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
HyCassette-Geko
3
/h, ce qui
3
/h, le
Pression diffé-
Pression diffé-
rentielle requise
rentielle admis-
min.
sible max.
[kPa]
[kPa]
16
400
16
400
16
400
16
400
