7.2.3 Réglage des vannes d'arrêt (variante)
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
Vérifier si les vannes d'arrêt sont ouvertes :
•
Dévissez le cache de protection (Fig. 7-2, Pos. 2).
•
Fermez la vanne en serrant la vis interne de régulation de débit (Fig. 7-2, Pos. 3) à
l'aide d'une clé mâle six pans de 4 mm jusqu'en butée à droite.
•
Serrez la vis de pré-réglage (Fig. 7-2, Pos. 4) jusqu'en butée à droite.
•
Procédez au pré-réglage en fonction du nombre de tours indiqués dans les
diagrammes ci-dessous (voir Fig. 7-3 avec Tab. 7-3 et Fig. 7-4 avec Tab. 7-4).
Pour ce faire, tournez la vis de pré-réglage dans le sens contraire des aiguilles
d'une montre ( 8 tours au maximum).
•
A l'aide d'une clé six pans, ouvrez la vis de régulation de débit (Fig. 7-2, Pos. 3)
jusqu'en butée.
•
Revissez le cache de protection.
3

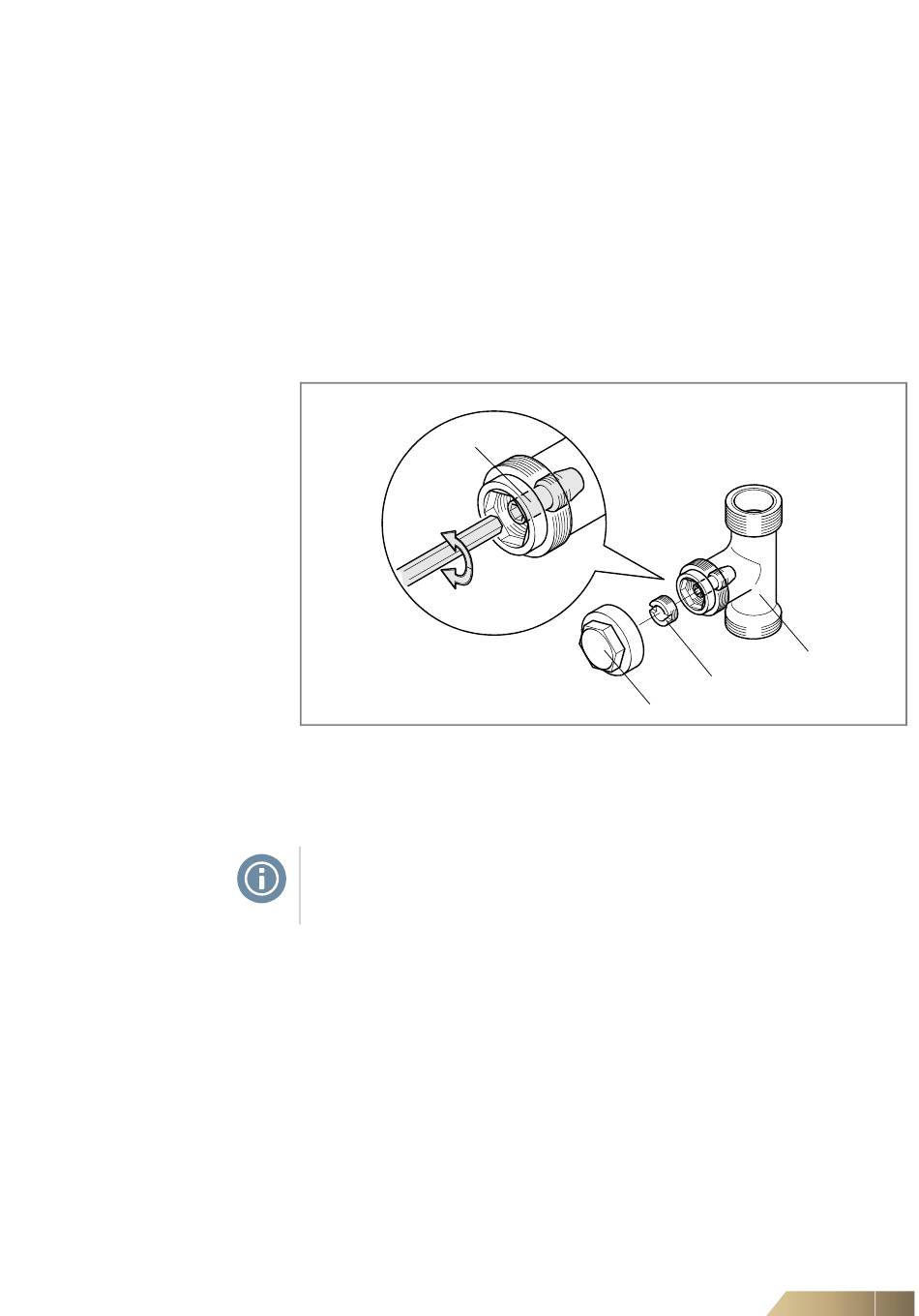

Fig. 7-2: Réglage des vannes d'arrêt
Pos. 1: Vanne d'arrêt
Pos. 2: Capuchon protecteur
Pos. 3: Vis de régulation de débit
Pos. 4: Vis de pré-réglage
Consignes d'utilisation !
Le débit hydraulique dans l'appareil peut être limité en réglant l'ouverture de la
vanne d'arrêt.
Mise en service
1
4
2
