Raccordement électrique
6.9.3.3 Boîtier de commande CET.ACEC pour ISYteq
84
Le régulateur simple CET.ACEC de FläktGroup permet la commande de ventilo-
convecteurs HyCassette.
Deux versions sont disponibles pour le régulateur simple CET.ACEC :

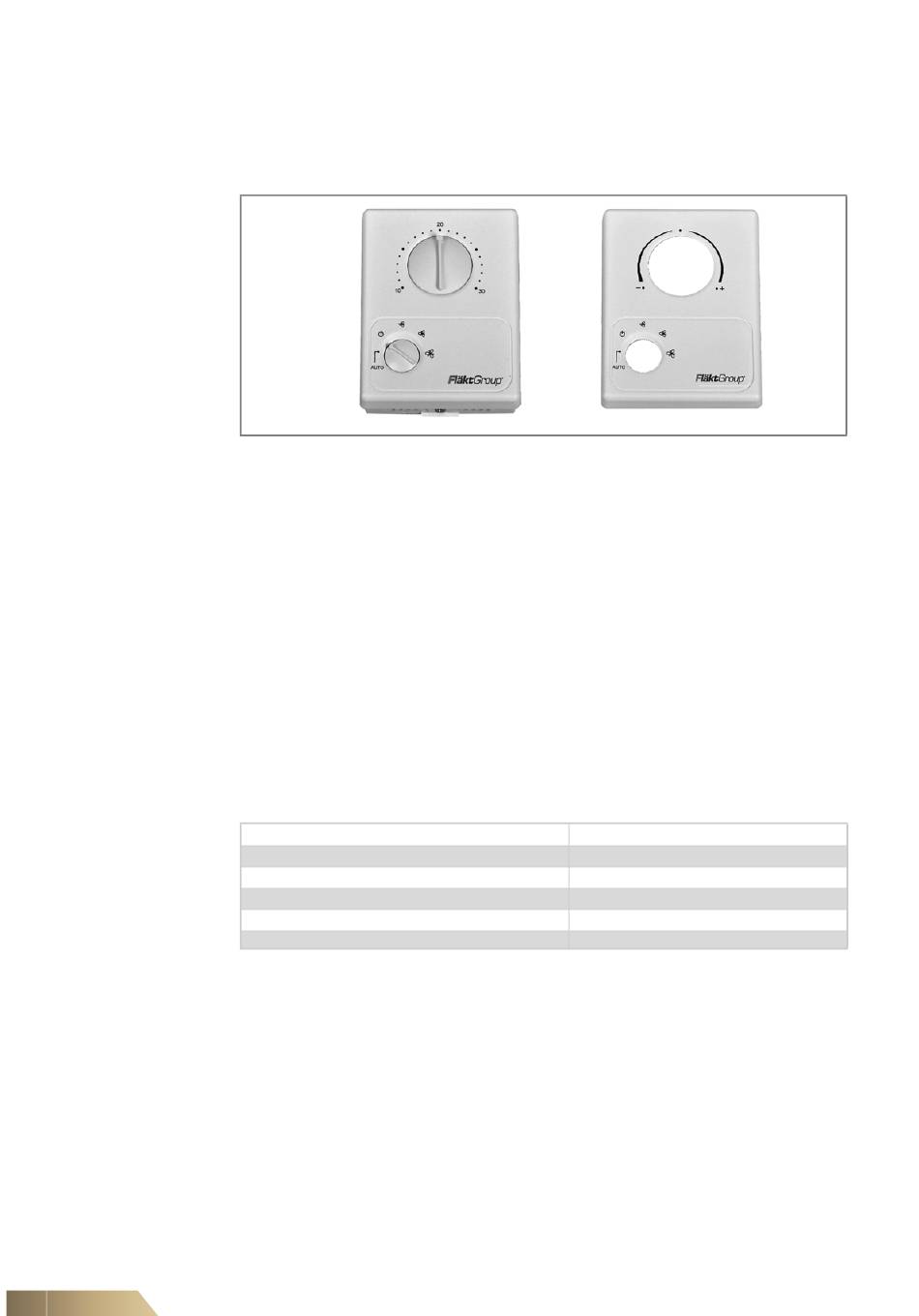

Fig. 6-32: CET.ACEC standard
* Cette option est livrée non montée (couvercle supérieure uniquement) avec le CET.ATEC et le panneau
standard. Le couvercle supérieure doit être remplacé sur place.
Le CET.ACEC standard peut être utilisé via l'interface utilisateur pour les réglages
suivants :
– Réglage d'une valeur de consigne de température (10 °C à 30 °C)
– Réglage de la vitesse de rotation du ventilateur 1, 2, 3 ou fonctionnement
automatique
– Mise hors tension de l'installation
La version du CET.ACEC à valeur de consigne relative peut être utilisé via l'interface
utilisateur pour les réglages suivants :
– Réglage d'un écart de température par rapport à la valeur de consigne relative
(plage variable et valeur de base)
– Réglage de la vitesse de rotation du ventilateur 1, 2, 3 ou fonctionnement
automatique
– Mise hors tension de l'installation
Boîtier de commande
Longueur / largeur
Raccordement électrique réseau
Type de protection
Température de fonctionnement
Sonde d'ambiance intégrée
Tab. 6-6: Caractéristiques techniques de CET.ACEC
Le boîtier de commande est à raccorder directement à un raccordement électrique
réseau de 230 V CA.
•
Raccordez les câbles de commande conformément au schéma électrique ci-contre
(relier les mêmes numéros).
•
Deux fils de la même section peuvent être posés sur une borne.
Fig. 6-33:
CET.ACEC
84 mm / 114 mm
230 V CA 50 Hz (+/- 10 %)
IP30
0 °C à + 50 °C
Oui
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
HyCassette-Geko
CET.ACEC à valeur de consigne
relative (couvercle supérieure)*
