HyCassette-Geko
4.4.2 Montage des gaines d'air primaire
1

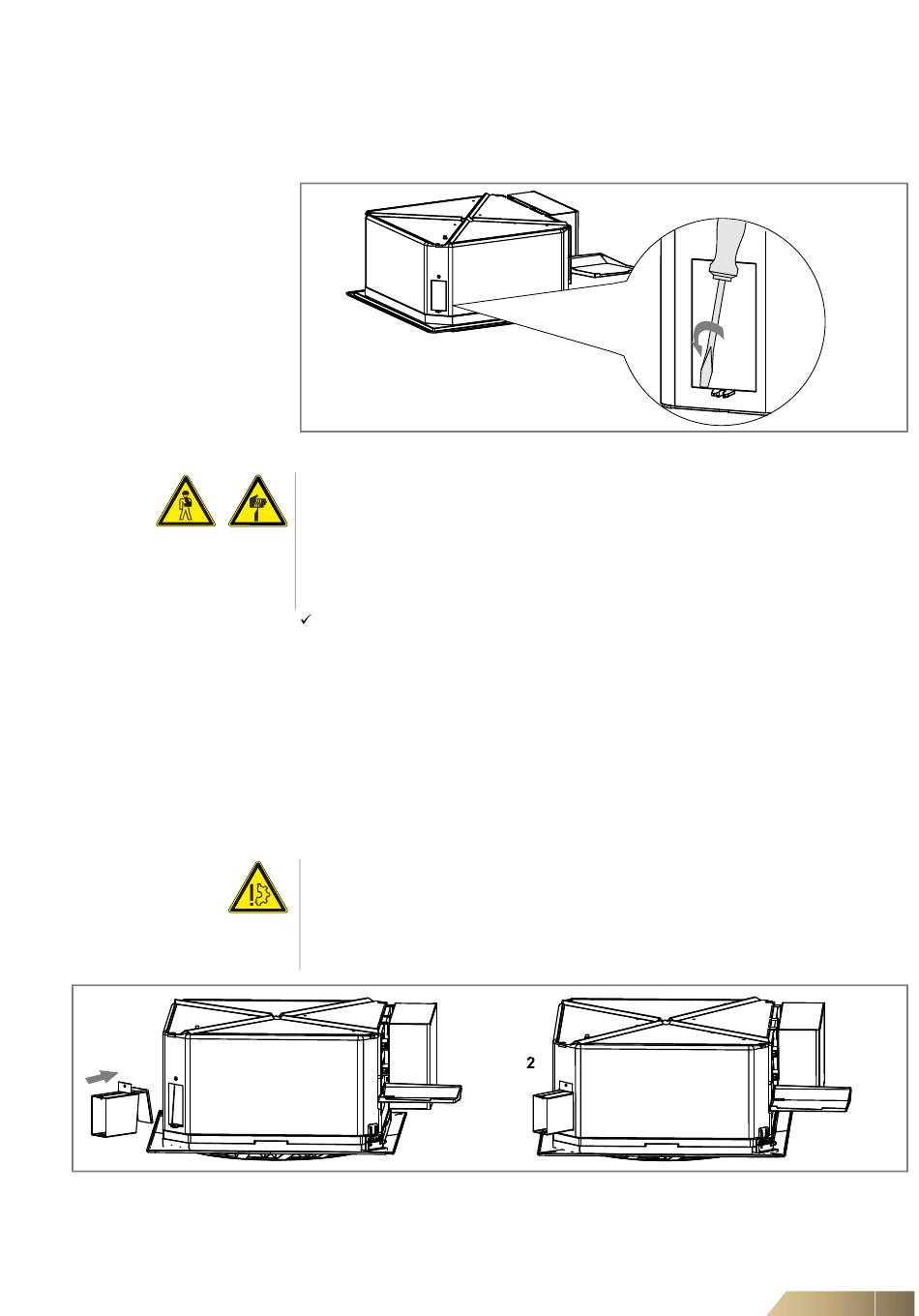

Fig. 4-8:
Fixation de l'embout du raccord d'air primaire
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
•
Ôtez le couvercle encliqueté de l'isolation acoustique (noire) du caisson à l'aide
d'un tournevis pour vis à tête fendue. Découpez ensuite la paroi gris-clair en
plastique dur à l'aide d'un cutter à l'endroit indiqué (Fig. 4-7).
Fig. 4-7:
Ouverture de l'appareil pour gaines d'air rectangulaires
Risque de dommage corporel!
Danger arêtes coupantes !
Après avoir ôter les morceaux pré-découpés du caisson, des bords saillants
peuvent apparaître sur l'appareil ou des morceaux de tôle.
Enfilez des gants de protection et lissez les arêtes saillantes à l'aide d'outils appro-
priés !
L'orifice ainsi obtenu permet de monter l'accessoire ZGC0113.
Montage de la gaine rectangulaire
Le raccordement du dispositif d'air primaire est à effectuer absolument à l'aide du rac-
cord d'air primaire d'origine de FläktGroup (n° de commande ZGC0113). Ce raccord
se fixe à l'orifice pratiqué précédemment.
•
Glissez le raccord avec la tôle déroulée jusqu'à la butée dans l'orifice (Fig. 4-8,
Pos. 1).
•
Fixez le raccord à l'aide des deux vis à tôle ST 4,8x13 fournies. La première vis sert
de liaison horizontale du coude de raccordement au caisson et la deuxième vis sert
de liaison verticale de la patte en plastique du caisson au raccord. (Fig. 4-8, Pos. 2).
Risque d'endommagement de l'appareil !
L'embout du raccord d'air primaire doit être isolé, soigneusement et dans son entiè-
reté jusqu'au caisson de base de la HyCassette-Gekos, contre l'eau de condensa-
tion. Il en est de même pour les derniers mètres des gaines d'air primaire
raccordées sur site.
Montage
33
