Appareils COM4 CompactLine
7.6.2 Pose de câbles d'alimentation électrique pour le bornier dans le cas d'une armoire électrique livrée
séparément
7.6.3 Raccordement des moteurs électriques
Moteurs électriques à une vi-
tesse avec mise en marche
directe :
Moteurs électriques à une vi-
tesse avec démarrage étoile
/ triangle :
Variations de tension
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
•

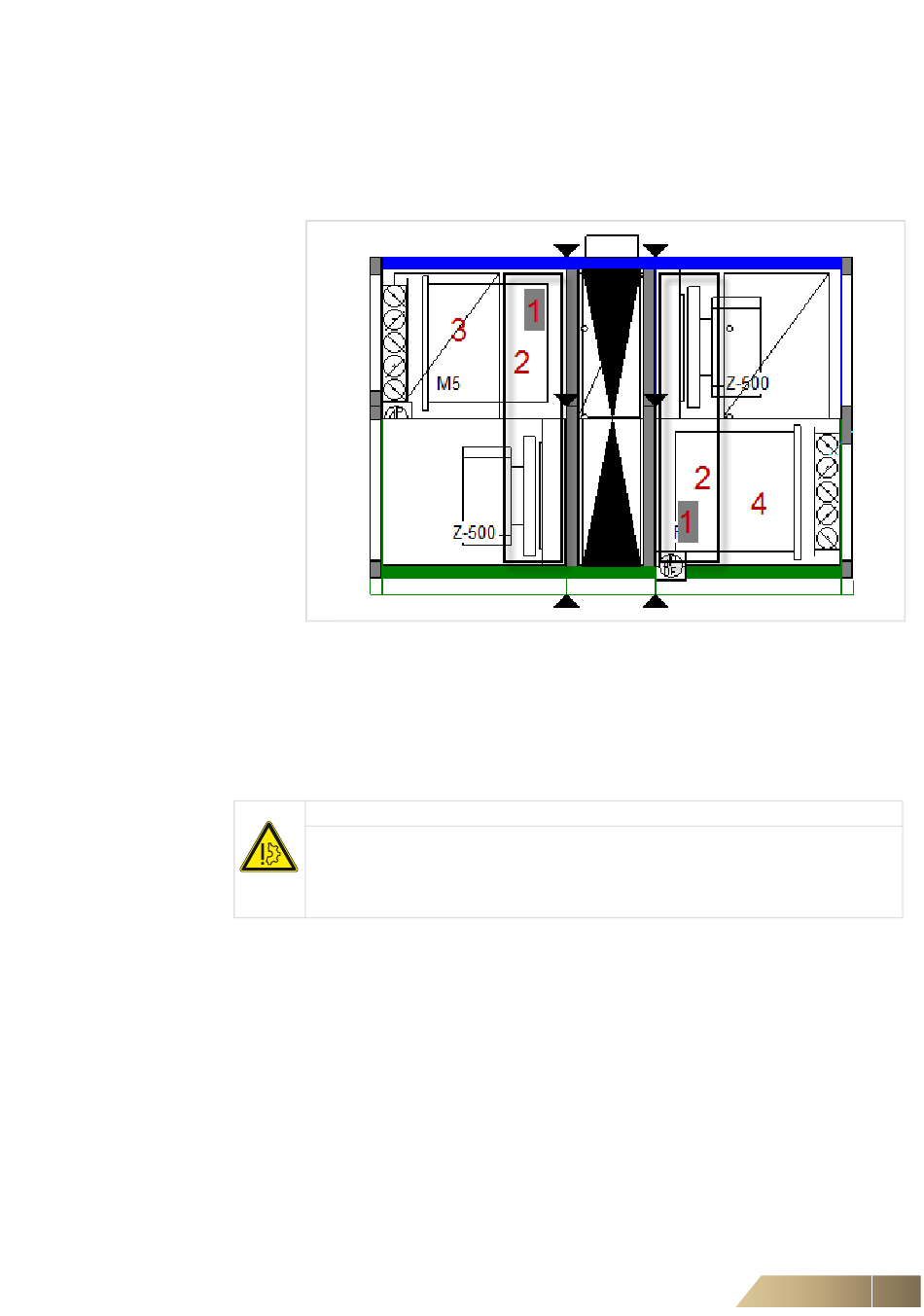

Passez le câble avec la petite plaque à bride (1) dans l'ouverture
•
(2) du panneau du caisson ventilateur (3) ou du caisson filtre (4).
•
Introduisez le câble dans le bornier et raccordez conformément au schéma
électrique.
Fig. 7-3: Pose de câbles d'alimentation électrique pour le bornier dans le cas d'une armoire
électrique livrée séparément
Pour un fonctionnement conforme de la centrale, il est important que l'appareil soit rac-
cordé avec un champ rotatif vers la droite.
•
Contrôlez, le cas échéant, le champ rotatif avec un indicateur d'ordre de phases.
Risque d'endommagement de l'appareil!
•
Avant le raccordement du moteur, vérifiez l'affectation correcte de l'ordre des
phases au sens de rotation prescrit. En cas de raccordement erroné, le moteur
/ le ventilateur peuvent être endommagés.
Les bornes des moteurs triphasés sont identifiées de façon à ce que l'ordre alphabé-
tique des bornes U1, V1 et W1 corresponde à l'ordre chronologique des phases L1,
L2 et L3 (en cas de rotation à droite).
Inversez deux câbles d'alimentation pour modifier le sens de rotation :
– Inversion de deux câbles d'alimentation, par exemple U1 avec V1
– Couplage en étoile : Inversion de deux câbles d'alimentation, par exemple U1 avec
V1
– Couplage en triangle : Inversion des câbles d'alimentation, par exemple U2 avec V2
•
Assurez-vous que la tension d'alimentation à la fréquence du réseau soit de 95 % à
105 % de la tension nominale. Dans le cas contraire, les moteurs ne peuvent pas
fournir leur puissance nominale et peuvent être endommagés.
Pour le raccordement, procédez comme suit :
•
Raccordez la centrale selon les schémas de raccordement.
Raccordement électrique
ATTENTION
65
