Raccordement hydraulique
5.5
Montage du bac à condensats latéral
1
2
3

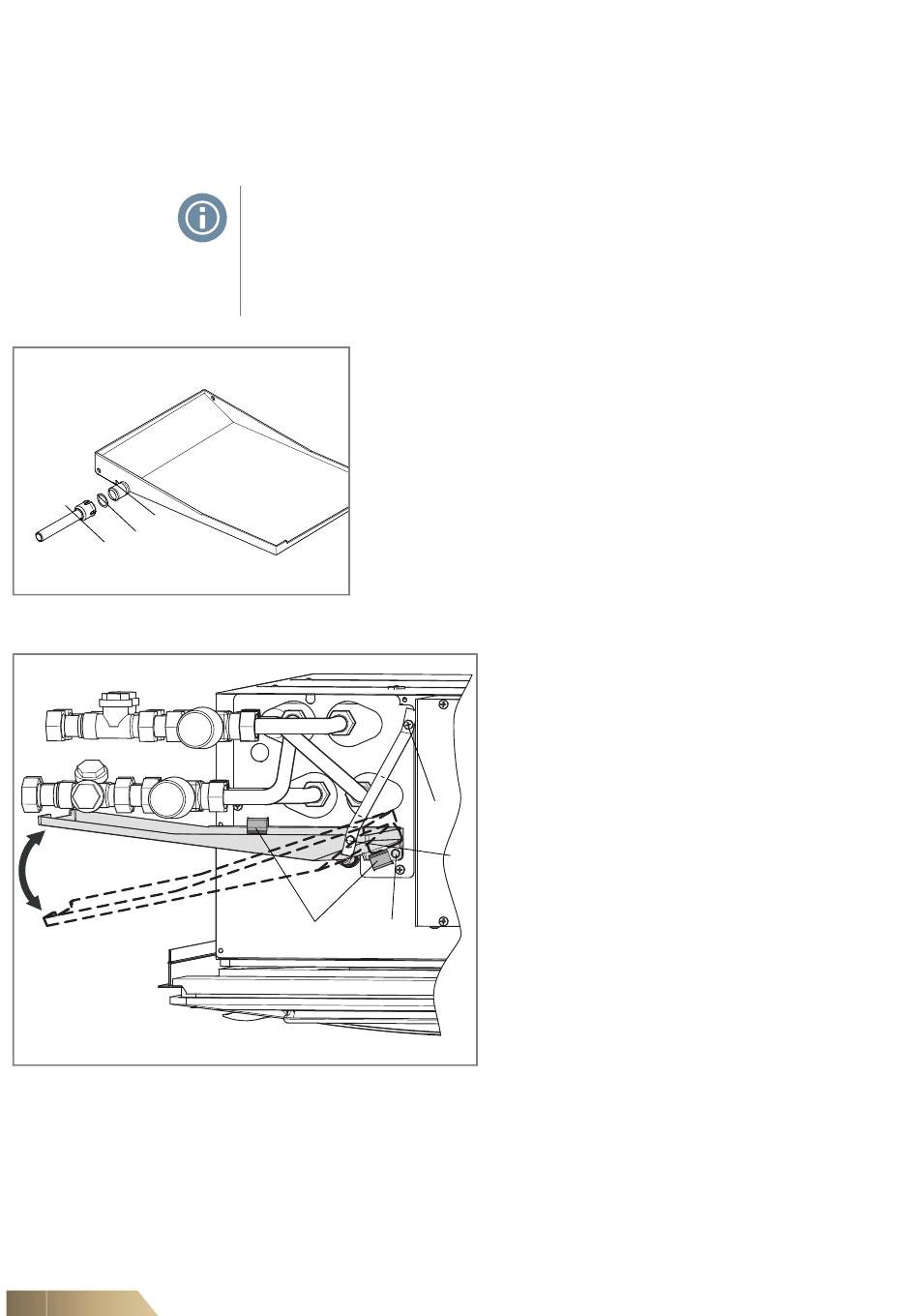

Fig. 5-23:
Montage du manchon rallongé
1
Fig. 5-24:
Montage du bacs à condensats latéral sur l'appareil
58
Le bac à condensats latéral livré non monté est destiné à recevoir l'eau de condensa-
tion qui peut se former sur les raccordements de l'échangeur de chaleur et les vannes
de régulation.
Consignes d'utilisation !
Une plaque de signalisation est apposée en bas du bac à condensats latéral. Elle
représente les différents composants.
Les matériaux de fixation nécessaires au montage du bac à condensat latéral (ral-
longe, joint torique, bande d'acier, vis et rivet en plastique) sont emballés dans un
bac à condensat.
•
Faire glisser le joint torique sur le raccord d'évacuation du bac à
condensats latéral jusqu'à ce qu'il soit bien en place dans la
gorge prévue (Fig. 5-23, Pos. 1+2).
•
Faire glisser les tuyaux d'extension jusqu'à ce que le manchon
s'enclenche sur le raccord d'évacuation
(Fig. 5-23, Pos. 3).
•
Faire glisser jusqu'en butée le bac à condensats latéral avec le
bout du manchon rallongé dans l'ouverture prévue sous le
raccordement hydraulique dans la paroi de l'appareil de base.
Incliner le bac à condensats à 15° par rapport à l'horizontal vers
le côté le plus long (Fig. 5-24, Pos. 1).
3
2
•
Placer de nouveau le bac à condensats latéral
à l'horizontal de sorte que le bac soit fixé sous
les deux pattes prévues à cet effet (Fig. 5-24,
Pos. 2).
•
Fixer le bac à condensats latéral près de la
patte inférieure en plaçant un rivet plastique
dans le trou prévu (Fig. 5-24, Pos. 3).
•
4
Fixez une extrémité de la bande d'acier avec
la vis à tôle à la position prévue sur l'appareil
de base (Fig. 5-24, pos. 4).
5
•
Fixer l'autre extrémité du feuillard en acier
avec le deuxième rivet en plastique
à l'endroit prévu à cet effet sur le bord
extérieur du bac de condensation latéral
(Fig. 5-24, point 5).
