HyCassette-Geko
1) suivant la version d'installation

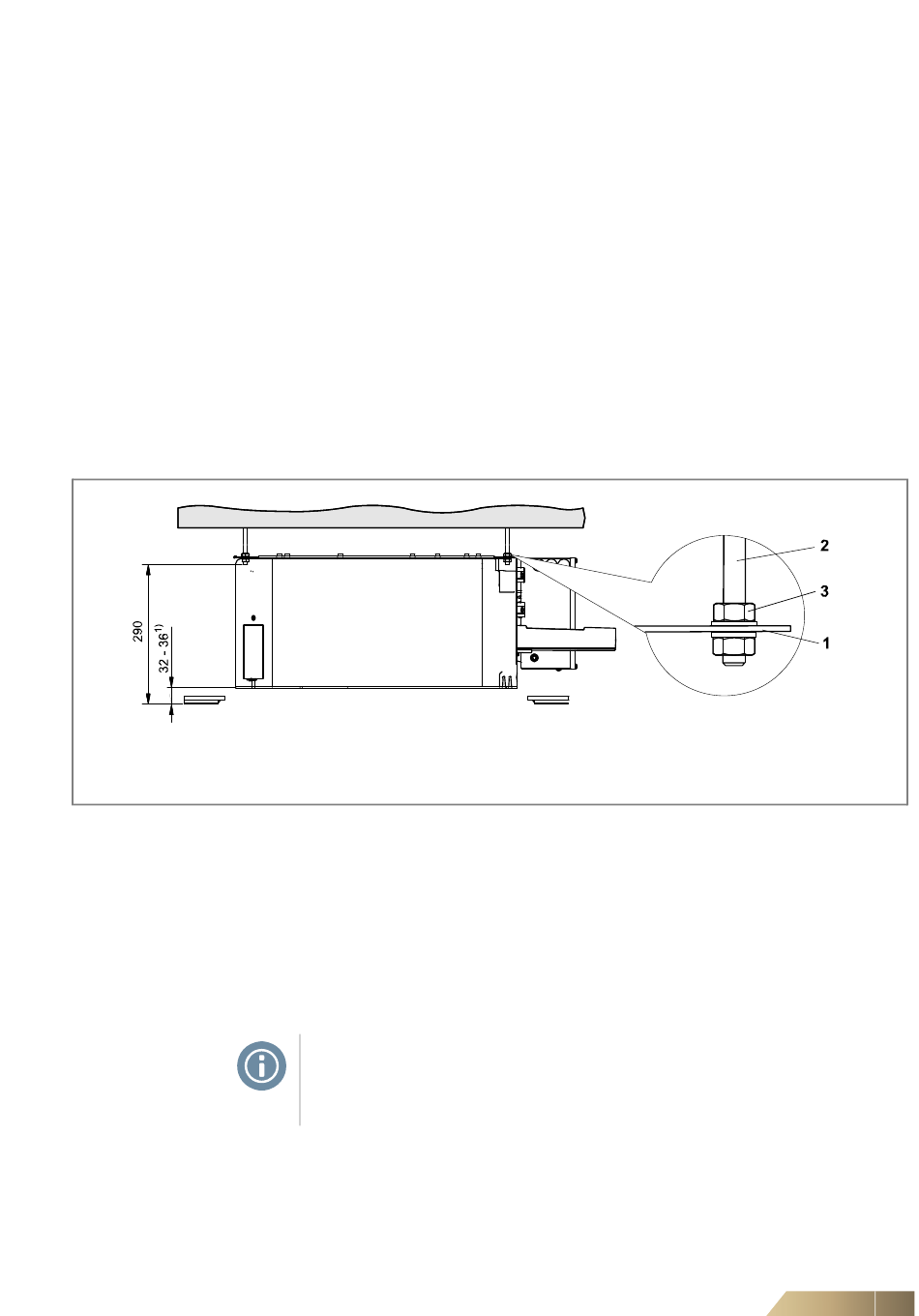

Fig. 4-13: Montage des tiges filetées sans équerre de montage
4.6.2 Montage avec équerres de montage (set d'accessoires ZGC0112)
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
• ®
SWIRL : l'installation avec un joint creux de 4 mm entre la grille et le faux plafond
est recommandée (voir chapitre 4.3). La différence de hauteur entre le
dessous de l'appareil de base et le dessous du faux plafond s'élève alors
à 32 mm (voir Fig. 4-13).
•
4 voies : selon la version d'installation (voir chapitre 4.3), la différence de hauteur
entre le dessous de l'appareil de base et le dessous du faux plafond est
de 32 mm lors de l'apposition d'un joint creux (versions 1 et 2) ou de
36 mm sans apposition d'un joint creux (version 3, voir Fig. 4-13 ).
•
Sur base des tolérances de construction, de légères inégalités dans le faux plafond
peuvent survenir.
•
Veiller au parfait équilibre de l'appareil (max. +1/-0 mm du plafond).
•
Procéder aux raccordements hydrauliques et électriques de l'appareil. Veillez à la
bonne isolation contre l'eau de condensation (voir aussi le chapitre
5 « Raccordement hydraulique » à la page 42).
•
Monter le bac à condensats latéral (voir aussi le chapitre 5.5 « Montage du bac à
condensats latéral » à la page 58).
•
Raccorder les tuyaux de condensation à la sortie de condensats installée sur site
(voir aussi le chapitre 5.6 « Raccordement de l'évacuation des condensats » à la
page 59).
Les tiges filetées à prévoir sur site (hors fourniture FläktGroup) sont fixées au plafond
à l'aide du set d'accessoires ZGC0112. Le set comprend :
– 4 pièces Equerre de montage (voir Fig. 4-13)
– 8 pièces Ecrous M8
– 8 pièces Rondelles
– 8 pièces Ecrous avec rondelles intégrées
Consignes d'utilisation !
Ce type de montage permet en même temps de minimiser la transmission du bruit
à la structure. Il n'est donc pas nécessaire d'installer d'éléments antivibratiles
supplémentaires.
Pos. 1: Patte de fixation
Pos. 2: Tige filetée M8
Pos. 3: Ecrous M8 et rondelles
Montage
