Raccordement hydraulique
44

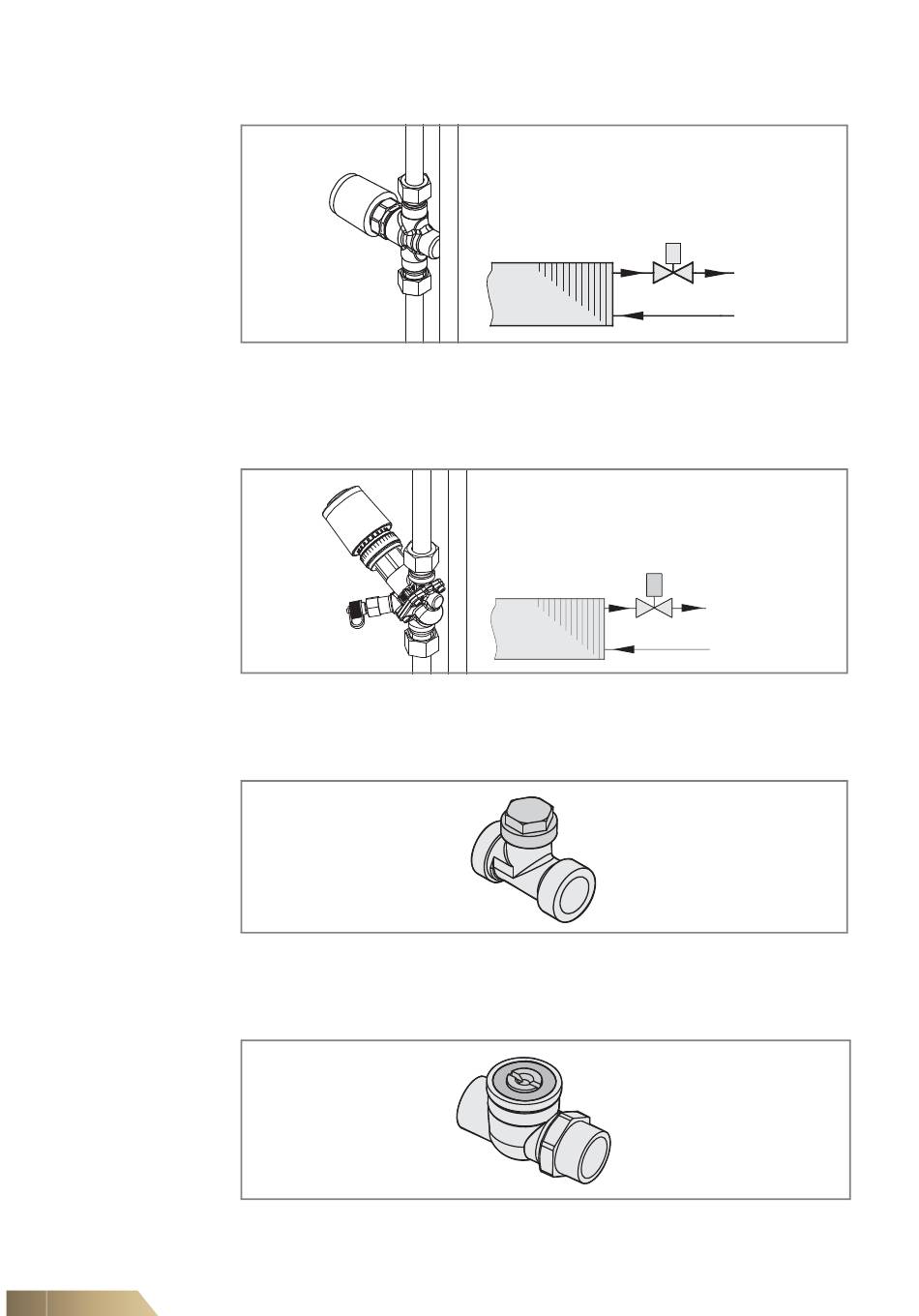

Dans le cas d'une vanne 2 voies, la régulation s'effectue par étranglement du retour
hydraulique (ouvert/fermé) (voir Fig. 5-5).
Fig. 5-5:
Vanne 2 voies avec servomoteur thermoélectrique
Vannes indépendantes de la pression avec servomoteur thermoélectrique
Pour les vannes indépendantes de la pression, la régulation de la quantité de medium
s'effectue par un alignement automatique à la sortie (voir Fig. 5-6).
Fig. 5-6:
Vanne indépendante de la pression avec servomoteur thermoélectrique
Vanne d'arrêt
La vanne d'arrêt permet de limiter ou de bloquer le flux de fluide (voir Fig. 5-7).
Fig. 5-7:
Vanne d'arrêt
Robinet à boisseau sphérique
Le robinet à boisseau sphérique permet de bloquer le flux de fluide (voir Fig. 5-8).
Fig. 5-8:
Robinet à boisseau sphérique
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
