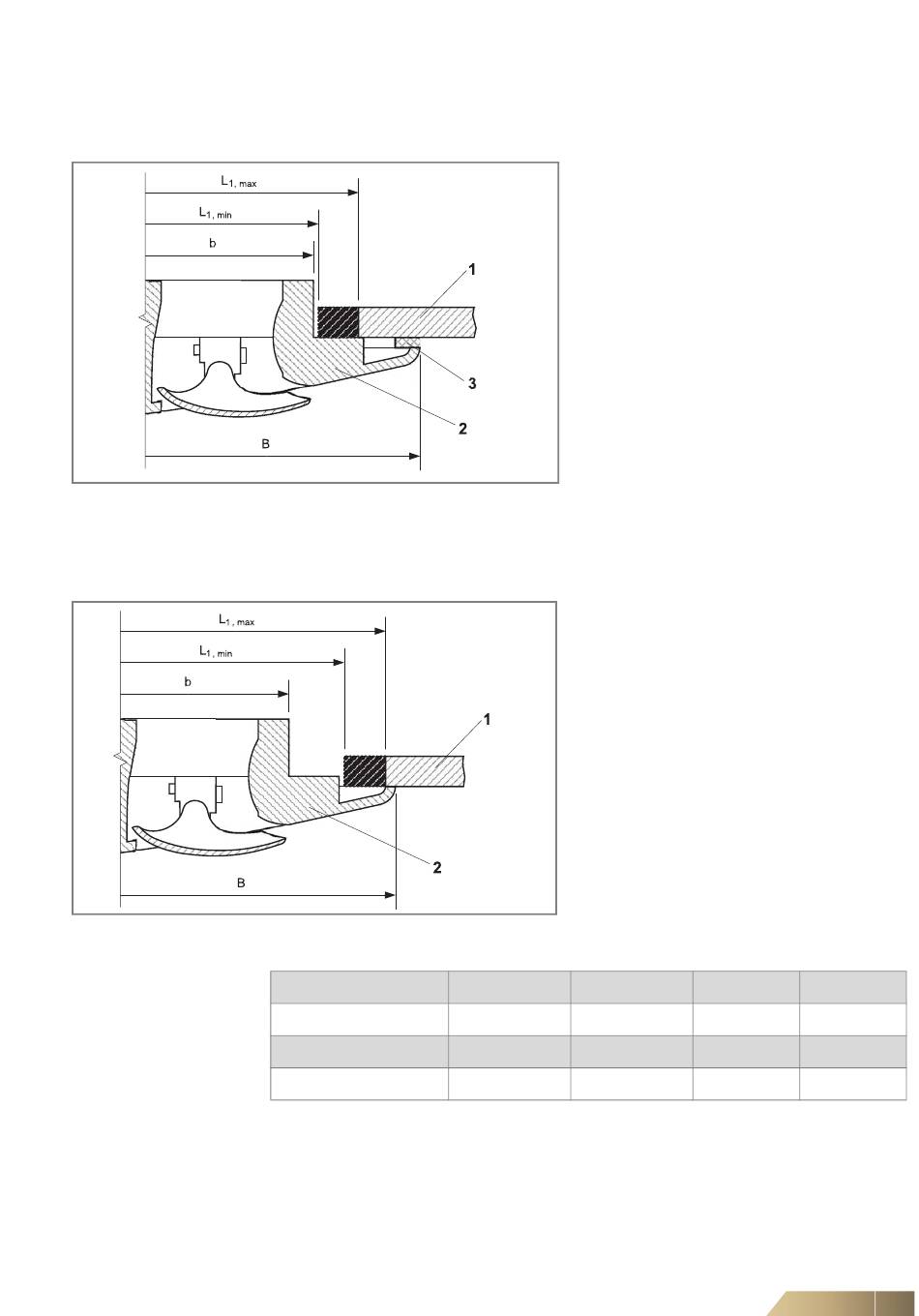

Fig. 4-4: Montage de la grille design avec joint mousse
Fig. 4-5: Montage de la grille design directement sur le panneau de plafond

4.3.2 Ouverture de plafond - SWIRL

FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
– Version 2 (uniquement dans le cas d'une sortie d'air à 4 voies)
Le montage est identique à la version 1, mais le joint creux est fermé par l'apposi-
tion du joint mousse fourni par l'usine (voir Fig. 4-4, dimensions voir Tab. 4-1; voir
aussi le chapitre 4.6.3 « Montage de la grille design » à la page 39).
– Version 3
La grille design est montée directement sur le côté inférieur du panneau de plafond
(voir Fig. 4-5, dimensions voir Tab. 4-1).
Ouverture de passage
Version 1
Version 2
Version 3
Tab. 4-1: Ouverture de passage
®
Les dimensions de l'ouverture de plafond pour la HyCassette-Geko avec diffuseur d'air
®
SWIRL doit être d'au moins 595 mm x 595 mm et de maximum 640 mm x 640 mm.
Pour compenser les tolérances de construction des faux plafonds, il est également
possible d'installer un joint creux de 4 mm entre le diffuseur et le plafond suspendu.
Pos. 1: Panneau de plafond
Pos. 2: Grille design
Pos. 3: Joint mousse
Pos. 1: Panneau de plafond
Pos. 2: Grille design
L , [mm] L , [mm]
1 min 1 max
595 x 595 600 x 600
595 x 595 600 x 600
615 x 615 640 x 640
Montage
b [mm] B [mm]
585 x 585 660 x 660
585 x 585 660 x 660
585 x 585 660 x 660
