Entretien et dépannage
8.3.6 Démontage du ventilateur en cas de contaminisation sévère selon n° E

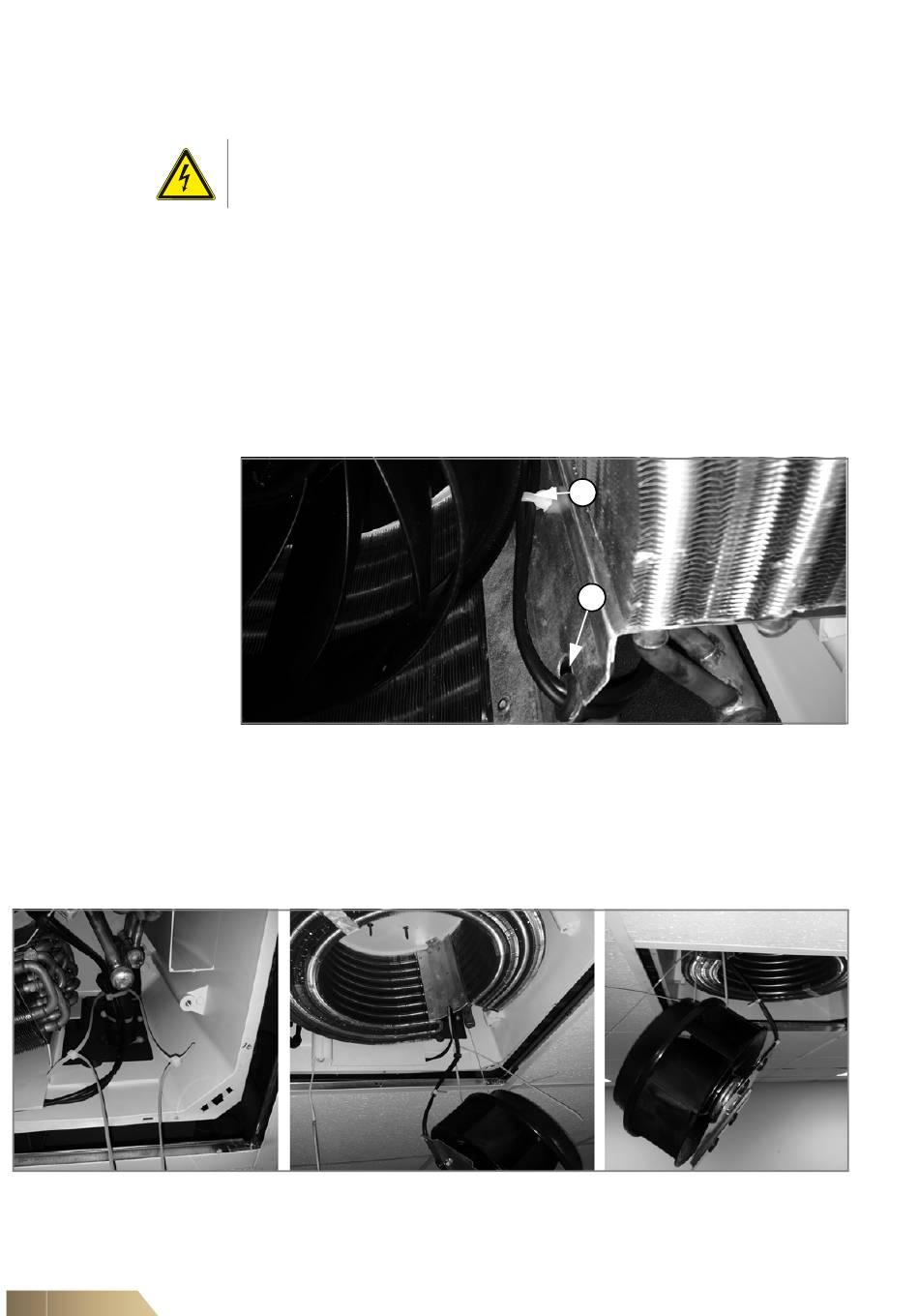

Fig. 8-8:
Fixation provisoire du ventilateur
106
Suivre les étapes 1-15 chapitre 8.3.2.
Danger électrique !
Il est impératif de mettre l'appareil hors tension (point 3) ! Ne pas débrancher le câble
de raccordement entre l'appareil et la grille si l'appareil est sous tension !
Uniquement pour les appareils SWIRL
Continuer avec les étapes 23 – 26 chapitre 8.3.2.
Devant vous se trouve maintenant l'appareil avec la grille et le bac à condensats ôtés.
38.
Le ventilateur est raccordé au coffret électrique avec un ou deux câble(s). Il n'est
pas nécessaire d'ouvrir le coffret électrique et de dégager les câbles hors des
passe-câbles. Les câbles sont fixés à la tubulure de la batterie. Ne PAS desser-
rer le serre-câbles ! Bien mémoriser le branchement afin de pouvoir tout
remettre à sa place initiale par après. Le ou les câble(s) du ventilateur est/sont
fixé(s) par un serre-câbles ou une borne à l'intérieur de la tôle de raccord de la
batterie (voir Fig. 8-7). Retirer ce raccord.
Fig. 8-7:
Fixation du câble du ventilateur
39.
Se munir d'un ou de plusieurs serre-câbles ou similaires afin de pouvoir fixer le
ventilateur à la tubulure de la batterie pendant la durée des travaux de net-
toyage, et ce sans exercer de contrainte sur le câble (décharge de traction pro-
visoire). Le ventilateur est suspendu environ 30 cm sous la tubulure. Fixer le /
les serre-câbles (L~ 80 cm) à la tubulure de la batterie et par après à la turbine
du ventilateur (voir Fig. 8-8).
®
: suivre les étapes 16 – 21 chapitre 8.3.5.
1
2
FläktGroup DC-2015-0159-FR 2020-09/R7 • sous réserve de modifications
HyCassette-Geko
