Appareils COM4 CompactLine

3.6.3 COM4plus - mode de fonctionnement avec module de traitement d'air

Module de base

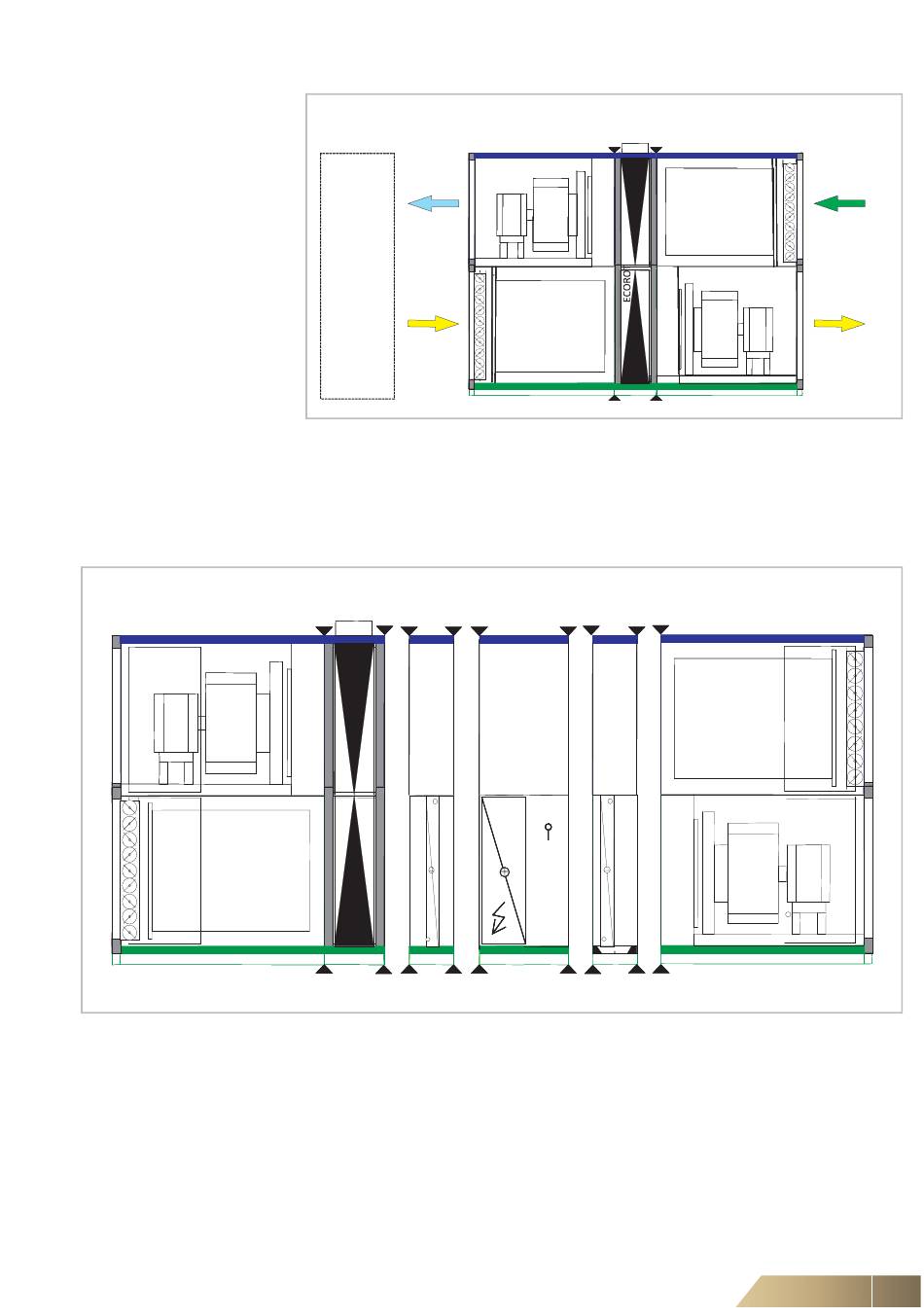

Fig. 3-5: Choix possibles pour les modules de traitement d'air (A-C)
A - C
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Sens de l'air: à gauche
Soufflage
Local
Air extrait
Fig. 3-4: Fonctionnement sens de l'air à gauche
En option, des modules de traitement d'air peuvent être intégrés dans le flux d'air souf-
flé (au maximum une batterie chaude et une batterie froide).
Armoire électrique
ECOROT
A
La figure ci-dessus illustre les différents modules de traitement d'air disponibles (A-C).
A Réchauffement de l'air soufflé avec de l'eau chaude
B Réchauffement de l'air soufflé avec une batterie électrique
C Refroidissement de l'air soufflé avec de l'eau glacée ou avec une batterie à détente
directe
Les combinaisons de modules de traitement d'air suivantes sont possibles:
Eau chaude et eau glacée ou eau chaude et batterie à détente directe
ECOROT/
ROTATIF
B C
Description technique
Air neuf
Air rejeté
Module de base
