Montage
Montage plafonnier

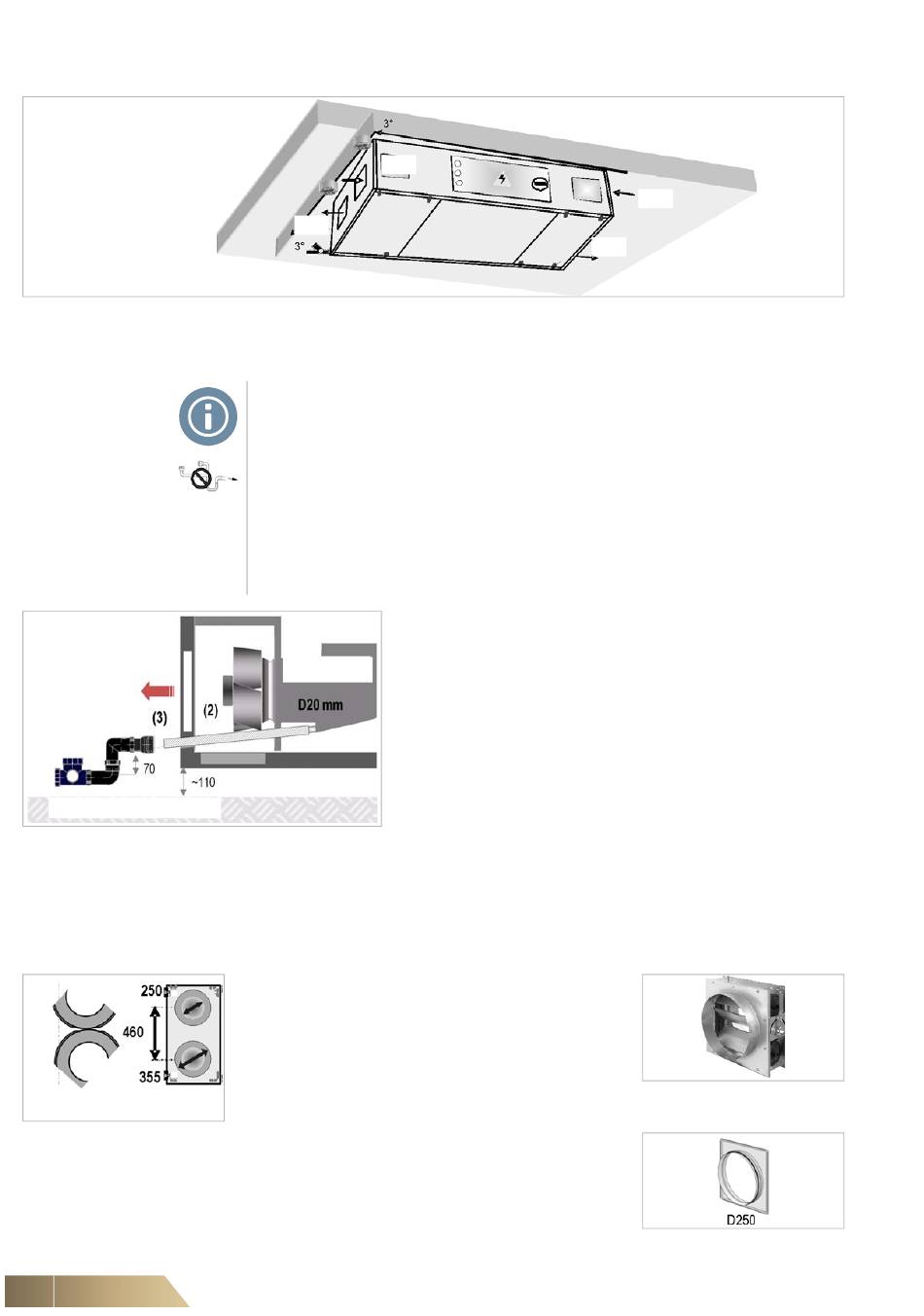

Fig. 5-18: Exemple de montage : disposition plafonnière

5.6.2 Evacuation des condensats de l'appareil

AE
(1) Évacuation côté frontal
Fig. 5-19: Siphon à boule côté aspiration
(1) 70 mm réserve d'eau en enlevant le tuyau, prévu jusque max. 600 Pa dépression
(2) tuyau en pvc non tissé, diamètre intérieur 19 mm, S=4 mm (à prévoir sur site)

5.6.3 Raccordement des gaines sur la CTA

D
D
Fig. 5-20
42
AN
AE
Remarque !
•
Remplir les siphons avant la mise en service !
•
Il n'est pas possible de raccorder deux ou plusieurs évacuations à un siphon.
•
Le siphon ne peut pas être raccordé directement à un tuyau d'évacuation, mais
doit s'écouler librement.
•
Afin d'éviter tout transfert d'odeur possible, ne raccordez pas plusieurs siphons
ensemble.
•
Pour des températures ambiantes en dessous de 0°C, un chauffage d'appoint
ou un siphon chauffé peut s'avérer nécessaire.
•
depression
dépression
•
COM4mini CC20
Raccordement carré
La configuration des 4 trous pré-percés sur l'appareil
permet le raccordement des registres, des manchettes
souples, des chauffages ou des gaines directement au
caisson de la CTA.
Adaptateur carré – rond
L'adaptateur carré - rond peut être aussi bien raccordé
directement à la CTA qu'à des composants carrés.
Montage par des vis en pas métrique
AS
Montez un tuyau d'évacuation 3/4 " avec un diamètre inté-
rieur de 19 mm (2 à prévoir sur site) du bac de condensats
jusqu'au côté frontal.
de l'appareil et raccorder hermétiquement avec le siphon (3,
à prévoir sur site).
Il faut bien vérifier que l'évacuation non utilisée
soit étanche et bien fermée!
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Appareils COM4 CompactLine
