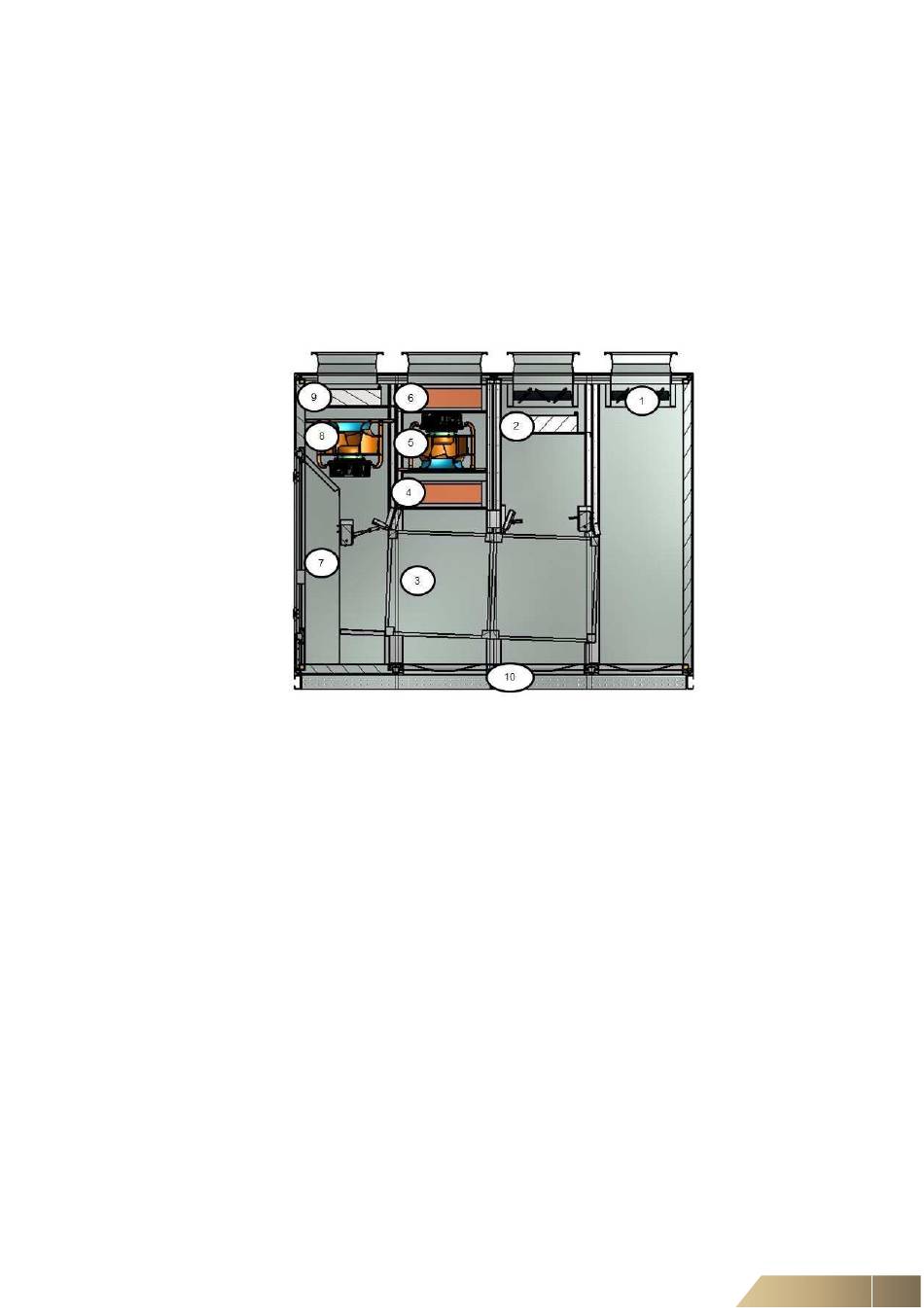

Appareils COM4 CompactLine
1: Volets de registre
2: Fitre air neuf
3: Échangeur à plaques à contre
courant
4: Batt. froide
5: Ventilateur de soufflage
6: Batterie chaude
3.5

COM4top - Contenu de la livraison

3.6 COM4plus - Présentation de l'appareil et mode de fonctionnement
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Caractéristiques (système avec régulation):
– Échangeur à plaques à contre courant
– Registre d'air neuf avec moteur
– Ventilateur à roue libre et moteur EC
– Filtre plan avec pressostat différentiel
– Filtre plan pour poussières fines F7 ou F9 pour air soufflé et F5 ou F7 pour air extrait
– Régulation FläktGroup avec boîtier de commande et sensorique
– Armoire électrique intégrée avec écran tactile
ou sans écran tactile avec raccord pour entretien RJ45
– Caisson avec équerre de montage (sans éléments antivibratiles)
– Paroi extérieure peinte, paroi intérieure en Alu-zinc AZ 185
7: Armoire électrique intégrée sans interrupteur principal, câblage et bornier, avec régulation
FläktGroup. Interrupteur principal sur la porte du ventilateur d'extraction [n'est pas
d'application pour l'appareil sans régulation ou avec armoire électrique livrée séparément]
8: Ventilateur d'extraction
9: Filtre en reprise
10: Evacuation des condensats
11: Sans illustration - écran tactile sur la porte
[n'est pas d'application pour l'appareil sans écran tactile doté d'un raccord RJ45]
Les composants suivants sont inclus dans la livraison :
– Appareil de la série FläktGroup COM4top
– Notice d'utilisation – notice d'utilisation avec toutes les informations pour l'appareil
livré
– Schéma de raccordement et dessins
– Eventuellement accessoires et options (si inclus dans la commande)
A titre d'exemple, vous trouverez ci-après la conception, la description et les tableaux
de puissance d'une COM4plus avec récupérateur à roue (ECOROT).
Les informations relatives aux systèmes avec échangeurs à plaques se trouvent dans
la brochure concernée.
Description technique
