4.9 Blocs logiques
4.9.15

Modulateur de largeur d'impulsions

Description
Le modulateur de largeur d'impulsions (MLI) (uniquement pour les modules de base
SIMOCODE pro V PN (GP) / pro V EIP) module la valeur d'entrée analogique en un signal
de sortie TOR "MLI - Sortie" avec un rapport entrée-sortie variable, proportionnel à la valeur
d'entrée analogique.
Si vous connectez l'entrée sur "Valeur fixe de niveau", l'entrée sera affectée avec la
constante paramétrable "Entrée (const)". Dans ce cas, le champ d'édition sera activé pour la
constante. Vous pouvez entrer une valeur entre 0 - 65535.
Le bloc fonctionnel "Modulateur de largeur d'impulsions" comprend :
● un connecteur analogique (entrée)
● une borne TOR (sortie MLI)
● Logique.
Schéma

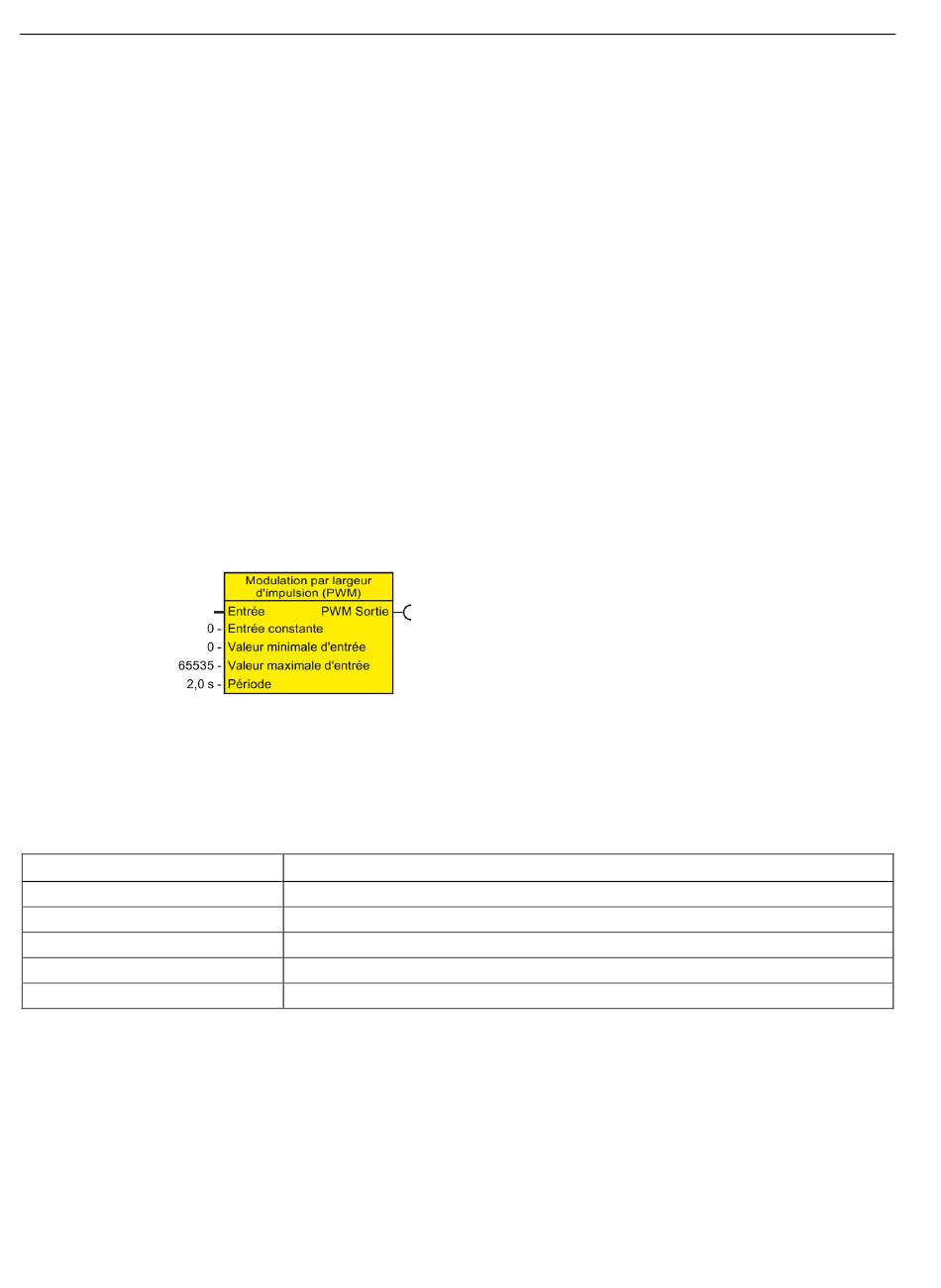

Figure 4-119 Bloc fonctionnel "Modulateur de largeur d'impulsions"
Réglage Modulateur de largeur d'impulsions
Tableau 4- 103 Réglage Modulateur de largeur d'impulsions
Modulateur de largeur d'impulsions Description
Entrée
Entrée constante
Entrée minimum
Entrée maximum
Période MLI
286
Commande par un signal analogique quelconque ou "Valeur fixe de niveau"
Constante quelconque ; plage : 0 - 65535 (réglage par défaut : 0)
Constante quelconque, plage 0 - 65535 (réglage par défaut : 0) 0)
Constante quelconque, plage 1 - 65535 (réglage par défaut : 65535)
0,2 - 6553,5 s (réglage par défaut : 2)
