Schéma de principe de l'architecture

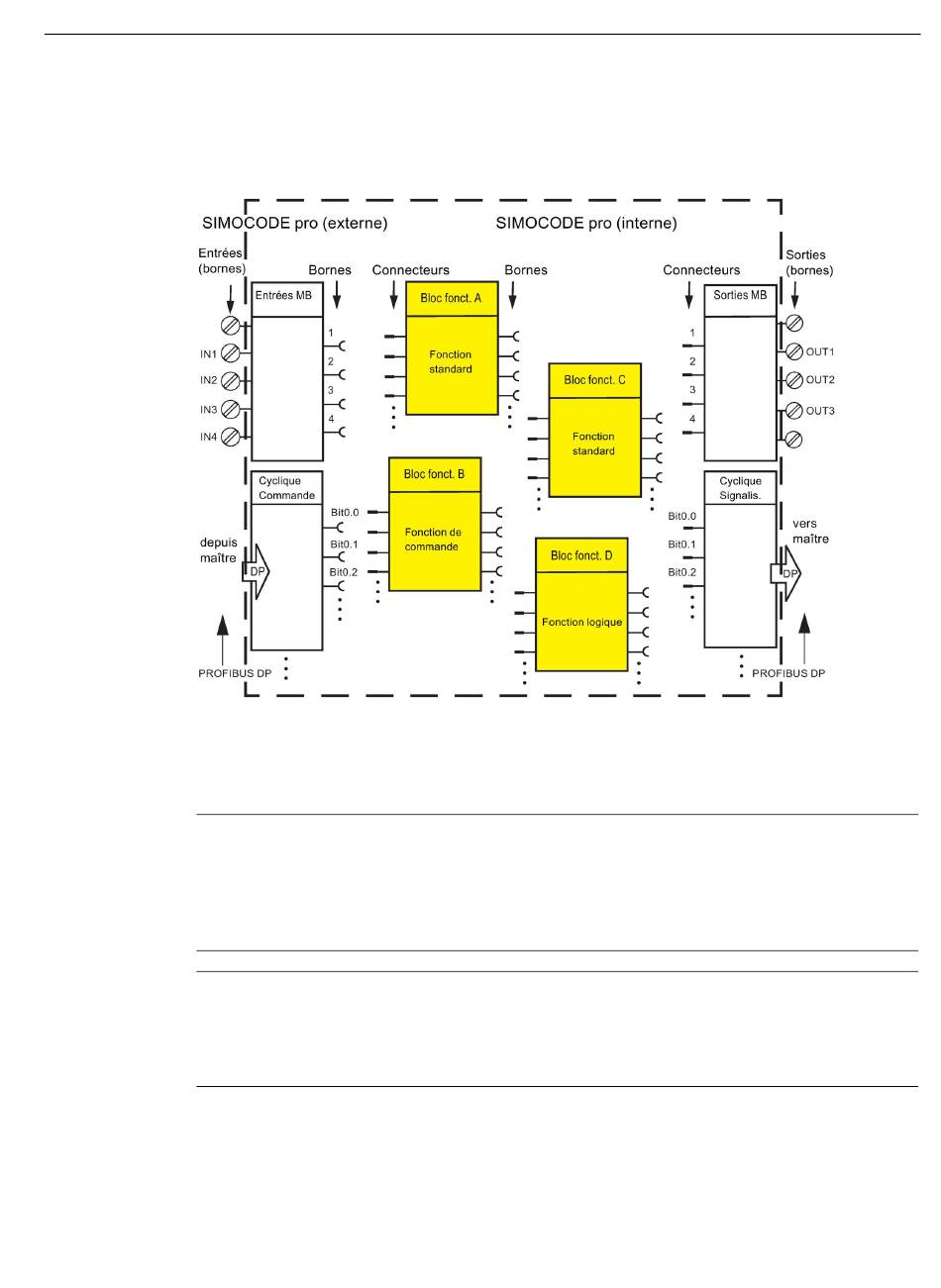

Le schéma fonctionnel suivant présente à titre d'exemple la structure générale de
SIMOCODE pro avec ses entrées et sorties externes et les blocs fonctionnels internes :
Figure 2-1
Raccorder les connecteurs aux bornes
Remarque
Au départ de l'usine, les connecteurs et les bornes des blocs fonctionnels ne sont pas
raccordés aux entrées binaires et aux sorties de relais du module de base.
Le câblage interne (raccordement des connecteurs et bornes) est défini en fonction du type
d'application.
Remarque
Si des câblages externes ont déjà été réalisés mais si SIMOCODE pro n'a pas encore été
paramétré.
Si vous appuyez maintenant sur une touche, les contacteurs ne seront pas commandés !
1) Si vous choisissez dans SIMOCODE ES (TIA Portal) une application déjà préréglée
(par ex. démarreur inverseur) et que vous la chargez dans l'appareil de connexion, toutes les
liaisons logiques et tous les verrouillages sont alors réalisés dans le module de base pour le
démarreur inverseur.
SIMOCODE pro - Paramétrage
Manuel d'utilisation, 05/2019, A5E40507630003A/RS-AD/004
2.1 Blocs fonctionnels - Types d'entrées et de sorties, structure
Structure générale de SIMOCODE pro
1)
Blocs fonctionnels
1)
19
