Paramètres
4.1 Protection du moteur
Caractéristiques de surcharge pour les modules de mesure de courant, les modules de
mesure de courant/tension de 1e génération (par ex. 3UF7110-1AA00-0) et pour les
modules de mesure de courant/tension de 2e génération en mode de compatibilité
(par ex. 3UF7110-1AA01-0)

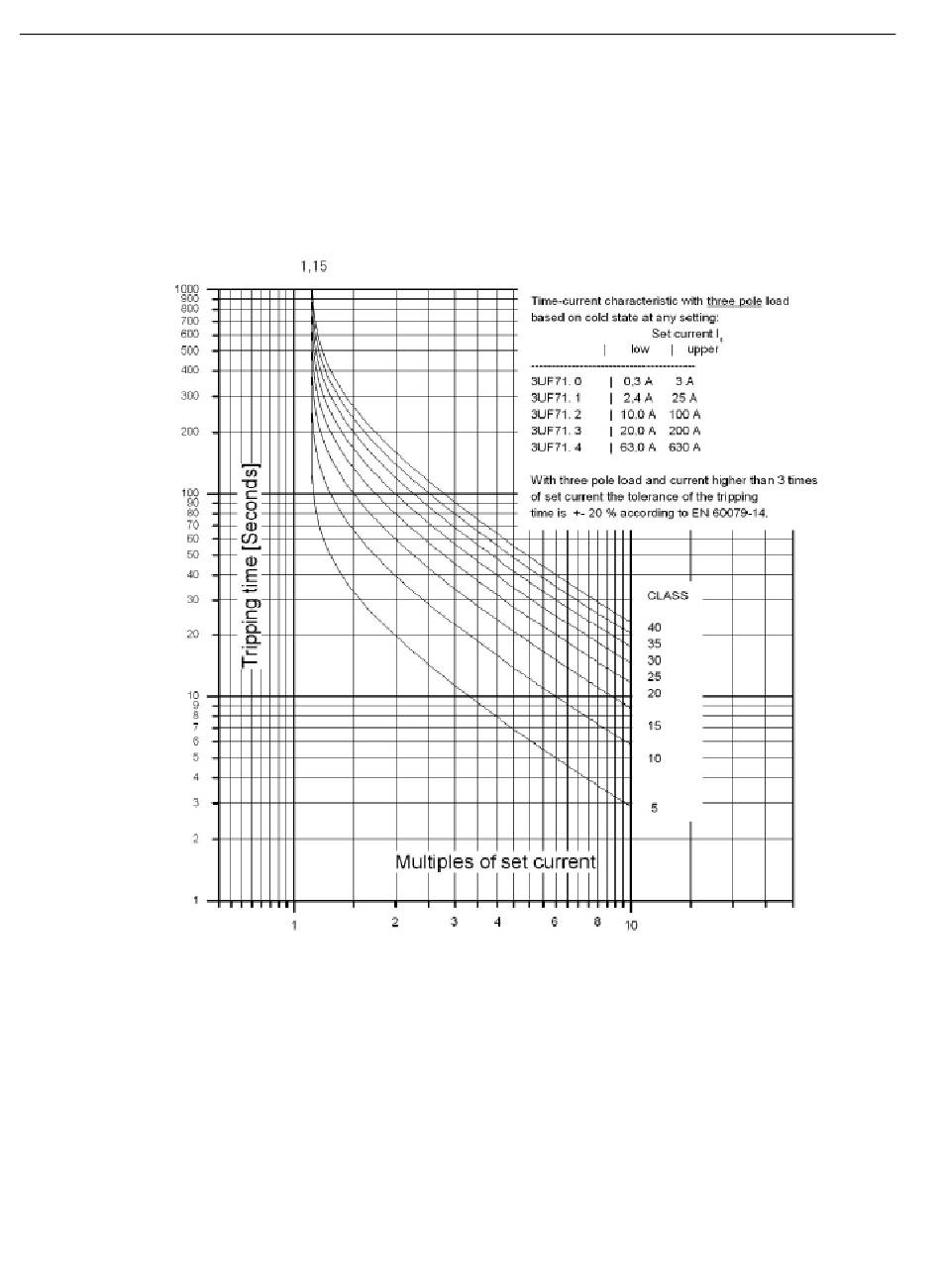

Le schéma suivant illustre les classes de déclenchement Class 5, 10 (d), 15, 20, 25, 30, 35
et 40 pour une charge symétrique tripolaire :
Figure 4-4
46
Classes de déclenchement pour charge symétrique tripolaire, modules de mesure de
courant ainsi que modules de mesure de courant/tension de 1e génération
Manuel d'utilisation, 05/2019, A5E40507630003A/RS-AD/004
SIMOCODE pro - Paramétrage
