4.9.2 Table de vérité 3E /1S
Description
La table de vérité 3E / 1S comprend :
● trois connecteurs
● un circuit logique
● une borne.
Vous pouvez choisir parmi les huit conditions d'entrée possibles celles pour lesquelles vous
souhaitez générer un signal de sortie.
Sont disponibles au total :
● trois tables de vérité (1 à 3) pour le module de base SIMOCODE pro C
● quatre tables de vérité (1 à 4) pour le module de base SIMOCODE pro S
● six tables de vérité (1 à 6) pour les modules de base SIMOCODE pro V PB et pro V MR
● huit tables de vérité (1 à 6, 10, 11) pour les modules de base SIMOCODE pro V PN (GP)
et pro V EtherNet IP.
Schéma

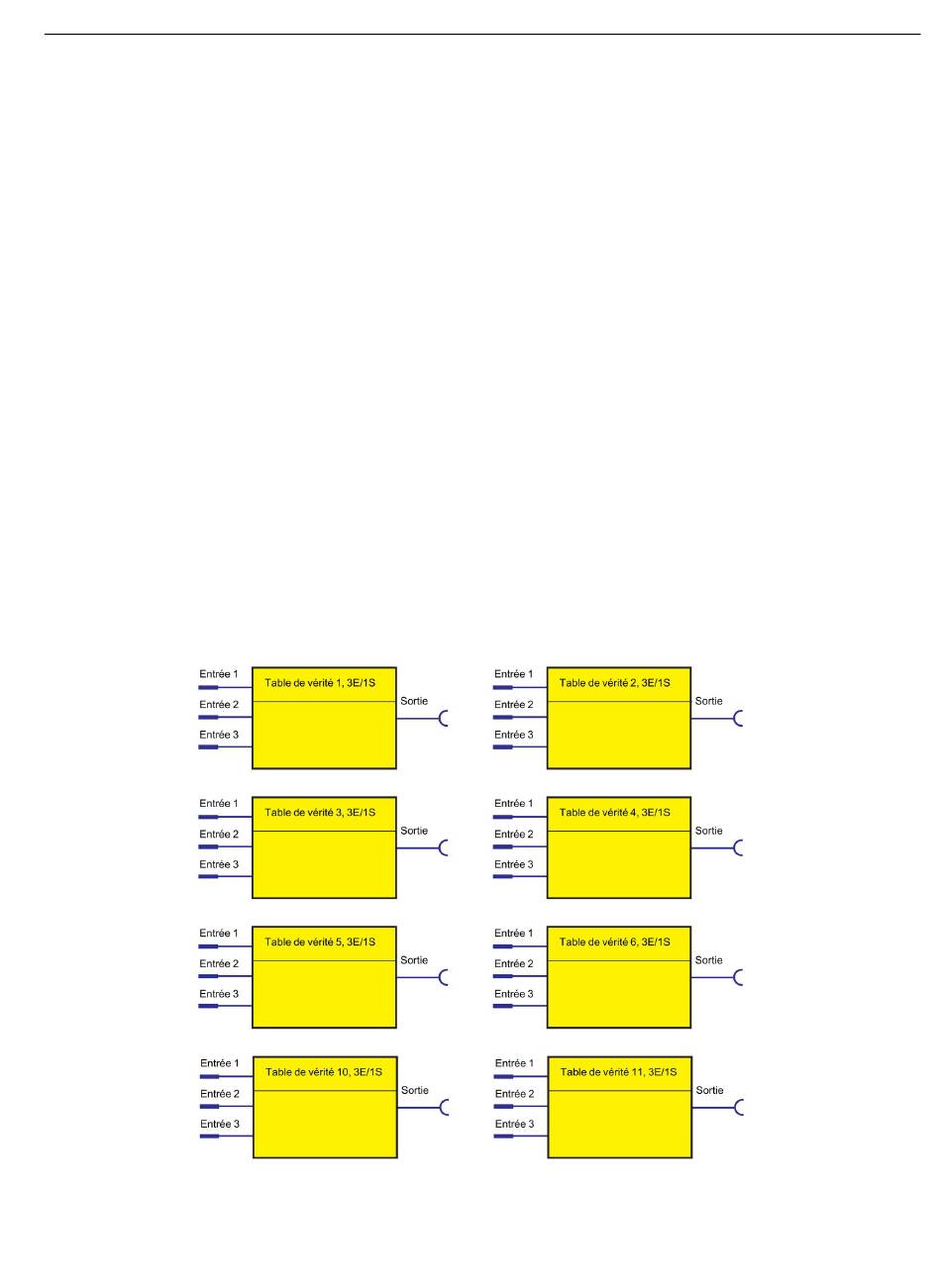

Le schéma suivant représente les blocs logiques "Table de vérité 3E / 1S" :
Figure 4-94
SIMOCODE pro - Paramétrage
Manuel d'utilisation, 05/2019, A5E40507630003A/RS-AD/004
Blocs logiques "Table de vérité 3E/1S"
Paramètres
