Paramètres
4.3 Commande de moteur
4.3.2.14

Fonction de commande "Vanne"

Description
Avec cette fonction de commande, SIMOCODE pro peut commander des vannes / des
servomoteurs. Avec les commandes "Ouvrir" et "Fermer", la vanne est amenée dans la
position de fin de course respective puis désactivée par ses commutateurs de fin de course
(activé par 1) ou ses limiteurs de couple (activé par 0). La réponse des commutateurs de fin
de course / limiteurs de couple doit être communiquée à SIMOCODE pro par le biais de ses
entrées.
Ordres de positionnement
● Ouvrir : Le démarrage avec "Marche >" active la commande de contacteur QE1 jusqu'à
ce que la "Position de fin de course Ouvert" (retour d'information Ouvert) soit atteinte.
● Fermer : Le démarrage avec "Marche <" active la commande de contacteur QE2 jusqu'à
ce que la "Position de fin de course Fermé" (retour d'information Fermé) soit atteinte.
● La mise à l'arrêt avec "Arrêt" désactive les commandes de contacteur. L'entraînement
reste dans la position actuelle.
Les ordres peuvent être envoyés depuis différents postes de commande à SIMOCODE pro
(voir aussi Description de la fonction des postes de commande (Page 77)). Pour cela, les
entrées (connecteurs) doivent être reliées aux bornes correspondantes, de préférence aux
bornes "Ordre validé".
Schéma fonctionnel

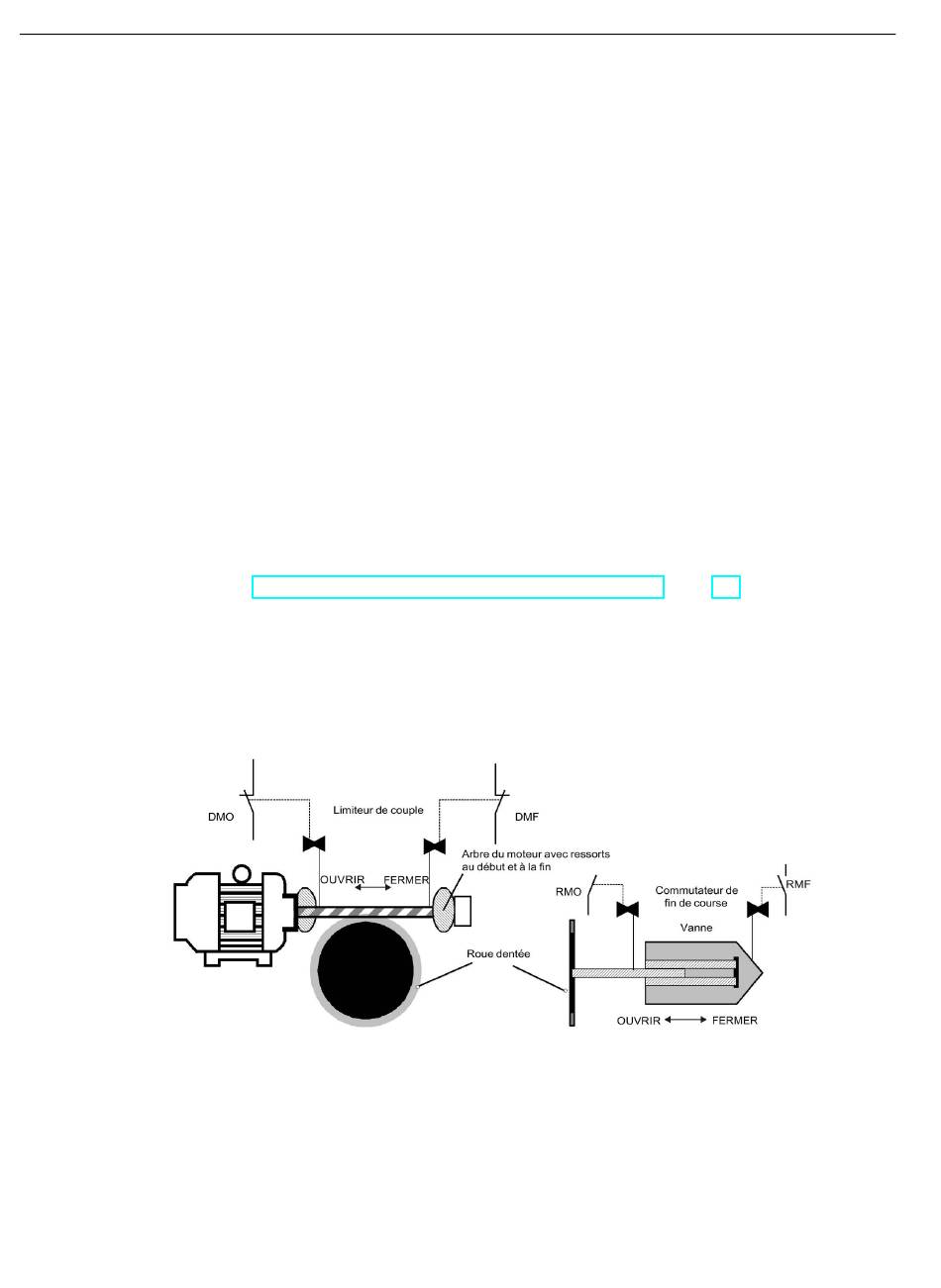

Figure 4-30
134
Schéma fonctionnel des limiteurs de couple et des commutateurs de fin de course en
cas de commande de vannes
