4.4.3

Surveillance de tension

Description
SIMOCODE pro permet une fonction de surveillance à deux niveaux d'un réseau triphasé ou
monophasé pour détecter les minima de tension en fonction de limites à sélectionner. Le
comportement de SIMOCODE pro lorsqu'un seuil de pré-alarme ou de déclenchement est
atteint peut être ainsi librement paramétré et temporisé.
La mesure de tension est réalisée par les modules de mesure de courant / tension. La
tension minimale de toutes les tensions U
Remarque
Attention : seules les tensions de phase sont disponibles pour les modules de base
SIMOCODE pro V PB de version antérieure à *E06*. Si nécessaire, la tension entre phases
peuvent être calculée à l'aide du bloc logique "Calculateur 1/2", à partir de la tension de
phase, comme suit : Tension entre phases = tension de phase * 1,73.
A partir de la version *E07*, il est possible d'utiliser la tension de phase ou la tension entre
phases.
Figure 4-39
En plus, SIMOCODE pro peut, grâce à la détection de la tension directement au niveau du
disjoncteur ou des fusibles du circuit de courant principal, même lorsque le moteur est
coupé, afficher l'état "prêt à l'enclenchement" du départ-moteur ou le signaler, le cas
échéant.
SIMOCODE pro - Paramétrage
Manuel d'utilisation, 05/2019, A5E40507630003A/RS-AD/004

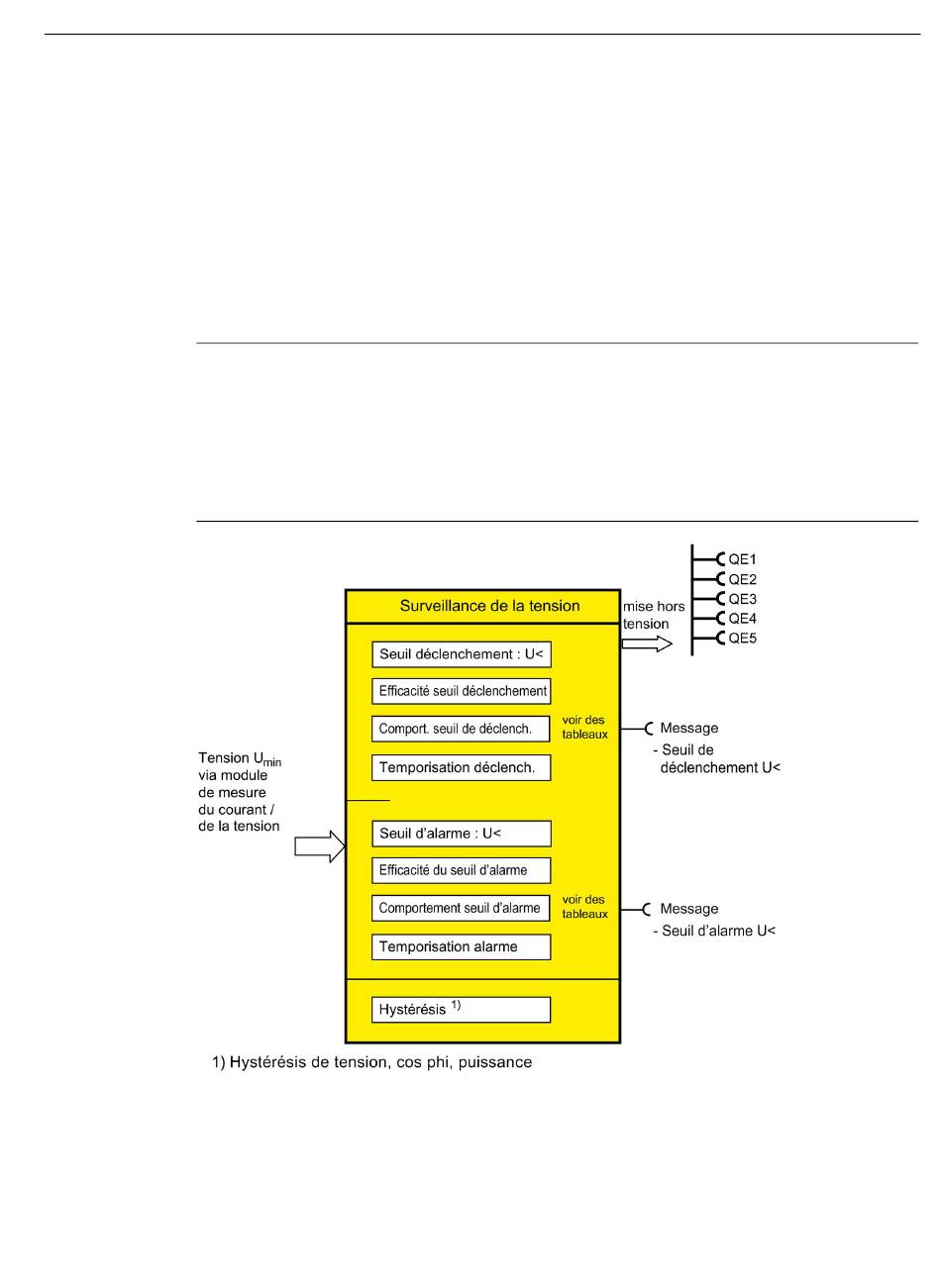

Bloc fonctionnel "Surveillance de la tension"
4.4 Fonctions de surveillance
constitue la base.
min
Paramètres
165
