Schéma

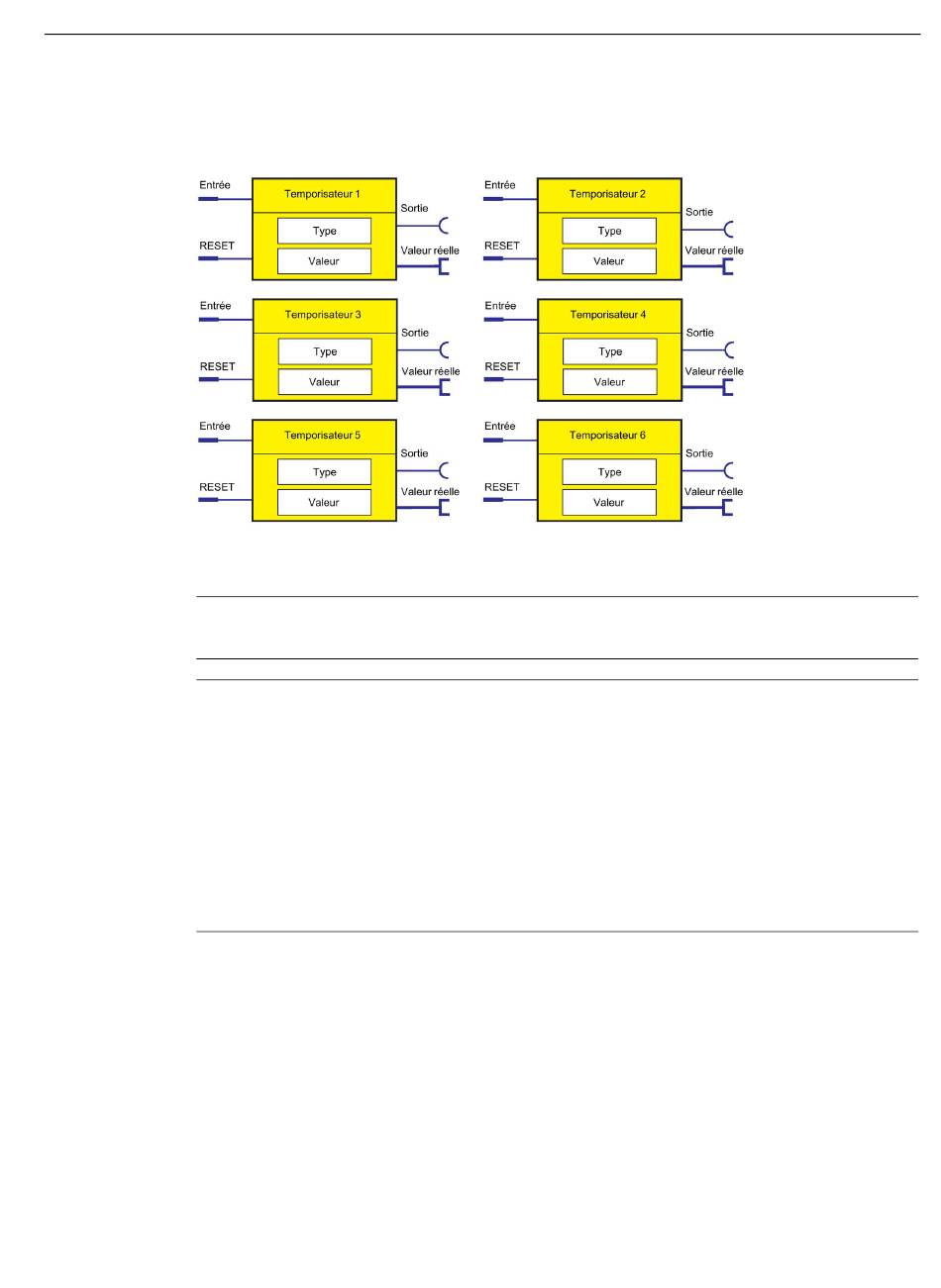

Le schéma suivant représente les blocs logiques "Temporisation".
Figure 4-101 Blocs logiques Temporisation
Remarque
La sortie est toujours 0 à l'activation du Reset.
Remarque
Sur le module de base SIMOCODE pro C à partir de la version *E05* et sur le module de
base SIMOCODE pro V PB à partir de la version *E03*, le comportement des connecteurs
de chaque temporisation (entrée, Reset) a été entièrement commuté sur "activé par niveau".
Lorsque le fichier de paramètres n'a pas été modifié et utilise toujours une temporisation
intégrée, ceci peut provoquer un comportement différent des modules de base à partir de la
version celles mentionnées ci-dessus. Ainsi, dans le cas de la "Valeur de niveau 1"
paramétrée de manière fixe à l'entrée de la temporisation, la fonction de la temporisation
sera relancée automatiquement après réinitialisation de la temporisation. En revanche, il n'y
a pas de changement de comportement dans le cas des temporisations de type paramétré =
"contact passage à l'enclenchement".
