Paramètres
4.5 Sorties
4.5.3

LED du module frontal

Description
SIMOCODE pro possède un bloc fonctionnel "LED MF" permettant de piloter les sept LED
librement utilisables. Les LED se trouvent dans le module frontal et peuvent être utilisées
pour des signalisations d'état quelconques. Les entrées (connecteurs) du bloc fonctionnel
LED MF doivent alors être reliées aux bornes correspondantes (par exemple aux bornes
pour signalisations d'état de la fonction de commande).
Remarque
Le bloc fonctionnel "LED MF" ne peut être utilisé que si le module frontal (MF) est raccordé
et paramétré dans la configuration d'appareil !
Le bloc fonctionnel "LED MF" comprend
● quatre connecteurs, "LED MF verte 1" à "LED MF verte 4", correspondant aux LED
vertes. Les LED vertes sont affectées sur le plan visuel / de la construction aux touches
du module frontal. En général, elles signalent en retour l'état de fonctionnement du
moteur.
● trois connecteurs, "LED MF jaune 1" à "LED MF jaune 3", correspondant aux LED jaunes
● quatre LED vertes
● trois LED jaunes (pas pour le module frontal avec afficheur).
Au total, un bloc fonctionnel "LED MF" est disponible pour les modules de base
SIMOCODE pro C, pro S, pro V, pro V MR, pro V PN et pro V EtherNet/IP.
LED du module frontal

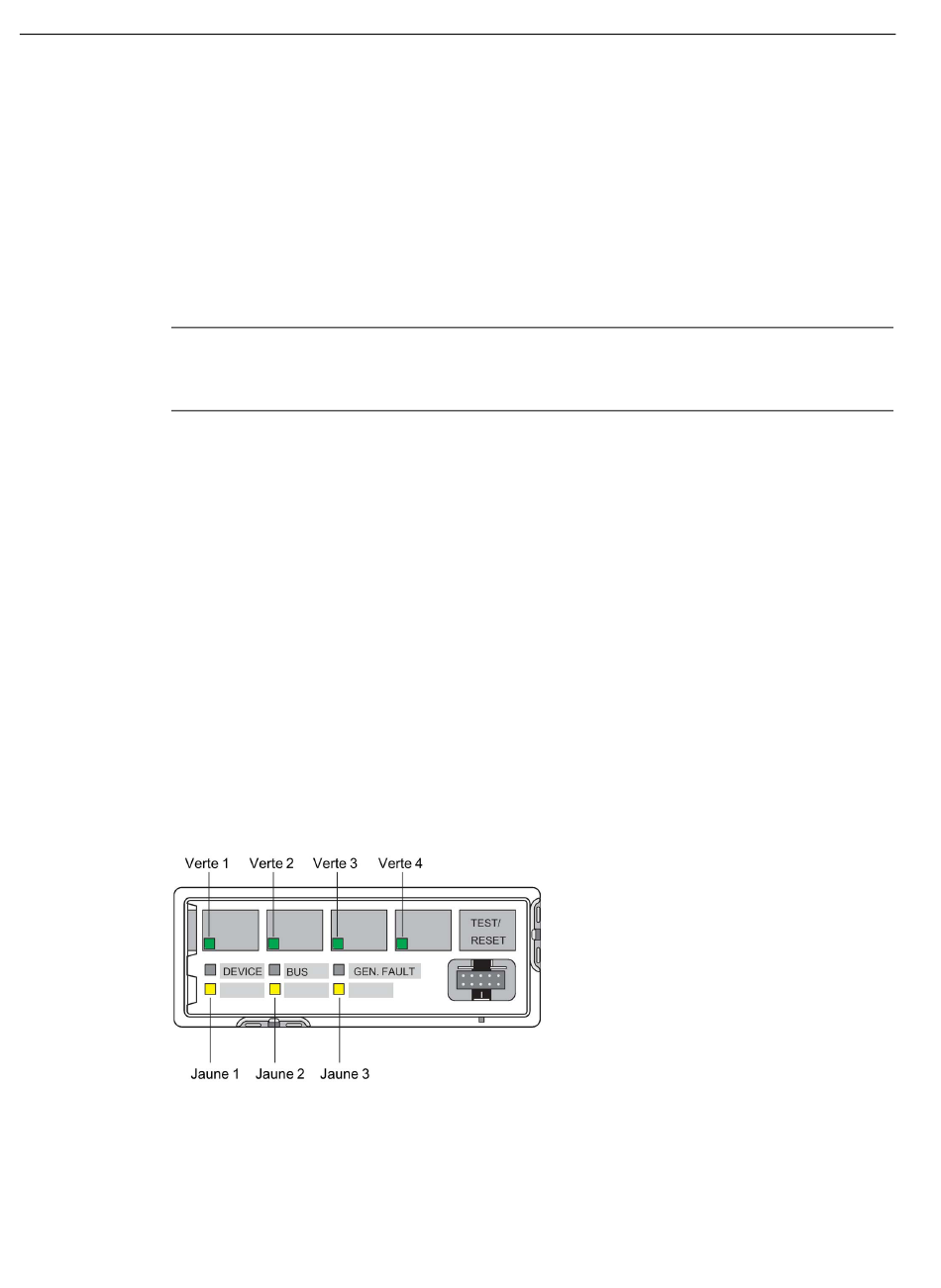

La figure suivante représente la vue de face du module frontal avec les LED :
Figure 4-51
190
LED du module frontal
