3.4.
Mise au point de la Configuration rapide
Le menu de configuration rapide permet de programmer et
de mettre rapidement en œuvre le régulateur.
Pour ce faire, on utilise des valeurs par défaut pour un cer-
tain nombre de paramètres associés aux différentes fonc-
tions, tandis que d'autres paramètres ne sont pas activés.
Grâce à la configuration ainsi obtenue, le régulateur est en
mesure de fonctionner et de répondre à la plupart des exi-
gences opérationnelles.
3.4.1.
Mise au point de l'Alarme

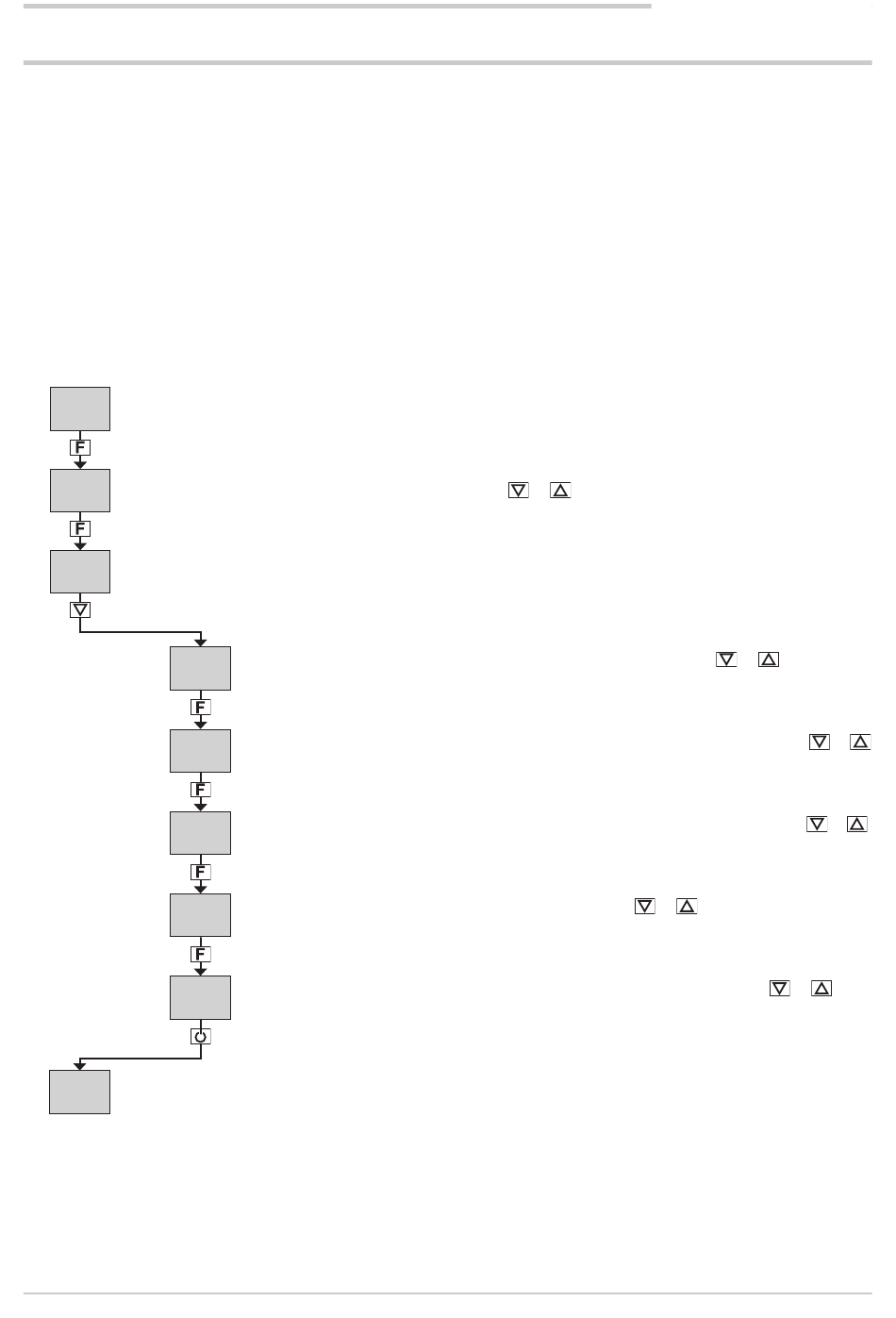

Si au moins une sortie a été programmée comme Alarme lors de la configuration rapide.
0000
Home page
0000
Appuyer > 2 secondes
0
Entrer le mot de passe (défaut = 1) à l'aide des touches
PASS1
Appuyer à trois reprises (si le modèle ne dispose pas d'options d'entrée consigne
distante et d'entrées ampérométriques et qu'il n'est pas Programmateur)
ALARM
Sous-menu
ALARM
ALARM
d.i.x
A.r.x
HYSTE
MSG.AL
0000
Page Home
0000
Le sous-menu ALARM permet également :
•
de sélectionner l'entrée ou la valeur à surveiller pour
l'alarme (paramètre rEF.x, défaut = PV) ;
•
de sélectionner la méthode d'application de l'hystérésis
(paramètre n.S.x, défaut = NORML) ;
•
d'habiliter ou d'exclure l'alarme lors de la mise sous ten-
sion (paramètre PWON.E, défaut = OFF) ;
39
Sélectionner le numéro de l'Alarme (défaut = 1) à l'aide des touches
Pour la description du paramètre et la liste des options, voir page . 77
Appuyer à deux reprises
Configurer l'alarme comme directe ou inversée (défaut = Direct) à l'aide des touches
Pour la description du paramètre et la liste des options, voir page . 77
Configurer l'alarme comme absolue ou relative (défaut = Absolute) à l'aide des touches
Pour la description du paramètre et la liste des options, voir page. 77
Appuyer à quatre reprises
Configurer l'hystérésis (défaut = -1) à l'aide des touches
Pour la description du paramètre et la liste des options, voir page. 79
Appuyer à deux reprises
Sélectionner le message associé à l'alarme (défaut = 0) à l'aide des touches
Pour la description du paramètre et la liste des options, voir page 79
Appuyer pendant >2 secondes
Il est possible de mettre au point la configuration initiale via
le menu de configuration principal (voir le paragraphe "4.1.Il
Menu de Programmation/Configuration", page 43), lequel
permet d'accéder à tous les paramètres.
A titre d'exemple, on énumère ci-après quelques-unes par-
mi les principales fonctions du régulateur, avec la liste des
paramètres à modifier après avoir exécuté la configuration
rapide, afin de mieux adapter le régulateur à des conditions
opérationnelles spécifiques.
et
•
de maintenir ou pas l'état d'alarme activée (paramètre
LATCH, défaut = OFF) ;
•
de configurer le retard d'activation de l'alarme (para-
mètre DELAY, défaut = 0.00) ;
•
d'activer/désactiver le clignotement de l'afficheur PV en
cas d'alarme (paramètre BLK.AL, défaut = OFF).
80208A_MHW_650-1250-1350_04-2016_FRA
3. MISE EN SERVICE
et
et
et
et
et
