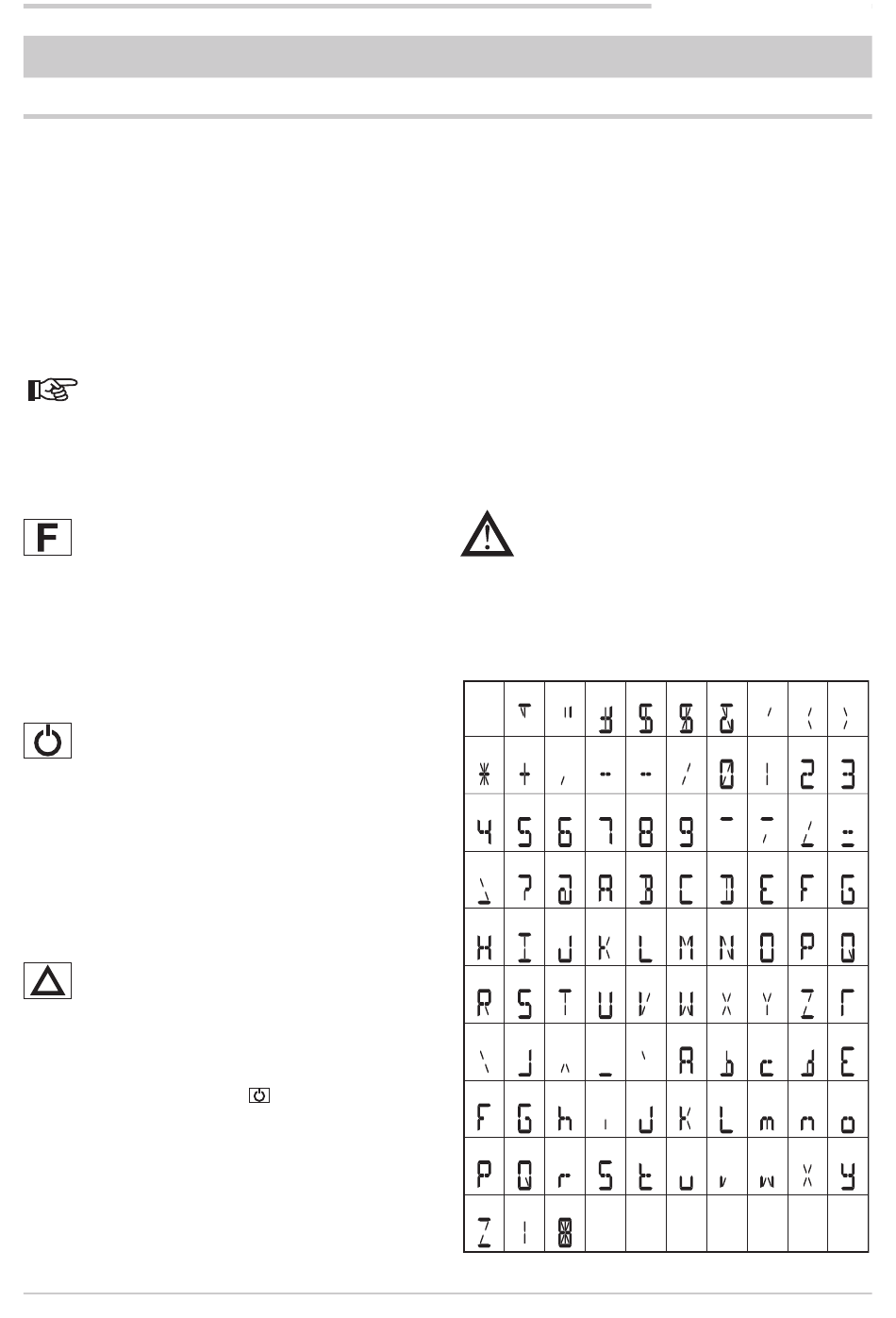

3.1.
Informations affichées et utilisation des touches
Pour la description générale des afficheurs et des touches
des différents modèles, voir les paragraphes "1.3.1. Affi-
cheurs et touches", page 13, pour le 650 ; "1.4.1. Afficheurs
et touches", page 15, pour le 1250, et "1.5.1. Afficheurs et
touches", page 17 pour le 1350.
3.1.1.
Navigation dans les menus
Pour naviguer dans les menus/sous-menus, modifier les pa-
ramètres et valider les sélections, on utilise quatre touches.
Leur fonction dépend du contexte et de la durée de pression.
Les LED situées au-dessus des touches confirment
l'enfoncement de celles-ci en clignotant et elles
montrent les touches qui peuvent être utilisées
dans chaque situation.
Les fonctions navigation associées aux touches sont les
suivantes:
Le Menu de configuration rapide défile lors de la
première mise sous tension, remplacé dans les
autres cas par le Menu de configuration utilisateur
(Consigne, Seuils d'alarme, Sortie de régulation,
etc.). Chaque fois que la touche est enfoncée, la
valeur du paramètre affiché est validée et on passe
à la rubrique de menu suivante.
En maintenant la touche enfoncée pendant plus de
2 secondes, on accède au Menu Programmation/
Configuration.
Chaque fois qu'on appuie sur la touche, on revient
à la rubrique de menu précédente ou au niveau de
menu supérieur, selon les cas.
En maintenant la touche enfoncée pendant plus de
2 secondes, on revient à l'écran Home.
Appuyer sur cette touche pour accéder à un
sous-menu ou pour diminuer la valeur du para-
mètre affiché, selon les cas.
En maintenant cette touche enfoncée, la vitesse de
diminution du paramètre affiché augmente progres-
sivement.
En appuyant sur cette touche, on augmente la va-
leur du paramètre affiché.
En maintenant cette touche enfoncée, la vitesse
d'incrément du paramètre affiché augmente pro-
gressivement.
Dans la configuration standard, lorsque la variable de pro-
cessus est affichée, la touche
fonctionnement du régulateur (manuel/automatique).
Si aucune touche n'est enfoncée pendant plus de 15 se-
condes, le régulateur reviendra automatiquement à l'écran
Home.
80208A_MHW_650-1250-1350_04-2016_FRA
3.
MISE EN SERVICE
commute le mode de
3.1.2.
Afficheur
Suivant les modèles, les régulateurs comportent 2 ou 3 affi-
cheurs. Dans l'écran Home, ils montrent :
•
Afficheur PV : la valeur de la variable de processus.
•
Afficheur SV : la valeur du paramètre (prédéfini =
consigne ; si paramètre dS.SP = SETP).
•
Afficheur F (uniquement pour les modèles 1250 et 1350):
la valeur de la sortie de commande (si paramètre dS.F =
OUT.PW).
Dans les modèles 1250 et 1350, la valeur % de la sortie de
commande est affichée aussi sous forme graphique, à l'aide
d'un indicateur à barre (bargraphe). Dans le modèle 1350, un
autre écran affiche le numéro de programme, le numéro de
pas et l'unité de mesure (%, A, kW, kWh).
En fonction de la situation (programmation, alarme, etc.), les
afficheurs du régulateur peuvent visualiser d'aitres informa-
tions (nom du paramètre, description du paramètre, mes-
sages de diagnostic et d'alarme).
Attention! Les afficheurs visualisent uniquement
les paramètres et les menus significatifs pour une
configuration donnée.
3.1.2.1.
Caractères des afficheurs
Les afficheurs reproduisent les différents caractères à tra-
vers la combinaison de 7 ou 14 segments. Les tableaux sui-
vants montrent la forme des différents caractères.
!
"
#
*
+
,
-
4
5
6
7
>
?
@
A
H
I
J
K
R
S
T
U
\
]
^
_
f
g
h
i
p
q
r
s
z
|
˜
Figure 15 - Police de caractères 14 segments
3. MISE EN SERVICE
$
%
&
'
(
.
/
0
1
2
8
9
:
;
<
B
C
D
E
F
L
M
N
O
P
V
W
X
Y
Z
`
a
b
c
d
j
k
l
m
n
t
u
v
w
x
)
3
=
G
Q
[
e
o
y
33
