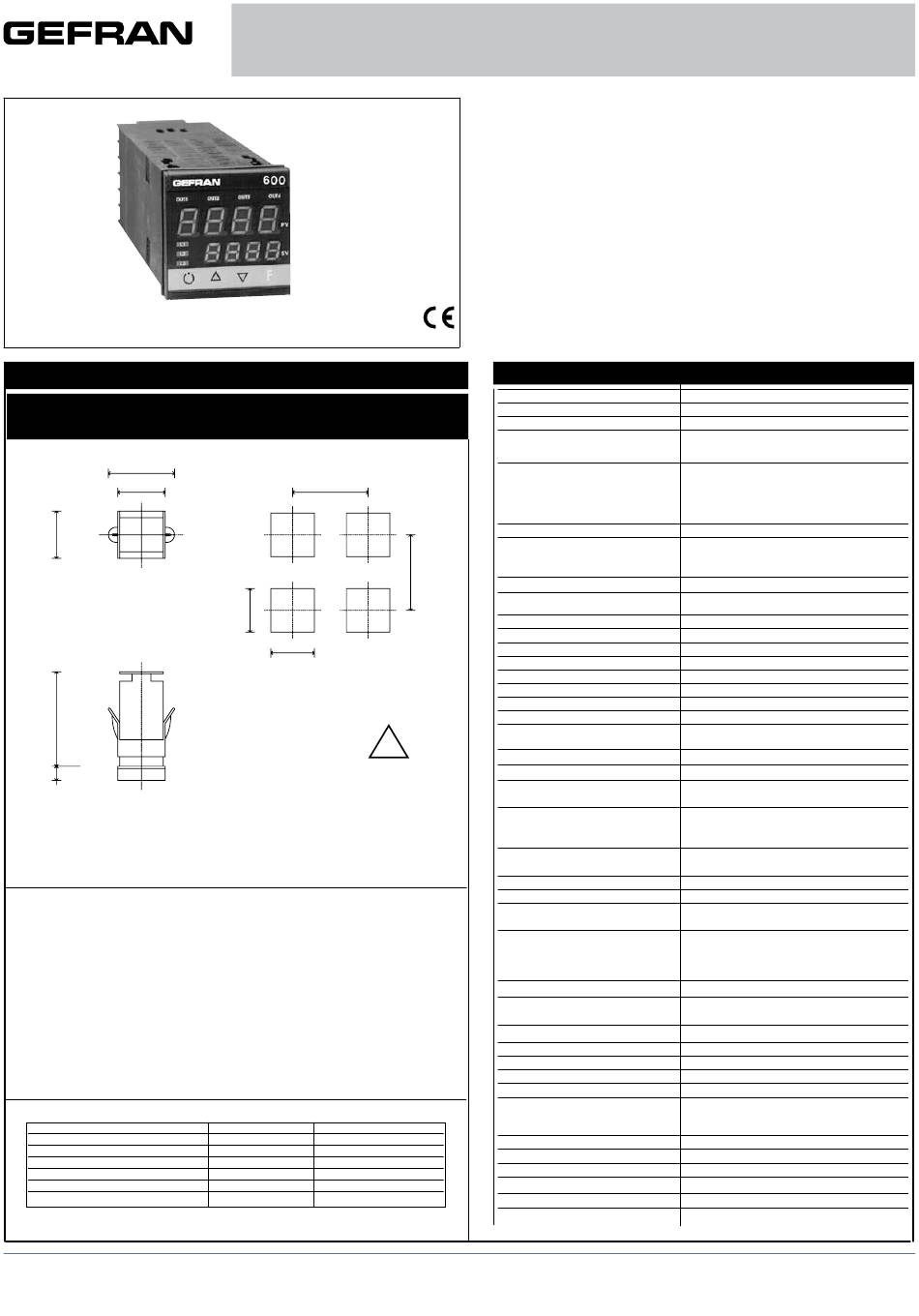

1 • INSTALAÇÃO
• Dimensões externas máximas e medidas para furação e
montagem em painel
63
48
48
99
10
Para fixar os instrumentos, introduza as presilhas apropriadas nas sedes existentes nas
paredes laterais da caixa. Para montar dois ou mais instrumentos dispondo-os lado a lado, faça
os furos respeitando as medidas indicadas na figura.
MARCA DA CE: O instrumento está em conformidade com as Diretivas da União Européia
2004/108/CE e 2006/95/CE com referência às normas genéricas:
EN 61000-6-2 (imunidade em ambiente industrial) EN 61000-6-3 (emissão em ambiente
residencial) EN 61010-1 (segurança).
MANUTENÇÃO: Reparos devem ser realizados somente por técnicos especializados ou por
pessoas devidamente treinadas neste tipo de trabalho. Antes de acessar às partes internas do
instrumento, desligue-o da alimentação.
Não limpe a caixa com solventes derivados de hidrocarbonetos (tricloroetileno, gasolina, etc.).
O emprego dos referidos solventes compromete a confiabilidade mecânica do instrumento.
Para limpar as partes externas de plástico use um pano limpo umedecido com álcool etílico
ou com água.
ASSISTÊNCIA: A GEFRAN tem um departamento de assistência técnica nas próprias
instalações, que está à disposição do cliente.
Os defeitos provocados por uso inadequado e não conforme as instruções de utilização não
estão cobertos pela garantia.
A conformidade com a EMC foi verificada usando as seguintes ligações
FUNÇÃO
Cabo de alimentação
Cabo de saída do relé
Fios de ligação serial
Fios de ligação T.A.
Entrada do termopar
Entrada da termorresistência "PT100"
80336L_MHW_600_01-2012_POR

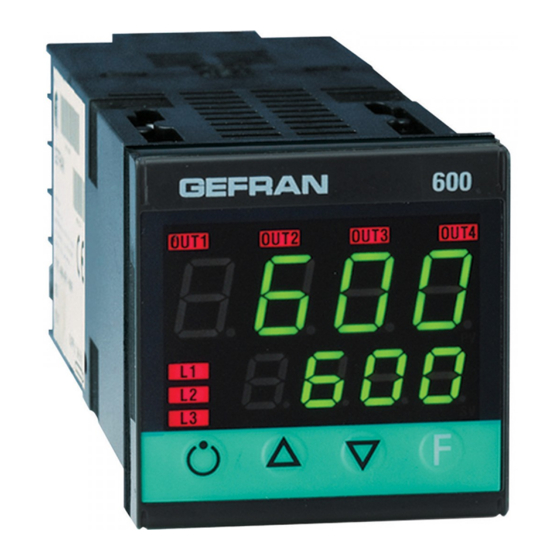

600
CONTROLADOR
70
45
45
Para uma instalação
correta, leia as
advertências contidas
neste manual
Montagem em quadro
TIPO DE CABO
COMPRIMENTO UTILIZADO
1 mm
1 mt
2
1 mm
3,5 mt
2
0,35 mm
3,5 mt
2
1,5 mm
3,5 mt
2
0,8 mm
compensado
5 mt
2
1 mm
3 mt
2
MANUAL DO USUÁRIO
VERSÃO DE SOFTWARE 4.0x
código 80336L / Edition 15 - 01/2012
2 • CARACTERÍSTICAS TÉCNICAS
Display
Teclas
Exactidão
Entrada principal
(filtro digital configurável)
Tipo TC (Termopar)
(ITS90)
Erro na junta fria
Tipo RTD (escala configurável dentro do campo
indicado, com ou sem ponto decimal) (ITS90)
Resistência de linha máx. para RTD
70
Tipo PTC / Tipo NTC
Segurança
Seleção de graus C / F
Intervalo das escalas lineares
Tipos de controle
pb - dt - it
Ações de controle
Saídas de controle
Limite máx. de potência de aquecimento / resfriamento
Tempo de ciclo
Tipos de saída principal
!
Softstart
Definição de falha de potência
Função desligamento
Alarmes configuráveis
Funcionamento dos alarmes
Tipo de contato do relé
Saída lógica para relés estáticos
Saída Triac
Saída digital isolada
Alimentação para transmissor
Sinal de retransmissão analógica
Entrada lógica
Interface serial
Baude rate
Protocolo
Opção entrada amperométrica
Alimentação (tipo switching)
Proteção frontal
Temperatura de trabalho / armazenamento
Umidade relativa
Circunstâncias ambientais do uso
Instalação
Peso
2 x 4 dígitos verdes, altura dos algarismos: 10 e 7mm
4 do tipo mecânico (Man/Aut, INC, DEC, F)
0,2% do fundo de escala ± 1 dígito a temperatura ambiente de 25°C
TC, RTD, PTC, NTC 60mV,1V Ri≥1MΩ; 5V,10V
Ri≥10KΩ; 20mA Ri=50Ω Tempo de amostragem
120 mseg.
TC Termopares: J, K, R, S, T, (IEC 584-1,CEI EN
60584-1,60584-2) É possível configurar uma
linearização personalizada. B,E,N,LGOST,U,G, D,C
esteja disponível usando a linearização feita sob
encomenda
0,1° / °C
DIN 43760 (Pt100), JPT100
20Ω
990Ω, 25°C / 1KΩ, 25°C
detecção de curto-circuito ou abertura das sondas,
alarme LBA, alarme HB
configurável com teclado
-1999...9999 com posição do decimal configurável
Pid, Autotune, on-off
0,0...999,9 % - 0,00...99,99 min - 0,00...99,99 min
aquecimento / resfriamento
on / off, contínua
0,0...100,0 %
0...200 seg
relé, lógica, contínua (0...10V Rload ≥ 250KΩ,
0/4...20mA Rload ≤ 500Ω)
0,0...500,0 mín.
-100,0...100,0 %
Mantém visualiz. de PV, possibilidade de exclusão
Até 3 funções de alarme associáveis a uma saída
e configuráveis do tipo: máximo, mínimo, desvio,
absolutos/relativos, LBA, HB
exclusão durante a partida- Reset de memória a
partir de teclado e/ou de contato
NO (NC), 5A, 250V/30Vdc cosϕ=1
24V ±10% (10V mín. a 20mA)
20...240Vca, ± 10%, 1A máx. Snubberless, carga
indutiva e resistiva I
t = 128A
s
2
2
Saída MOS optoisolada 1500Vrms
equivalente ao contato NA
Vmax 40Vac/dc Imáx. 100mA
Resistência máx ON 0,8Ω
15 / 24Vcc, máx 30mA proteção de curto-circuito
0...10V Rload ≥ 250KΩ, 0/4...20mA Rload ≤ 500Ω
resolução 12 bit
Ri = 4,7KΩ (24V, 5mA) ou de contato livre de tensão
RS485 isolada
1200, 2400, 4800, 9600, 19200
Gefran CENCAL / MODBUS
T.A. 50mAac, 50/60Hz, Ri = 10Ω
(padrão) 100 ... 240Vca ±10%
(op.) 11...27Vca/cc ±10%;
50/60Hz, 8VA máx
IP65
0...50°C / -20...70°C
20 ... 85% Ur não condensante
para o uso interno, altura até a 2000m
painel extração frontal
160 g na versão completa
1
