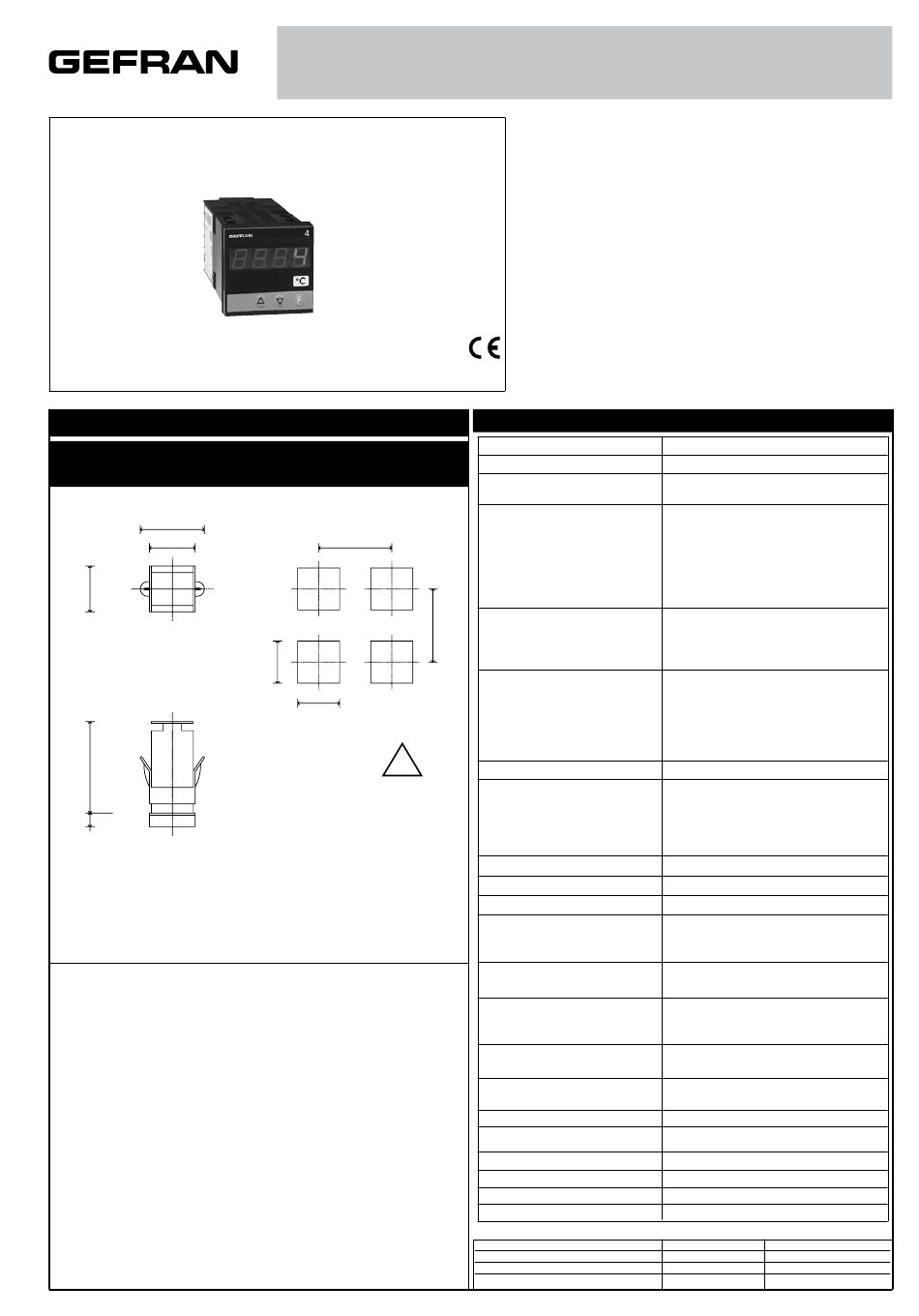

gefran 4T 48 Manuel D'utilisation

1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage encastré
63
48
48
99
10
Montage encastré
Fixer les appareils à l'aide des étriers fournis avant de faire les connexions
électriques.
Pour monter plusieurs appareils côte à côte, respecter les dimensions de
découpe indiquées sur le schéma ci-dessus.
MARQUAGE CE: Produit conforme aux directives de l'Union Européenne
2004/108/CE et 2006/95/CE en référence aux normes génériques:
EN 61000-6-2 (immunité en environnement industriel) EN 61000-6-3
(émission en environnement résidentiel) EN 61010-1 (sécurité)
ENTRETIEN: les réparations doivent être effectuées par du personnel
formé et spécialisé. Couper l'alimentation de l'appareil avant toute
intervention sur les circuits internes. Ne pas nettoyer le boîtier avec des
solvants dérivés d'hydrocarbures (trichloréthylène, essence, etc.). L'emploi
de ces solvants peut nuire à la stabilité mécanique de l'appareil. Pour
nettoyer le boîtier plastique, utiliser un chiffon propre humecté d'alcool
éthylique ou d'eau.
ASSISTANCE TECHNIQUE: Gefran dispose d'un service après-vente. La
garantie ne couvre pas les dommages dus à une utilisation non conforme
aux instructions du présent manuel.
81600G_MHW_4T48_07-2011_FRA
4T 48
INDICATEUR - DÉTECTEUR de TEMPÉRATURE AVEC ENTRÉE UNIVERSELLE
70
70
45
45
!
Pour une installation
correcte, se conformer
aux directives de ce
manuel
.
MANUEL D'UTILISATION
VERSION LOGICIEL 3.2x
Code 81600G / Édition 13 - 07/2011
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur 4 digits rouge, hauteur chiffres 10 mm
Touches 3 de type mécanique (INC, DEC, F)
Précision 0,2% p.e. à température ambiante 25°C,
Résolution (fonction du temps
d'acquisition réglable)
Entrée principale TC, RTD, PTC, NTC
Thermocouples J, K, R, S, T, B, E, N
Erreur comp. soudure froide 0,1° / °C
Type RTD (échelle configurable
dans la plage indiquée, avec ou sans
point décimal)
Résistance maxi de ligne pour RTD
Type PTC / Type NTC 990Ω, 25°C / 1KΩ, 25°C
Erreur maxi de non-linéarité Cf. paramètre t.P.
Sélection degrés °C / °F Configurable par clavier
Étendue échelles linéaires -1999...9999 (afficheur 4 digits)
Entrée logique
(seulement pour R77)
(option) Alimentation pour
capteur / transmetteur
Alimentation (à découpage)
Fusible (interne et non
remplaçable par l'utilisateur)
Indice de protection façade IP65
Temp. de fonctionnement/stockage
Humidité relative 20...85% HR sans condensation
Conditions environnem. de l'utilisation
Installation Sur panneau, débrochable par l'avant
Poids 150g
La conformité CEM a été vérifiée avec les raccordements suivants
FONCTION
Capteur entrée thermocouple
Capteur entrée thermorésistance "PT100"
Câble d'alimentation
(inclut la version R77)
s.t. = 120 ms
120 ms, >14 bits - 16000 points
60 ms, >14 bits - 16000 points
(pour entrées linéaires uniquement)
30 ms, >13 bits - 8000 points
(pour entrées linéaires uniquement)
15 ms, >12bits - 4000 points
(pour entrées linéaires uniquement)
60mV, 1V Ri ≥ 500KΩ; 5V, 10V Ri ≥10KΩ
20mA, Ri = 50Ω
filtre numérique programmable
(IEC 584-1, CEI EN 60584-1, 60584-2)
L GOST, U, G, D, C
sur demande, linéarisation
personnalisée possible
DIN 43760 (PT100), JPT100
20Ω
Point décimal configurable; linéarisation
possible en 32 segments.
24V, 5mA (Ri = 47KΩ) isolement 1500V
ou par contact libre de potentiel
24V ±10%, 50mA
15V pour transmetteur, max. 50mA
1,2V pour potentiomètre > 100Ω
(std) 100...240Vac ±10%, 50/60Hz, 5,5VA
(opt) 20...27Vac/dc ±10%, 50/60Hz, 5,5VA
100...240Vac/dc - type T - 500mA - 250V
11...27Vac/dc - type T - 1,25A - 250V
0...50°C / -20...70°C
pour l'usage interne, altitude jusque à 2000m
SECTION DE CÂBLE LONGUEUR
0,8 mm compensé 5 m
2
1 mm 3 m
2
1 mm 1 m
2
