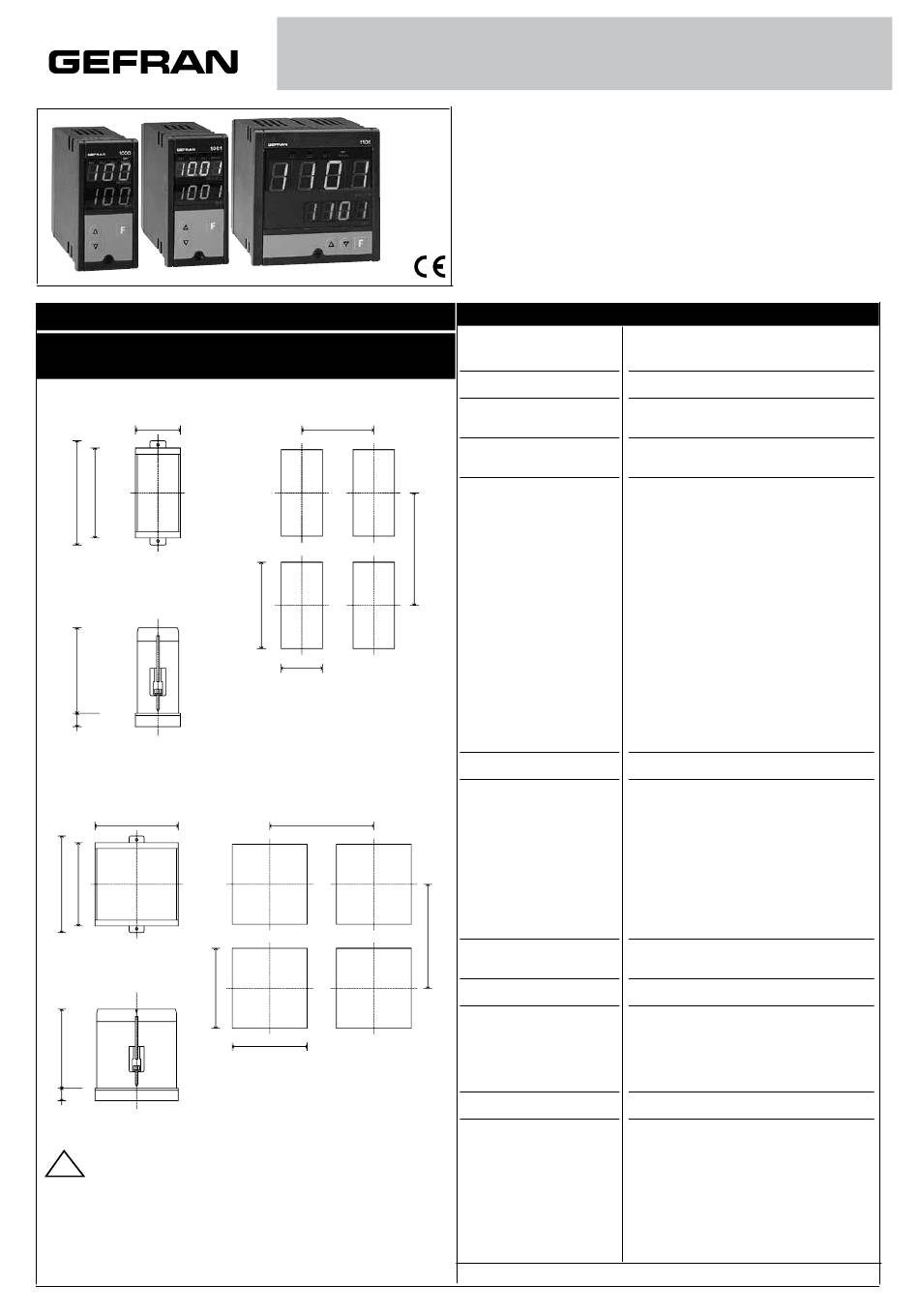

1 • INSTALLATION
• Dimensions d'encombrement et de découpe;
montage encastré
48
108 96
100
10
96
108 96
100
10
Pour une installation correcte, se conformer aux directives de
!
ce manuel
Montage encastré:
Pour bloquer les appareils, insérer le bloc à vis prévu à cet effet dans
les logements présents sur les côtés du boîtier. Pour monter plusieurs
appareils côte à côte respecter les dimensions de découpe indiquées
sur le schéma ci-dessus.
80343I_MHW_1000_07-2011_FRA

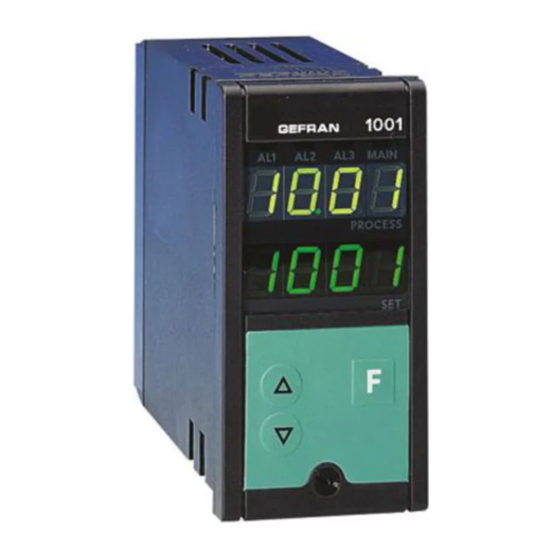

1000 / 1001 / 1101
THERMORÉGULATEURS CONFIGURABLES
70
92
44,5
115
92
92
MANUEL D'UTILISATION
VERSION SOFTWARE 13.x
Code 80343I / Édition 21 - 07-2011
2 • CARACTÉRISTIQUES TECHNIQUES
Afficheur
Touches
Précision
Entrée principale (filtre
numérique programmable)
Type TC (Thermocouples)
115
Erreur comp. soudure froide
Type RTD
(échelle configurable dans la
plage indiquée, avec ou
sans point décimal)
Résistance maxi de ligne
pour RTD
115
Sécurité
Sélection degrés °C / °F
C.C. - Linéaires
Actions de contrôle
pb - dt - it
2x3 digits couleur verte,
hauteur chiffres 14-10-20mm
3 de type mécanique (Incr., Décr., Fonction)
0,5% p.e. ±1 digit à température ambiante
25°C
TC, RTD,
Temps d'acquisition 120 ms
pour appareil 1000
J (Fe-CuNi) 0...800°C / 32...999°F
K (NiCr-Ni) 0...999°C / 32...999°F
N (NiCr-Si-NiSi) 0...999°C / 32...999°F
S (Pt10Rh-Pt) 0...999°C / 32...999°F
R (Pt13Rh-Pt) 0...999°C / 32...999°F
T (Cu-CuNi) -100...400°C / -148...752°F
pour appareils 1001, 1101
J (Fe-CuNi) 0...800°C / 32...999°F
K (NiCr-Ni) 0...1300°C / 32...1999°F
N (NiCr-Si-NiSi) 0...1300°C / 32...1999°F
S (Pt10Rh-Pt) 0...1600°C / 32...1999°F
R (Pt13Rh-Pt) 0...1600°C / 32...1999°F
T (Cu-CuNi) -100...400°C / -148...752°F
Sélection par clavier.
0,05°C pour chaque 1°C de variation
RTD 2/3 fils
pour appareil 1000
Pt100 -19,9...99,9°C / -19,9...99,9°F
Pt100 -199...400°C / -199...752°F
RTD 2/3 fils
pour appareils 1001, 1101
Pt100
-199,9...199,9°C / -199,9...199,9°F
Pt100
-200...400°C / -328...752°F
détection court-circuit ou rupture capteurs,
alarme LBA, alarme HB
configurable par clavier
0...50mV, 10...50mV
Impédance d'entrée > 1MΩ
Pour signaux 0...10V, 0...20mA, 4...20mA
utiliser uniquement avec diviseurs / shunts
extérieurs à l'appareil.
Pid, Autotune, on-off
• Bande proportionnelle: 0,0...99,9% p.e.
• Temps action intégrale: 0,0...99,9 mn
• Temps action dérivée:
0,0...9,99 mn (0,0...19,99 mn)
• Puissance de reset (positionnement de la
bande proportionnelle): 0...100%.
• Hystérésis (pour régulation On/Off
uniquement ):
-199...999 (-999...1999) digit.
Autres caractéristiques page 2
1
