RÉGULATEUR
cod. 80311 - 11/2012 - FRA
MODE D'EMPLOI ET AVERTISSEMENTS
Side 1 1 Dimensions d'encombrement et de découpe; montage
sur panneau
2 Installation et branchement
3 Description façade instrument
4 Connexions
Side 2 5 Caracteristiques techniques
6 Programmation et configuration "easy"
7 Quick start guide
Le manuel complet est disponible en téléchargement sur
notre site internet www.gefran.fr
GEFRAN spa se réserve le droit d'apporter, à tout moment et
sans préavis, toute modification esthétique ou fonctionnelle
jugée utile ou nécessaire.
Indicateurs de fonction:
Signalent le type de fonctionnement de l'instrument
L1 MAN/AUTO = OFF (réglage automatique)
ON (réglage manuel)
L2 SETPONT1/2 = OFF (IN1=OFF - Consigne locale 1)
ON (IN1= ON - Consigne locale 2))
L3 SELFTUNING = ON (Self activé)
OFF (Self désactivé)
Sélection réglage Automatique/Manuel:
Active uniquement quand l'afficheur PV visualise la mesure
Touches «HAUT» et «BAS»:
Permettent d'incrémenter ou de décrémenter un quelconque paramètre numérique •• La vitesse d'incrémentation ou de
décrémentation est proportionnelle à la durée de la pression sur la touche •• L'opération n'est pas cyclique, c'est-àdire qu'une fois
qu'on a atteint le maximum ou le minimum d'une plage de programmation, la fonction incrémentation/décrémentation se bloque
même si on maintient la pression sur la touche.
• Sorties / Entrée de courant
Sorties d'emploi générique configurables par l'utilisateur
19
-
- relais 5A à 250Va.c./30Vc.c.
- logique 24V, 10V à 20mA
Out2
- triac 20...240Va.c., 1A ±10%
20
+
- isolée 24Vac/dc
21
- uniquem. relais 5A à
Out1
250Va.c./30Vc.c.
22
- relais 5 A à 250 Va.c./30Vc.c.
- logique 24V, 10V à 20mA
-
6
- continue 0...10 V, 0/4...20 mA
- analogique 0...10V, 0/4...20mA à
Out3 (Al2)
usage de transmission, rés. 12 bits
Ing. T.A.
- entrée par transformateur d'intensité
5 50 mA c.a., 10 Ω 50/60Hz
+
- entrée logique 24V, 4mA par contact
libre de potentiel
- Numerique isolée 24Vac/dc
• Alimentation
Standard:
100...240Vac ±10%
~
23
Option:
PWR
11...27Vac/dc ±10%
Puissance maxi 10VA; 50/60Hz
~
24
• Ligne série / Sortie 4
Modbus Cencal Out 4
A
9
9 -
relais 5A
(Data +)
TX
à 250Vac/30Vdc
10 10
B +
(Data -)
11 11
11 -
RX
Configuration
12 + 12
standard
Ligne série isolée RS485
Pour configuration Cencal, voir feuille technique de la carte série
• Structure de l'appareil
SERIAL INTERFACE/OUT4
CPU
POWER
DISPLAY
600
1 • DIMENSIONS D'ENcOMbREMENT
ET DE DécOuPE; MONTAgE SuR PANNEAu
63
48
48
45
99
10
Pour une installation correcte,
lire les instructions contenues
dans ce manuel
Montage sur panneau:
Bloquer les instruments à l'aide de la patte prévue à cet effet
avant d'effectuer les raccordements électriques. Pour monter deux
instruments, ou plus, côte à côte, respecter pour la découpe les
mesures indiquées sur le dessin.

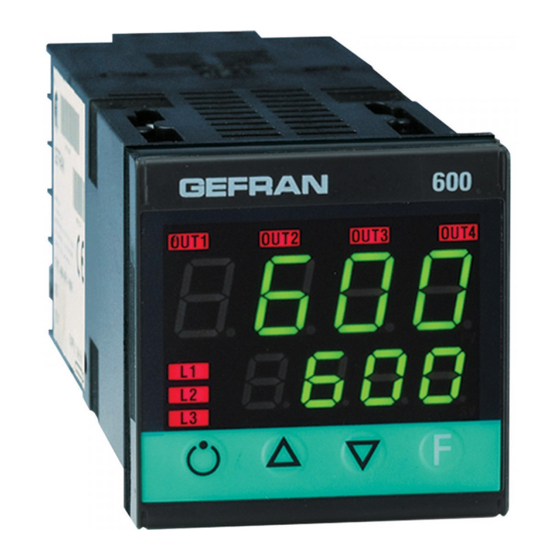

3 • DEScRIPTION FAÇADE INSTRuMENT
ouT1 ouT2
8 8 8 8
L1
8 8 8 8
L2
L3
4 • cONNEXIONS
TOP
19 18 7
20 17 8
21 16 9
22 15 10
23 14 11
24 13 12
Entrée linéaire
en courant
continu
Ri = 50Ω
Entrée linéaire en
tension continue
60mV, 1V Ri > 1MΩ
5V, 10V Ri > 10KΩ
Carte alimentation - Solder side
Sélection tension d'alimentation
transmetteur
Nb.: il est possible de faire en sorte à ce que le relais OuT1 soit excité lors de la
Carte CPU - Component side
2 • INSTALLATION ET BRANCHEMENT
Cette section contient les instructions nécessai res pour
une installation correcte des régula teurs 600 sur le pupitre
de commande de la machine ou du système hôte ainsi
70
que bran cher correctement l'alimentation, les entrées, les
sorties et les interfaces du régulateur
Avant de procéder à l'installation, lire attentivement
70
les avertissements suivants ! Il y a lieu de rappeler
que le non-respect desdits avertissements pourrait
entraîner des problèmes de sécurité électrique et
de compatibilité électromagnétique, et à annuler la
45
garantie.
Alimentation électrique
• Le régulateur N'EST PAS pourvu d'interrupteur On/Off (marche/
arrêt). Il appartient à l'utilisateur de prévoir un interrupteur-
disjoncteur bi-phasé, conforme aux normes de sécurité en vigueur
(label CE), pour couper l'alimentation en amont du régulateur.
L'interrupteur doit être installé à proximité du régulateur et doit
être facilement accessible par l'opérateur.
Un seul interrupteur peut commander plusieurs régulateurs.
• Si le régulateur est branché à des appareils NON isolés
électriquement (par exemple, des thermocouples), la connexion
de terre doit être effectuée par le biais d'un conducteur spécifique,
pour éviter que la connexion ne se fasse directement à travers la
structure de la machine.
Indication état des sorties:
OUT 1 (AL1); OUT 2 (Main); OUT 3 (HB); OUT 4
600
Afficheur PV: Indication de la variable de process
ouT3 ouT4
Affichage erreurs: LO, HI, Sbr, Err
LO = valeur de la variable de process < LO_S
HI = valeur de la variable de process > HI_S
PV
Sbr = capteur interrompu ou valeurs de l'entrée audelà des
limites maxi
Err = troisième fil interrompu pour PT100/PTC ou valeurs de
SV
l'entrée inférieures aux limites mini
(ex. pour TC avec raccordement incorrect)
F
Afficheur SV: indication Consigne de régulation
Touche fonction:
Permet d'accéder aux diverses phases de configuration ••
Valide la modification des paramètres programmés et passe au
paramètre suivant ou précédent si on appuie en même temps
sur la touche Auto/Man
• Entrée TC
6
Thermocouples disponibles:
J, K, R, S, T (B, E, N, L, U, G, D, C la
5
linéarisation faite sur commande est
disponible)
- Respecter la polarité.
4
- Pour des extensions, utiliser un câble
compensé adapté au type de TC employé.
3
• Entrée linéaire avec transmetteur 3 fils
Raccorder pour entrée 20mA
2
4
VT
+ 24V o 15V
1 3
-
2
+
1
• IEntrée linéaire (I) • Entrée linéaire avec transmetteur 2 fils
-
4
2
+
20mA,
1
• Entrée linéaire (V)
Utiliser des fils
2
-
d'une section
appropriée
(min. 1mm )
2
PT100, JPT100,
1
+
PTC, NTC
• Identification des cartes
R20
S2
mise sous tension, en réalisant le cavalier S2 et en retirant la résistance R20
• Si le régulateur est utilisé dans des applications comportant des
risques pour les personnes, les machines et les équipements, il
doit être impérativement accouplé avec des appareils d'alarme
auxiliaires.
Il est conseillé de prévoir la possibilité de vérifier l'intervention des
alarmes aussi pendant le fonctionnement normal. Le régulateur
NE doit PAS être installé dans des endroits caractérisés par
une atmosphère dangereuse (inflammable ou explosive) ; il
ne peut étre relié à des éléments qui fonctionnent dans une
telle atmosphère que par l'intermédiaire de types appropriés
d'interfaces, conformes aux normes de sécurité en vigueur.
Informations concernant la sécurité électrique et la
compatibilité électromagnétique:
MARQuAgE cE :
Produit conforme aux directives de l'Union Européenne 2004/108/
CE et 2006/95/CE en référence aux normes génériques: EN
61000-6-2 (immunité en environnement industriel) EN 61000-6-3
(émission en environnement résidentiel) EN 61010-1 (sécurité).
Les thermorégulateurs de la série 600 sont principalement
destinés à fonctionner en milieu industriel, installés sur des
pupitres ou des tableaux de commande de machines ou de
systèmes de production.
Alimentation de l'instrument
• L'alimentation de l'instrumentation électronique embarquée
des armoires doit toujours provenir directement d'un dispositif
de sectionnement, muni d'un fusible pour la partie des
instruments.
• L'instrumentation électronique et les dispositifs électromécaniques
de puissance (relais, contacteurs électrovalves, etc.) doivent
toujours être alimentés à partir de lignes séparées.
• Lorsque la ligne d'alimentation des instruments électroniques
est fortement perturbée par la commutation de groupes de
puissance munis de thyristors ou de moteurs, il convient
d'utiliser un transformateur d'isolement pour les régulateurs
seulement, en branchant leur blindage à la terre.
• L'installation doit disposer d'une connexion à la terre efficace:
- la tension entre le neutre et la terre ne doit pas être >1V;
- la résistance Ohmique doit être <6W;
• Si la tension secteur est sujette à de fortes variations, utiliser un
stabilisateur de tension.
• A proximité de générateurs haute fréquence ou de soudeuses à
l'arc, utiliser des filtres secteur appropriés.
• Les lignes d'alimentation doivent être séparées des lignes
d'entrée/sortie des instruments.
branchement des entrées/sorties
• Les circuits extérieurs branchés doivent respecter le double
isolement.
• Pour brancher les entrées (TC, RTD), procéder comme suit :
- Séparer physiquement les câbles des entrées de ceux
• Entrées
d'alimentation, des sorties et des connexions de puissance.
- Utiliser des câbles torsadés et blindés (blindage relié à la terre
en un seul point).
-
2
• Pour brancher les sorties de réglage et d'alarme (contacteurs,
électrovalves, moteurs, ventilateurs, etc.), installer des groupes
RC (résistance et ondensateurs en série) en parallèle aux
charges inductives qui fonctionnent en courant alternatif. (Note:
tous les condensateurs doivent être conformes aux normes
1
+
VDE (classe X2) et résister à une tension d'au moins 220Vca.
Les résistances doivent être d'au moins 2W).
• Installer une diode 1N4007 en parallèle à la bobine des charges
inductives qui fonctionnent en courant continu.
+
S
-
Avertissements et instructions pour le montage sur panneau
4
+
VT 24V o 15V
3 • Pour alimentation basse tension seulement: l'alimentation doit
+
provenir d'une source de classe 2 ou basse tension à énergie
limitée.
-
-
2
• Les lignes d'alimentation doivent être séparées des lignes
d'entrée/sortie des régulateurs
+
4...20mA
1
• Regrouper l'instrumentation, en la séparant de la partie de
puissance des relais
• Pt100 / PTC / NTC
• Eviter de regrouper les éléments suivants dans la même
armoire : télérupteurs haute puissance, contacteurs, relais ;
3
groupes de puissance par thyristors, notamment ceux du type "
à décalage"; moteurs, etc.
2
• Eviter la poussière, l'humidité, les gaz corrosifs et les sources
T T
de chaleur
1
• Ne pas boucher les fentes d'aération: la température de
PTC / NTC
Pt100 3 fils fonctionnement doit être conforme à la plage 0...50°C
/ Pt100 2 fils
• température ambiante maximum : 50°C
• utiliser des câbles de raccordement en cuivre 60/75°C, diamètre
2x No 22-14 AWG
• utiliser des bornes pour des couples de serrage de 0,5Nm
conditions nominales d'ambiance
Altitude
Température de
fonctionnement/
stockage
Humidité relative sans
condensation
Carte IN/OUT
(voyez appendix)
Sélection signal sur
contact 3
gEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS)
Tel. 03098881 - fax 0309839063 Internet: http://www.gefran.com
conseils pour une installation correcte en termes
d'EMc
gEFRAN S.p.A. ne saurait être tenue pour
responsable d'éventuels dommages occasionnés à
des personnes ou àdes biens, résultant d'altérations,
d'une uti lisation erronée, abusive ou non conforme
aux caractéristiques du régulateur et aux
prescriptions du présent Manuel.
Prescriptions pour la catégorie d'installation
II, degré de pollution 1, double isolement.
Fino a 2000m
0..50°C/-20...70°C
20...85%
conditions ambiantes nominales Avant d'alimenter
le régulateur, s'assurer que la tension correspond
bien à la valeur indiquée par le dernier chiffre du
sigle de commande.
