5.11. Minuterie
La minuterie est habilitée dans le menu de configuration
MODE, en sélectionnant TIMER = On.
En cas d'habilitation, sélectionner la fonction F.tiM dans le
sous-menu TIMER en choissant parmi:
•
ST.STP: minuterie de Start/Stop
•
STABL: minuterie de stabilisation
•
SWITC: minuterie de mise sous tension
Pendant la phase active de comptage, la valeur de la minu-
terie peut être visualisée sur l'afficheur SV, sur l'afficheur F
ou sur le bargraphe, en configurant respectivement les pa-
ramètres dS.SP = TIM.EL, dS.F = TIM.EL ou bArG = TIM.EL.
Il est possible d'y associer un message, qui s'affichera pen-
dant la phase active de comptage.
Dès que le temps préétabli TIMER est atteint, il est possible:
•
d'activer une sortie OUT1...OUT4 configurée avec
F.ou.x= TIMER,
•
de passer à la mise hors tension logicielle via End = OFF,
•
de sélectionner la consigne 2 via End = SP1-2.
5.11.1. Minuterie de Start/Stop
Sélectionner les options pour associer la fonction StSt
start/ stop timer à :
•
une entrée logique IN.DIG;
•
une alarme active ALRM1 ou ALRM2 ou ALRM3 ou
ALRM4 ou AL.HB ;
•
une ligne série SERIA.
Pour la commande start/stop, il est possible de sélectionn-
er l'état vrai POSIT ou nié NEGAT.
Avec le paramètre rESE, il est possible de sélectionner en
alternative le mode RAZ de la minuterie
•
RAZ automatique avec minuterie en stop AUT.RS
•
par entrée logique IN.DIG;
•
par alarme active ALRM1 ou ALRM2 ou ALRM3 ou
ALRM4 ou AL.HB ;
•
par ligne série SERIA.
Pour la commande RAZ, il est possible de sélectionner
l'état vrai POSIT ou nié NEGAT.
Le seuil d'intervention du temporisateur Timer est program-
mable avec une valeur de pleine échelle de 9999 secondes.
La fonction RAZ, toujours active sur l'état, remet la valeur du
Timer à zéro et la maintient bloquée même en cas de Start.
En l'absence d'habilitation (Stop), il est possible d'activer la
condition de RAZ automatique, avec laquelle la minuterie est
remise à zéro lors de chaque Stop.

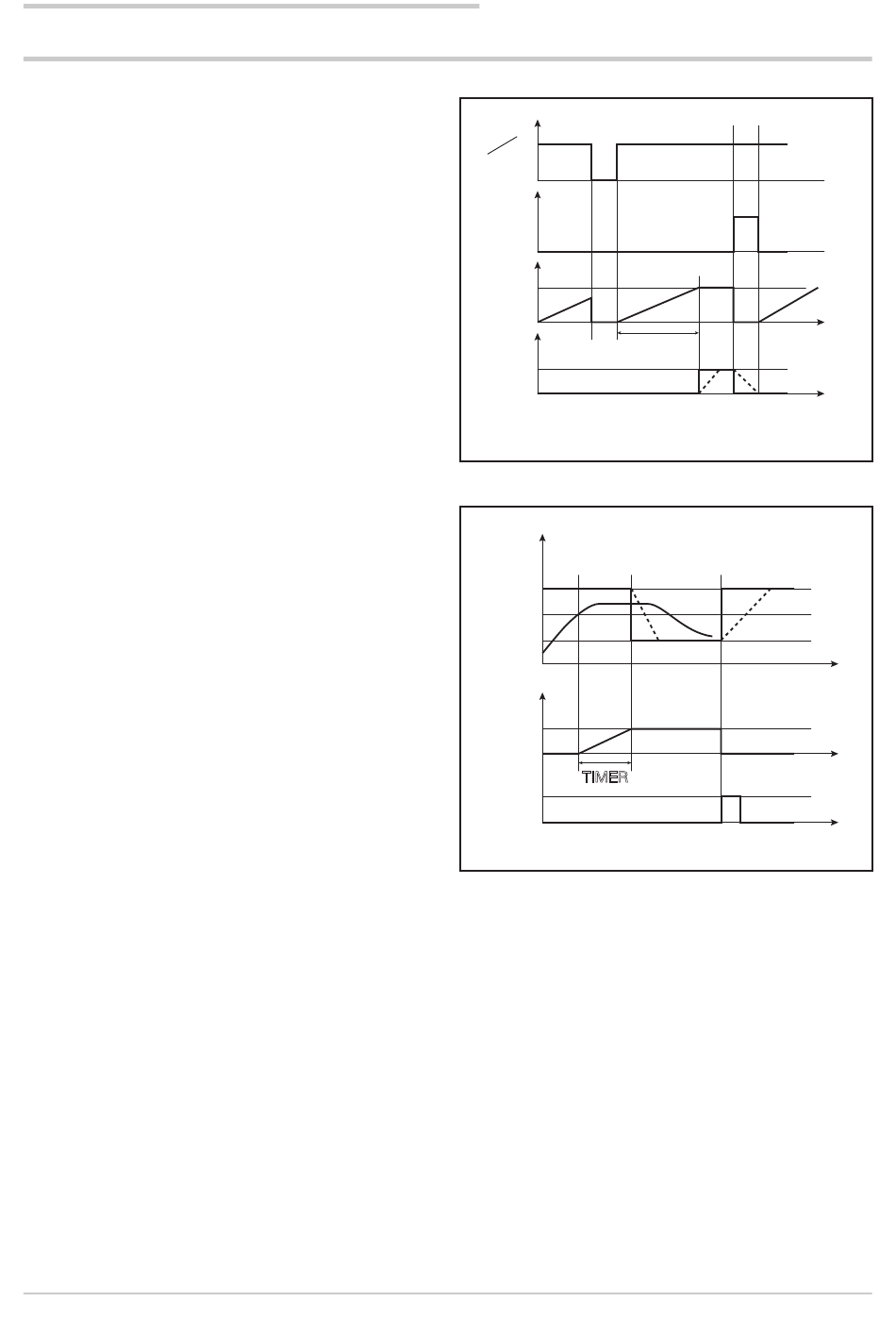

Les diagrammes suivants illustrent le comportement de la
minuterie en cas d'habilitation par entrée logique et alarme.
Le passage entre SETP1 et SETP2 s'effectue à partir de
la valeur du gradient en augmentation GRAD.I (si SETP2 >
SETP1) ou en diminution GRAD.D (si SETP2 < SETP1).
En configurant un gradient 0 (zéro), le passage sera immé-
diat.
80208A_MHW_650-1250-1350_04-2016_FRA
5. EXEMPLES ET NOTES D'APPLICATION
Habilitation par entrée logique
IN1
Start
Stop
(*)
IN2
Reset
Timer
SETP2
SETP1
(*) si la fonction RAZ automatique est habilitée
Habilitation par alarme
SP / SV
SETP1
ALRM1
SETP2
Timer
TIMER
Reset IN1
5.11.2. Minuterie de stabilisation
La minuterie de stabilisation est utilisée pour commander
pendant un certain temps processus à une température don-
née. La bande qui définit la stabilisation de la température
est configurable dans BAND (0,0% à 25,0% f.s.), tandis que
le temps est programmable dans TIME.
Avec une bande 0,0%, le comptage démarrera dès que la
consigne aura été atteinte pour la première fois.
Lorsque la fonction en fin de comptage est End = SP1-2,
l'état de fin de comptage est activé lorsque la consigne at-
teint la valeur SETP2 sur la base de la valeur du gradient en
augmentation GRAD.I (su SETP2 > SETP1) ou en diminution
GRAD.D (si SETP2 < SETP1).
En configurant un gradient 0 (zéro), le passage sera immé-
diat.
Les diagrammes suivants illustrent le fonctionnement de la
minuterie de stabilisation et l'état de la sortie en fin de comp-
tage.
Temps
TIMER
Temps
Temps
Temps
Temps
147
