o) Montage der Querruderanlenkung

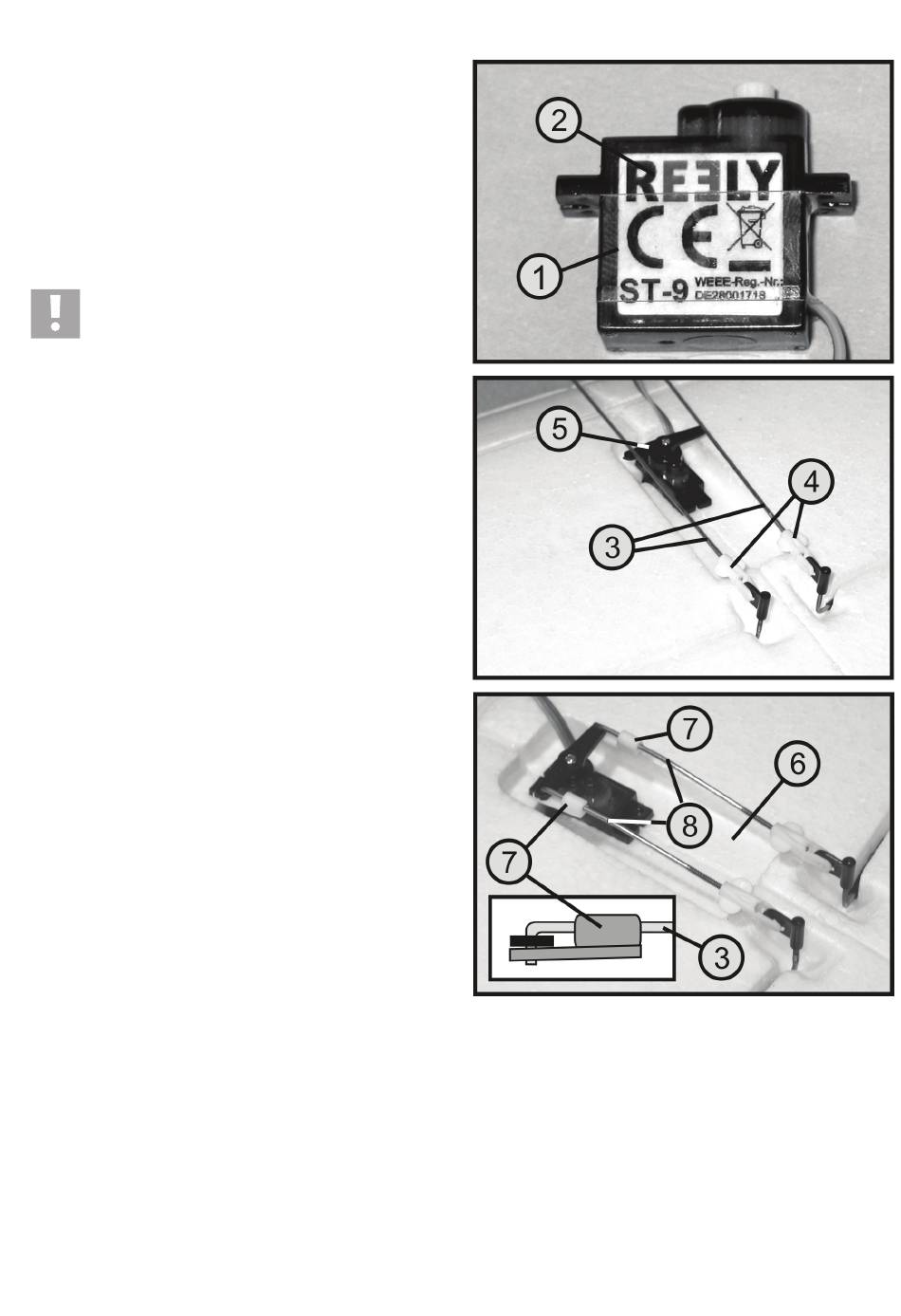

Wickeln Sie einen schmalen Streifen Klebefilm (1) um das Servo (1) , bevor
Sie es in die Tragfläche einsetzen. Dadurch wird das Servogehäuse später
beim Fixieren mit Sekundenkleber nicht unnötig beschädigt.
Setzen Sie das Servo entsprechend der Abbildung in die Tragfläche und fi-
xieren es mit etwas Klebstoff.
Schrauben Sie zunächst auf die beiden 150 mm langen Anlenkgestänge (3)
jeweils einen Gabelkopf (4) auf.
Clipsen Sie dann die Gabelköpfe an den beiden Anlenklaschen der Querruder-
gestänge ein. Setzen Sie danach den beidseitigen Querruderhebel (5) exakt
im 90°-Winkel zur Flugrichtung auf das Servo auf.
Wichtig!
Der Servohebel darf nicht zu lang sein. Wenn die Anlenkgestänge
zu weit auseinander montiert werden, stoßen sie am Rumpf an.
Die Gestänge müssen sich noch innerhalb bzw. oberhalb der
Einbuchtung in der Tragfläche (6) befinden.
Wenn Sie die Querruder mittig ausgerichtet haben, können Sie die Anlenk-
gestänge im Bereich des Servohebels nach unten abwinkeln und abschnei-
den.
Die Sicherung des Gestänges übernimmt ein Halteclip (7).
Tipp aus der Praxis:
Damit die Gestänge waagerecht auf den Servohebel zulaufen, biegen Sie
jeweils einen leichten Knick (8) in die Anlenkgestänge.
18
Bild 21
