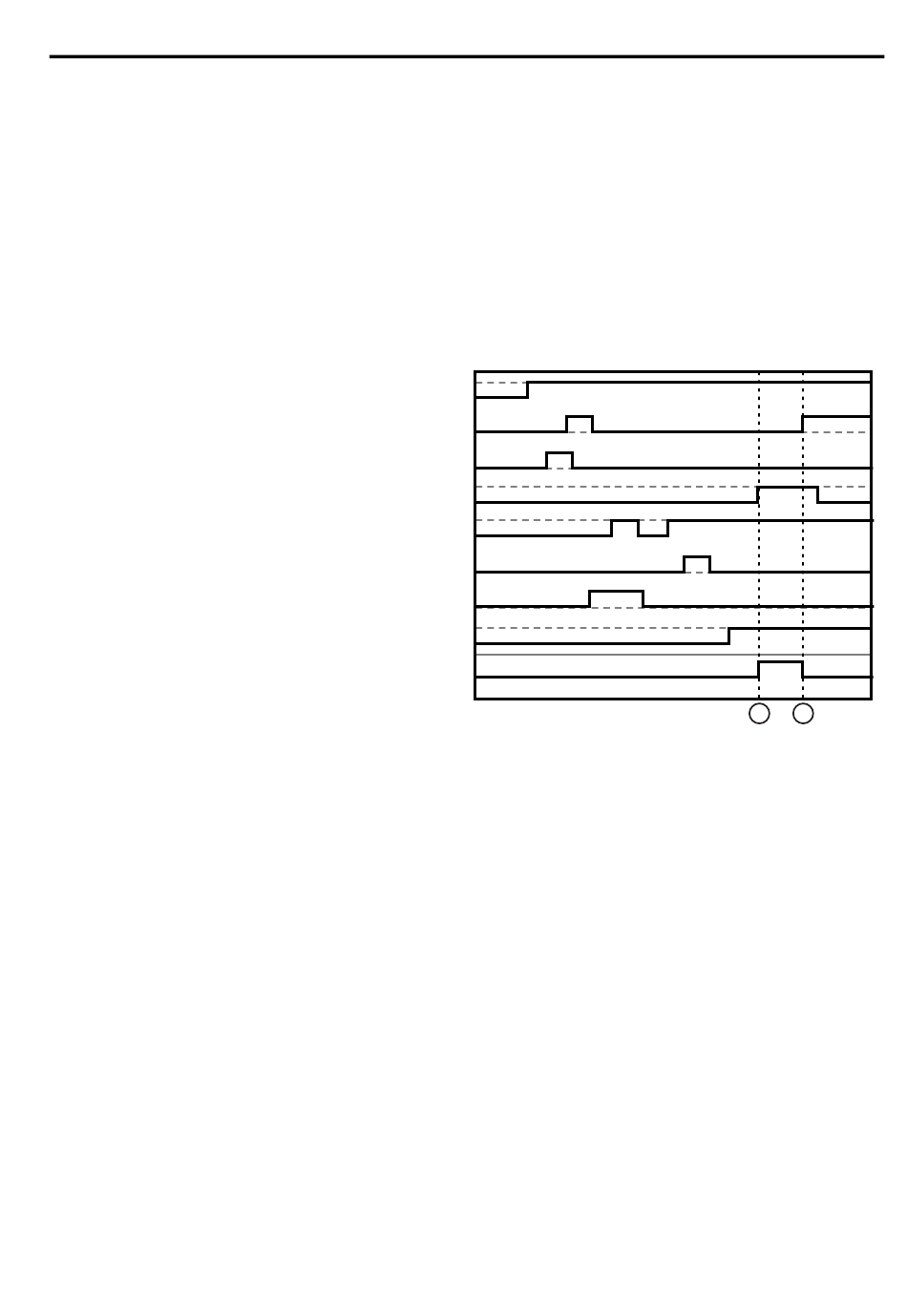

Chronogramme de l'instruction Comparateur

Les lignes horizontales en pointillé représentent les valeurs de comparaison (CV)
pour chaque entrée.
1. La sortie 1 passe à ON lorsque tous les signaux d'entrée correspondent à la
valeur de comparaison.
2. La sortie 1 passe à OFF dès que l'un des signaux d'entrée ne correspond pas
à la valeur de comparaison.
Chronogramme de l'instruction Comparateur
Entrée 1
Entrée 2
Entrée 3
Entrée 4
Entrée 5
Entrée 6
Entrée 7
Entrée 8
Sortie 1
Référence de commande des fonctions logiques
1
Annexe C
