Chapitre 8 Configuration de l'automate pour les communications EtherNet/IP
132

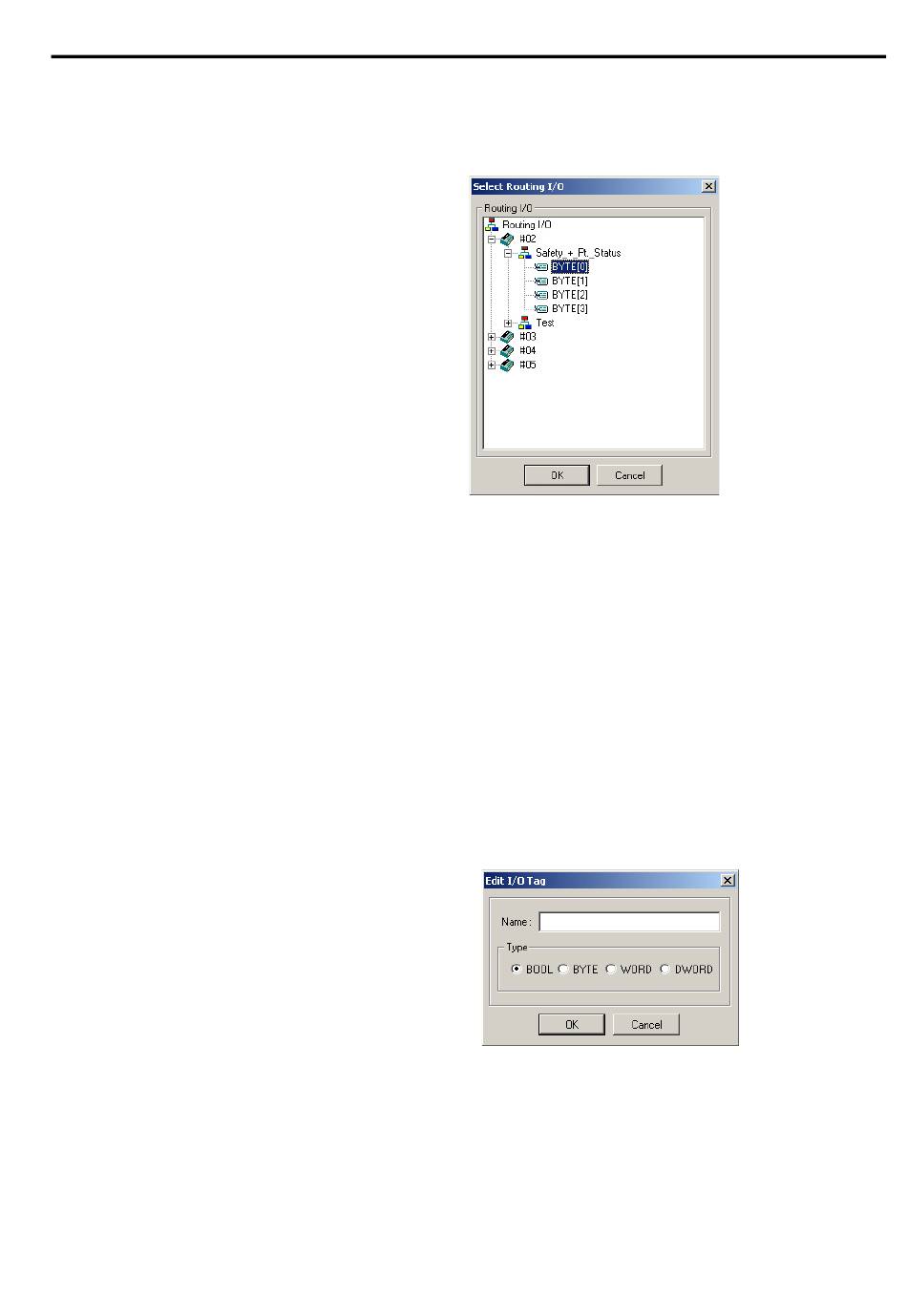

c. Développez l'un des ensembles de la liste.
d. Sélectionnez l'octet (BYTE) que vous voulez ajouter.
e. Cliquez sur OK.
f. Répétez les étapes « a » à « e » pour ajouter d'autres données de
routage d'E/S.
8. Sous I/O Tag (Point d'E/S), cliquez sur « New » (Nouveau) pour créer un
point d'E/S.
Plusieurs points d'E/S peuvent être définis dans un ensemble d'E/S. Des
points d'E/S jusqu'à 16 octets peuvent être définis dans chaque ensemble
d'E/S. Les points d'E/S définis à ce niveau peuvent être utilisés avec
l'éditeur de programme (Logic Editor). Par exemple, vous pouvez créer des
points d'erreurs d'instruction dans le programme de votre bloc fonctionnel,
puis faire que ces erreurs soient affichées sur un périphérique d'IHM.
La boîte de dialogue suivante s'affiche.
9. Entrez un nom pour le point et choisissez son type.
Vous pouvez choisir entre les types : BOOL, BYTE, WORD ou
DWORD.
