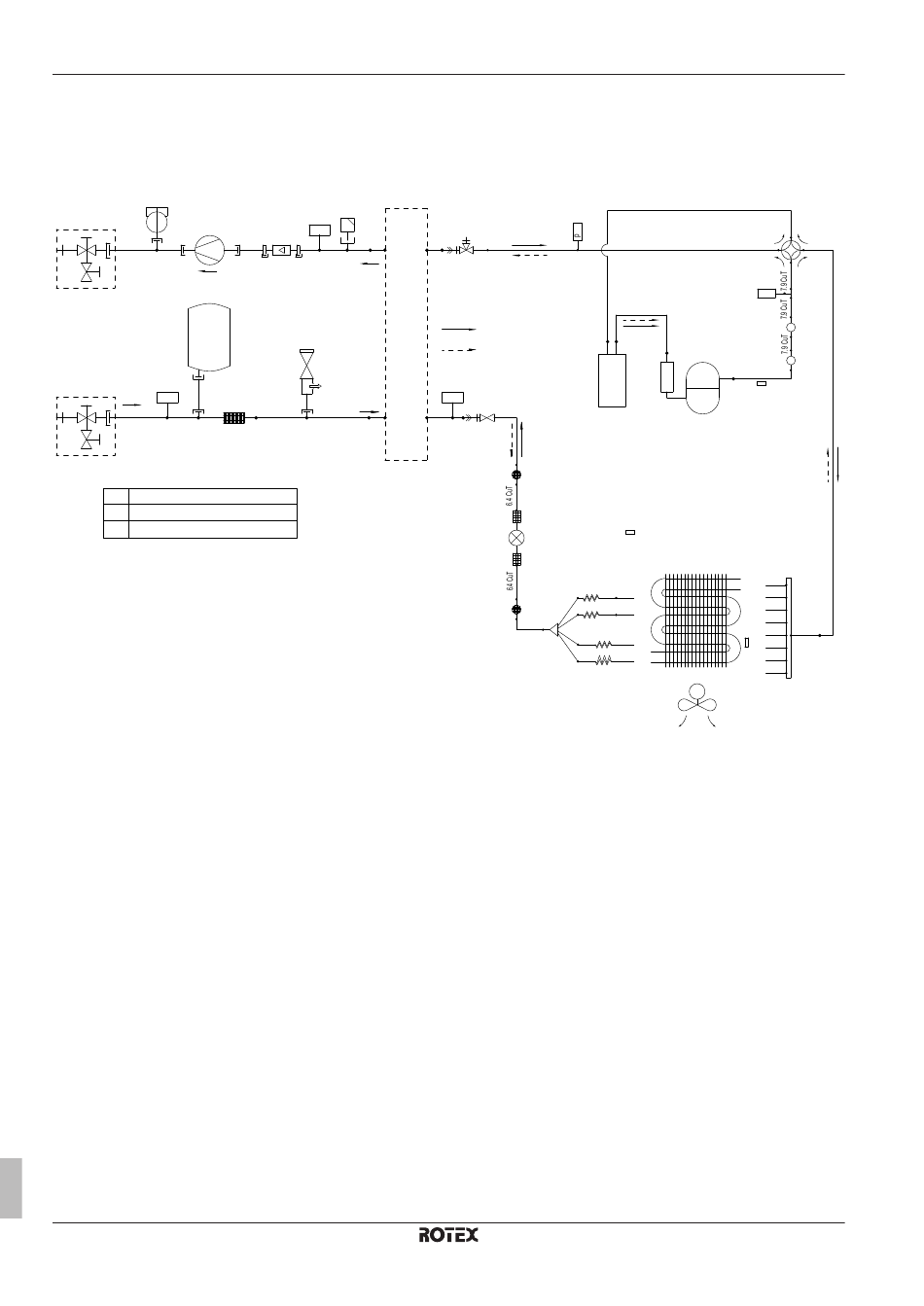

8.1 Schéma de tuyauterie: unité
extérieure
Contacteur de débit
Sortie
Pompe
Vase d'expansion
Vanne d'arrêt avec vanne
de purge/remplissage
R4T
Entrée
t >
Filtre
Vanne d'arrêt avec
vanne de purge/
remplissage
R1T
Thermistance de l'échangeur de chaleur de l'eau de sortie
R3T
Thermistance côté réfrigérant liquide
R4T
Thermistance de l'eau d'entrée
Manuel d'installation
22
Échangeur de chaleur à plaques
Purge d'air
R1T
t >
Capteur de débit
Vanne de sécurité
Décharge de
pression
Capteur de pression
·15.9· CuT
12.7 CuT
Vanne d'arrêt du gaz avec
orifice d'entretien
Débit de réfrigérant
Rafraîchissement
Chauffage
R3T
Vanne d'arrêt
t >
du liquideV
Accumulateur
9.5 CuT
6.4 CuT
Silencieux avec filtre
Filtre
Vanne motorisée
Filtre
Tube capillaire
4.0 CuT
Silencieux avec filtre
4.0 CuT
Tube capillaire
6.4 CuT
Tube capillaire
Tube capillaire
12.7 CuT
12.7 CuT
Vanne à 4 voies
p >
Commutateur haute pression
12.7 CuT
7.9 CuT
Thermistance du tuyau d'évacuation
Compresseur
Thermistance de température d'air extérieur
Échangeur de chaleur
7.9 CuT
1
7.9 CuT
7.9 CuT
7.9 CuT
7.9 CuT
7.9 CuT
2
7.9 CuT
3
7.9 CuT
4.0 CuT
7.9 CuT
4.0 CuT
7.9 CuT
4
Thermistance de l'échangeur de chaleur
M
Ventilateur hélicoïdal
3D097222-1
RBLQ+RDLQ05+07CAV3
ROTEX HPSU basse température monobloc
4P417248-1D – 2018.06
12.7 CuT
Silencieux
Silencieux
12.7 CuT
