9.2.4

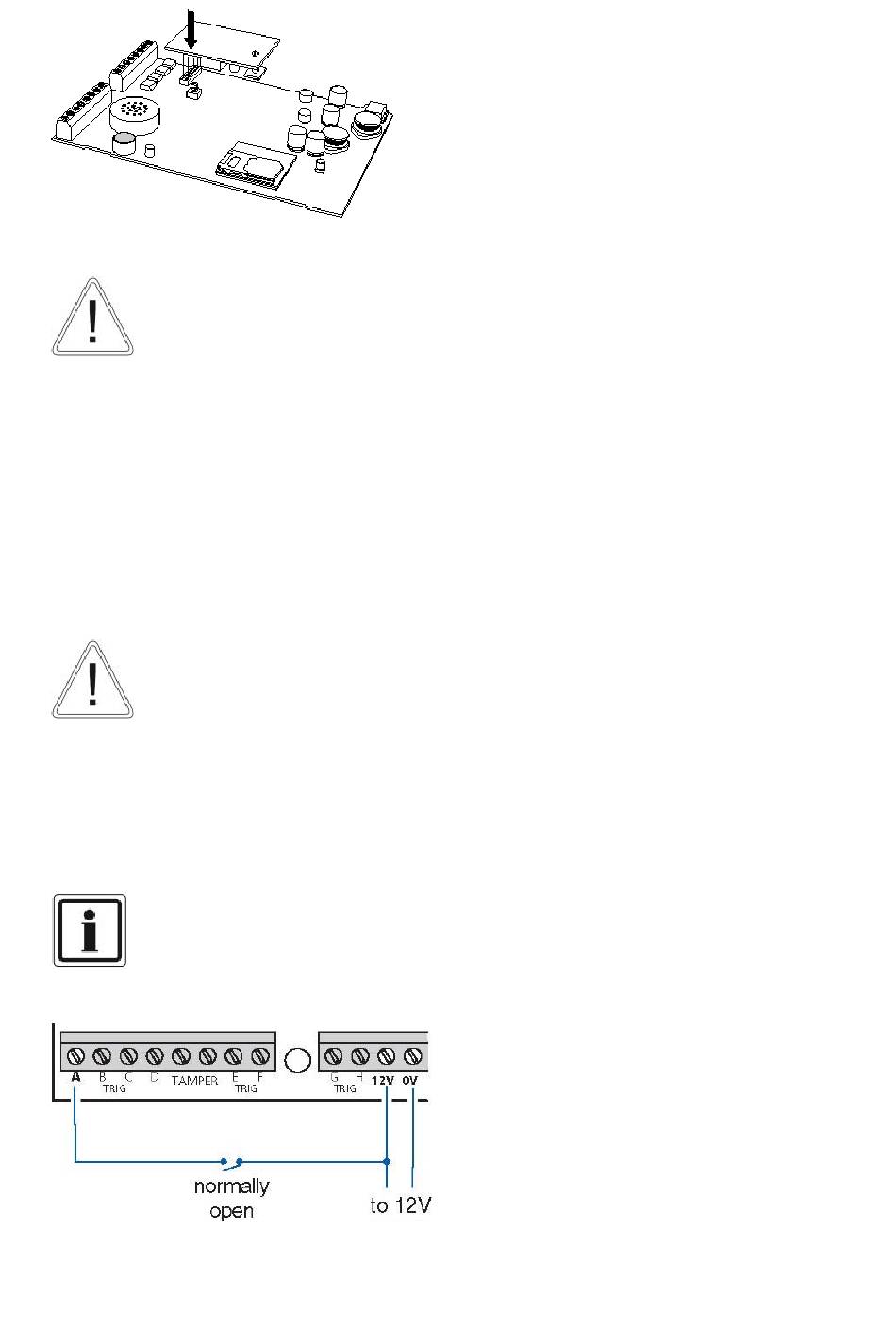

Bedradingen op het moederbord

!
Opgelet
Bedrijfsspanning (+12 V/0 V)
Verbind de klem „12 V" met de positieve pool en de klem „0 V" met de
negatieve pool van de voeding.
Gebruik als spanningsbron
een spanningsuitgang van uw alarmcentrale
of
een externe voeding (als het apparaat als apart apparaat (Stand
Alone) moet werken).
Let in beide gevallen op de hoogte van de spanning en de
stroombelastbaarheid van de spanningsbron.
!
Opgelet
Ingangen A-H (A-TRIG tot H-TRIG)
Verbind de ingangen A-H bijvoorbeeld met relaisuitgangen van uw
alarmcentrale. Hieronder zijn de mogelijke varianten afgebeeld.
Gebruik de transistoruitgangen, voer de bedrading overeenkomstig uit.
Alle ingangen moeten met dezelfde polariteit worden aangestuurd.
De instelling van de polariteit wordt onder „Systemopties 
Trigger-polariteit" ingesteld.
Positieve aansturing
NO-bedrading
Maak het apparaat spanningsloos, voordat u
bedradingswerkzaamheden of wijzigingen aan de
bedrading uitvoert.
Het apparaat vereist een voeding van minstens 10,5 V
tot maximaal 24 V. De spanningsbron moet minimaal
belastbaar zijn met 200 mA.
16 NL
