Die Telefonbuchse muss ein reiner analoger Anschluss sein.
Heutzutage ist meist die erste TAE-Dose in Ihrem Anwesen der
Abschluss zum öffentlichen Kommunikationsnetz der mit Telefon-
!
signalen, DSL-Signalen und anderen Signalen parallel beauf-
Vorsicht
schlagt sein kann. Erst nach Splitter, Anschalteeinheit oder Ne-
benstellenanlage haben Sie einen reinen analogen Anschluss.
Fragen Sie im Zweifel den Administrator Ihres Telefonanschlus-
ses nach Details.

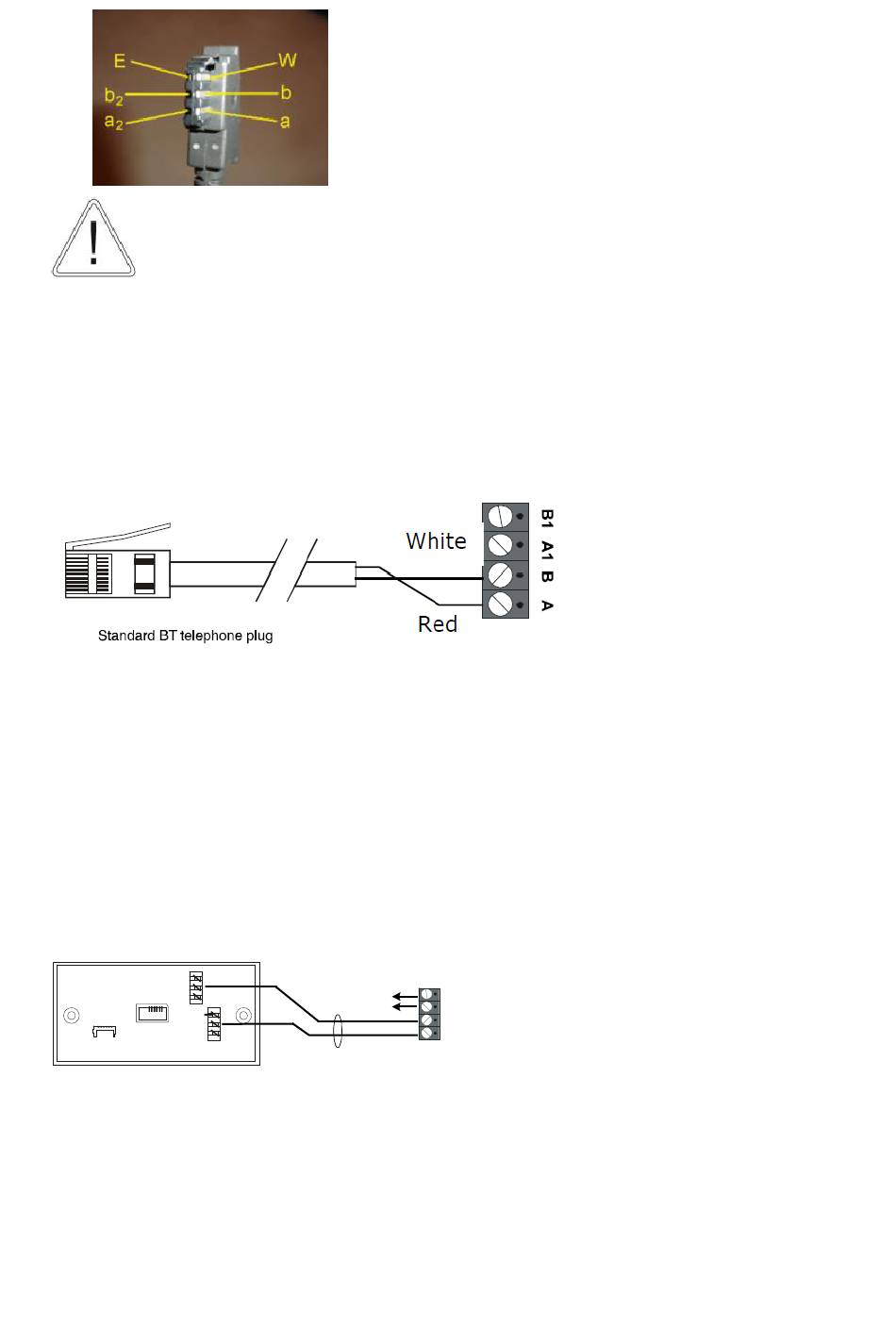

Großbritannien
Besorgen Sie sich im Fachhandel das entsprechende Anschlusskabel.
Schließen Sie das Kabel wie folgt an.
Österreich, Schweiz, Dänemark, Niederlande, Frankreich, Italien, Polen
Besorgen Sie sich im Fachhandel das entsprechende Anschlusskabel für
das Steckersystem des Telefonanschlusses Ihres Landes.Sie können auch
einen Adapter benutzen, der den TAE-Stecker auf den Stecker Ihres Landes
wandelt.
Festinstallation der Telefonverkabelung
Ist das Telefonkabel nicht lang genug oder soll eine fest verdrahtete Verbin-
dung hergestellt werden kann das Gerät direkt fest an eine Telefonan-
schlusseinheit wie unten beispielhaft gezeigt angeschlossen werden.
BT Master Jack (NTE5)
User accessible connections
6
5
4
3
2
1
Abschließende Arbeiten zum Telefonanschluss
Führen Sie das Telefonkabel im Innern des Gehäuses so, dass es nir-
gendswo eingeklemmt wird.
Stecken Sie das PSTN-Modul wieder auf die Grundplatine. Achten Sie
darauf dass alle Stifte richtig in der Buchse eingeführt sind.
To other telephone
extension sockets
B1
A1
B
A
Cable type
1/0.5 CW1308
15 DE
