Per il collegamento posteriore o a pavimento è ne-
cessario togliere i tappi posizionati nella parte bas-
sa della stufa, inserire il tubo flessibile nei passaggi
e fissarlo alla presa d'aria operando frontalmente
ATTENZIONE! Cappe aspiranti o ventilatori di estrazione di aria del locale potrebbero
causare problemi per il corretto funzionamento dell'apparecchio in mancanza di apposita
presa d'aria o in caso di presa d'aria sottodimensionata.
2.14 SPORTELLO VANO LEGNA (OPTIONAL)
Sulle stufe serie X Basic, X Plus e X Chef è possibile
mettere su richiesta uno sportello dotato di chiu-
sura assistita in modo da nascondere alla vista il
vano porta legna. L'installazione dello sportello va
eseguito a stufa fredda.
Nr. 2,5
x 2
A
C

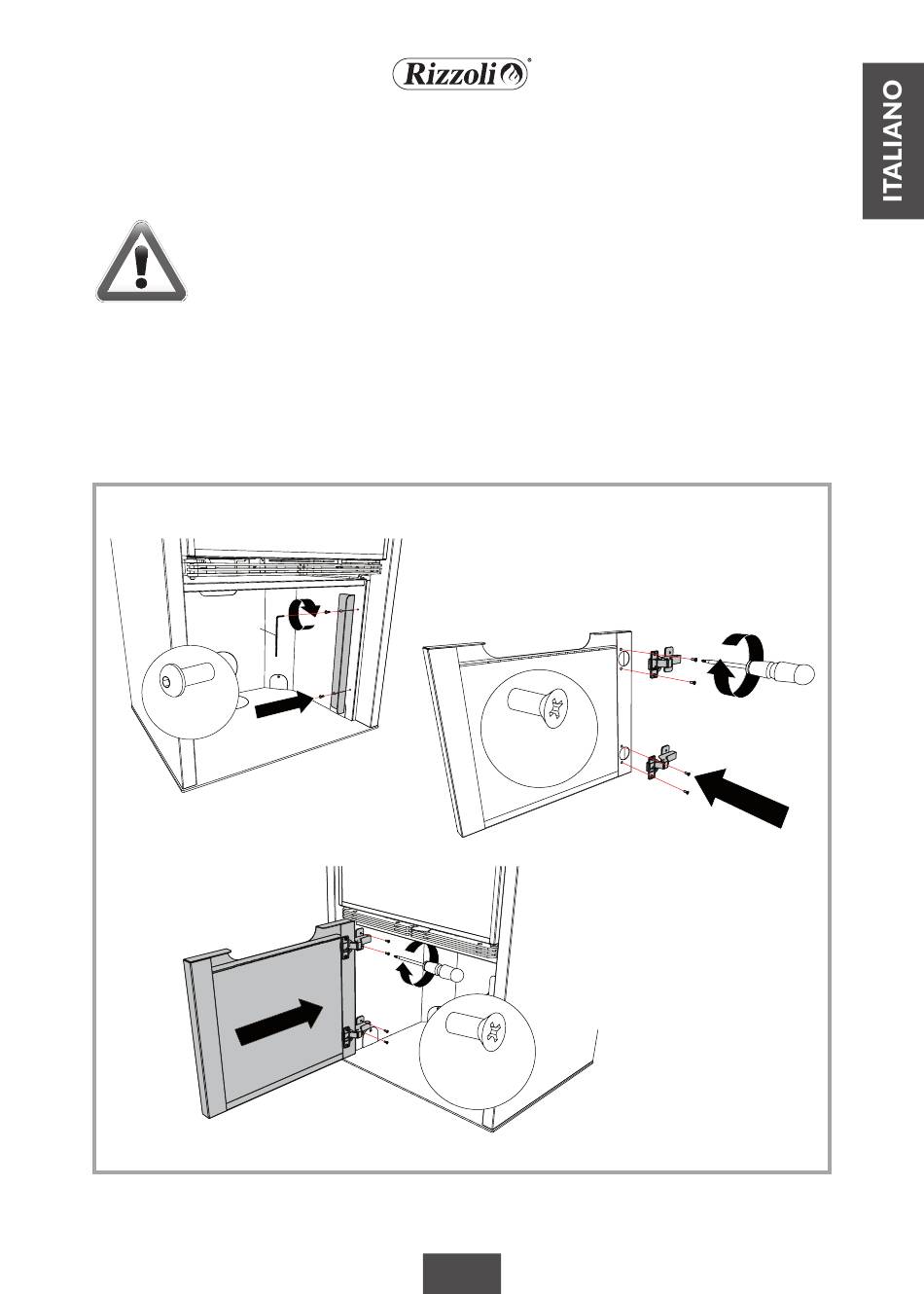

Figura 19 - Sportello vano legna.
alla stufa. Per rendere agevole l'operazione, è con-
sigliabile togliere la lamiera che funge da interca-
pedine vicino alla presa d'aria alzandola e sfilando-
la verso se stessi.
Per prima cosa si deve fissare il lamierino con le
calamite mediante due viti nella parte destra del-
la stufa, successivamente si devono agganciare le
due cerniere dello sportello nella parte sinistra,
come in figura 19.
x 4
B
x 4
