Manuel d'instructions

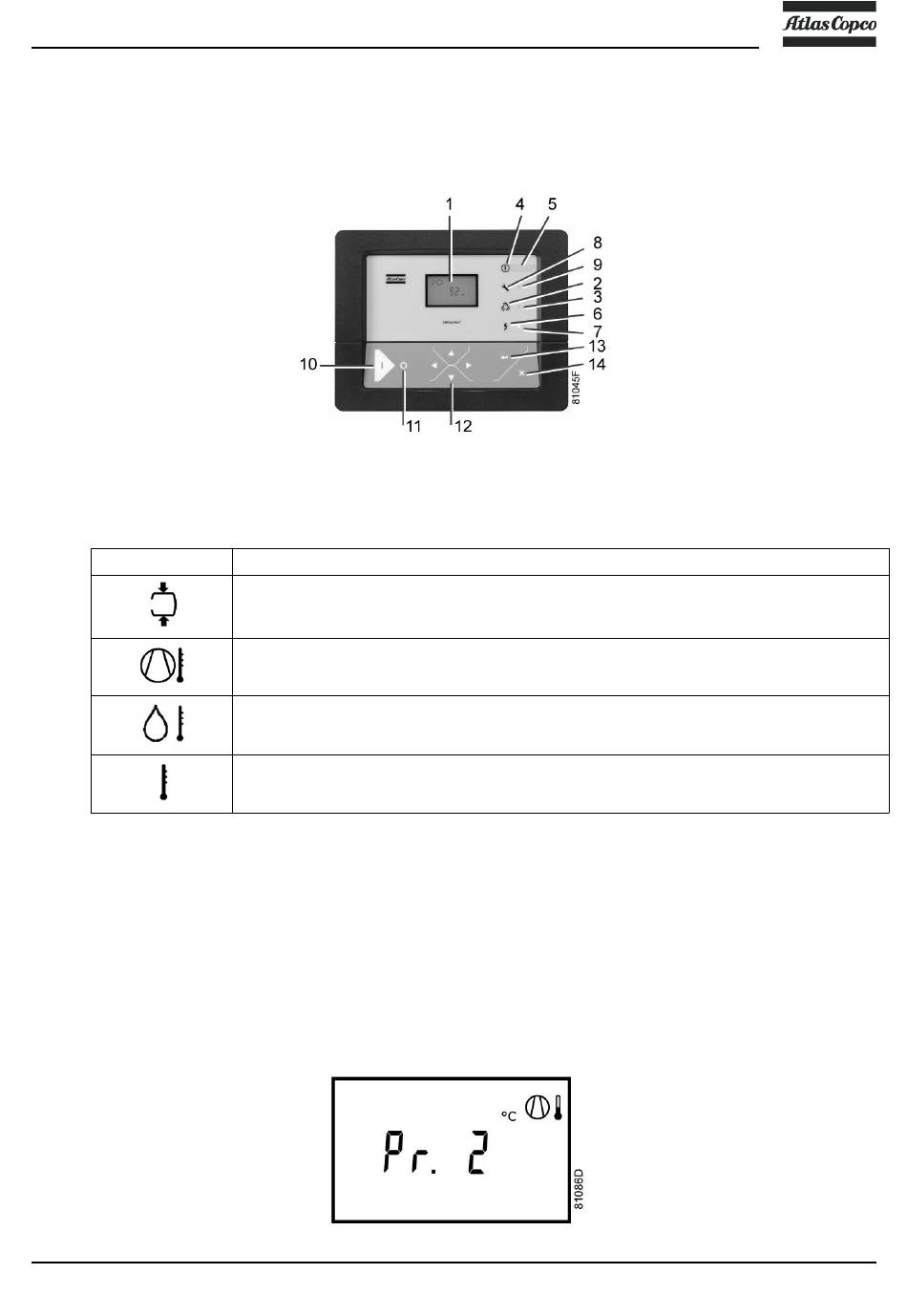

3.30 Affichage et modification des réglages de protection
Protections disponibles
Plusieurs réglages de protection sont prévus. Les écrans de protection sont étiquetés <Pr.>. Le
pictogramme qui apparaît avec l'écran de protection indique la finalité de la protection.
Des combinaisons possibles sont <Pr.>, suivi d'un chiffre et de l'un des pictogrammes suivants :
Pictogramme
Les réglages de protection suivants sont disponibles :
• Seuil d'avertissement bas, indiqué à l'écran par <AL-L>.
• Seuil d'avertissement élevé, indiqué à l'écran par <AL-H>.
• Seuil de mise à l'arrêt bas, indiqué à l'écran par <Sd-L>.
• Seuil de mise à l'arrêt élevé, indiqué à l'écran par <Sd-H>.
• Niveau d'entretien indiqué à l'écran par <SE-L>.
• Niveau d'entretien indiqué à l'écran par <SE-H>.
Exemple d'écrans de protection
2922 7104 93
Désignation
<Pr.> combiné avec le pictogramme de la pression affiche les protections de pression.
<Pr.> combiné avec le pictogramme de température de sortie de l'élément affiche les
protections de température de sortie de l'élément.
<Pr.> combiné avec le pictogramme de température de point de rosée affiche les
protections de température de point de rosée.
<Pr.> combiné avec le pictogramme de température ambiante affiche les protections de
température ambiante.
57
