Raccordement
5.4 Intégration au système
Pour connecteurs M40
1
2
3
4
5
6
7
• Raccorder le blindage du côté du moteur et du côté du variateur.
• S'assurer que la longueur non blindée des extrémités de câbles soit aussi courte que
possible.
• Établir pour le blindage une grande surface de contact pour assurer un bon écoulement à
la terre des courants à haute fréquence. Comme contact périphérique (360°) sur le
variateur et sur le moteur, utiliser p. ex. des presse-étoupes CEM au niveau des entrées de
câbles.
86

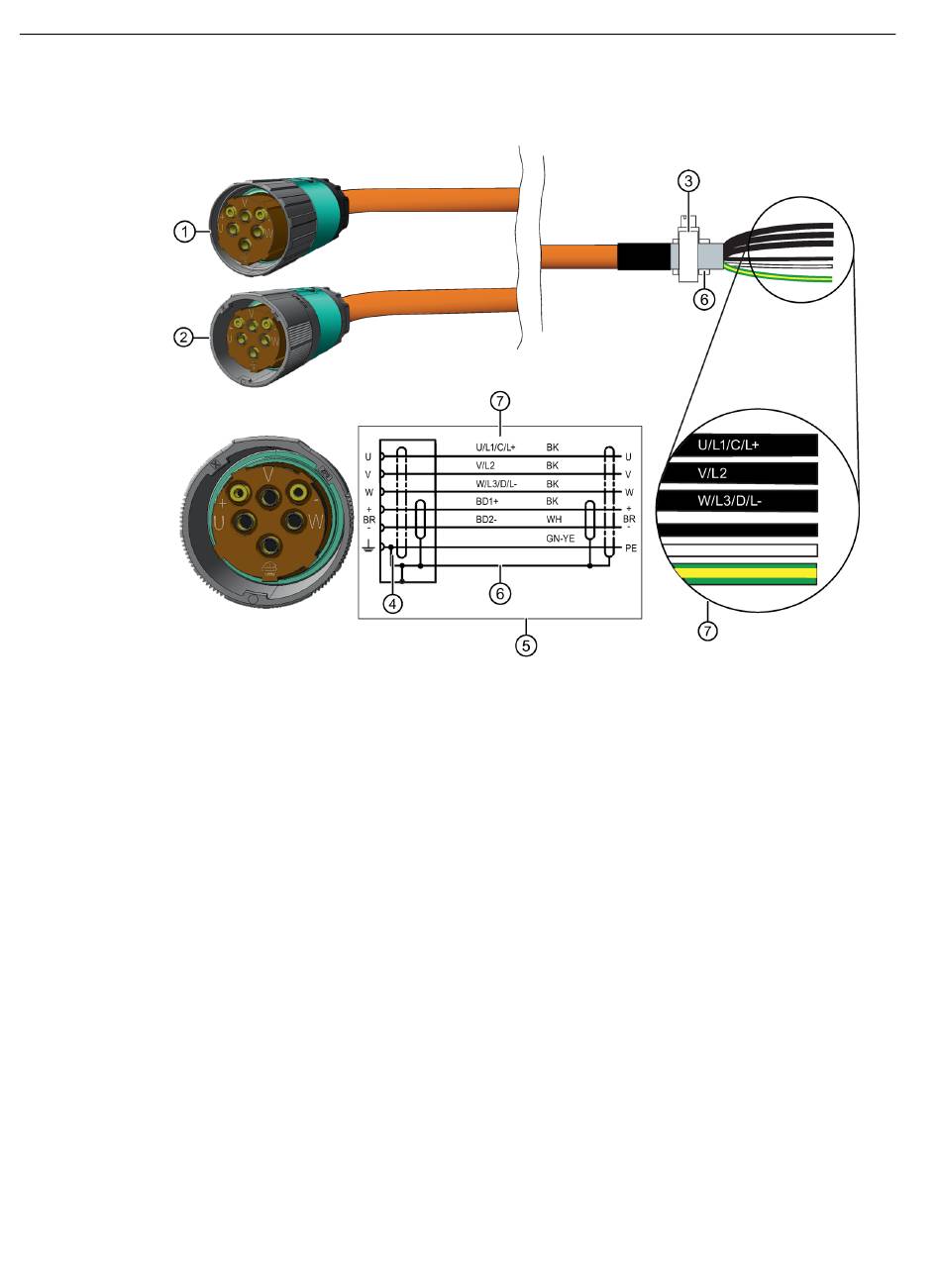

Connecteur, M40
Connecteur SPEED CONNECT, M40
Borne pour le blindage de câble
Brochage des connecteurs
Schéma électrique
Blindage de câble
Repérage du conducteur :
U ; V ; W = câbles d'énergie, blindage supplémentaire sur chaque câble
BD1+ et BD2- = câble de frein sans repérage, 1,5 mm
PE = conducteur de protection
, blindage commun
2
Moteurs synchrones 1FK7 G2
Instructions de service, 05/2021, A5E50907562D AA
