5.4 Intégration au système
Procédure pour le raccordement
1. Desserrer les 4 vis (6) du capot du ventilateur (2) ainsi que les anneaux de levage (7).
4
8
2. Retirer le capot du ventilateur (2).
3. Pivoter le connecteur de signaux (4) à 90° vers la droite ou la gauche par rapport à l'axe du
moteur.
4. Raccorder le connecteur de signaux (4).
5. Obturer les passages de câble (8) inutilisés au moyen des capuchons de fermeture (5).
6. Monter le capot du ventilateur (2) avec les vis (6) (couple de serrage 9 Nm). Sécuriser la
liaison vissée pour éviter qu'elle ne se desserre toute seule (p. ex. avec de la Loctite 243).
Revisser le cas échéant les anneaux de levage.
❒
102

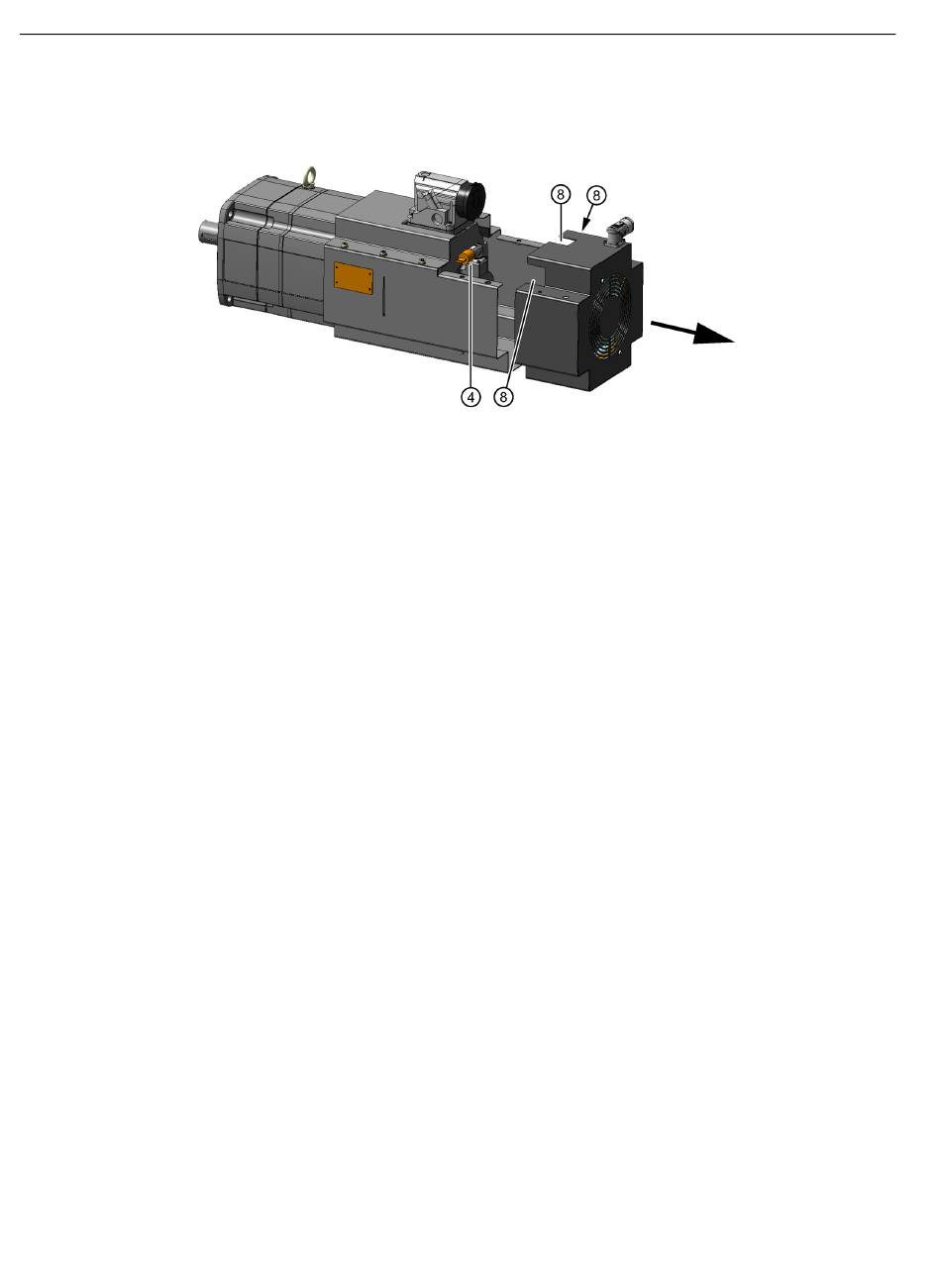

Connecteur de signaux sur le codeur
3 passages de câble sur le capot du ventilateur
Moteurs synchrones 1FK7 G2
Instructions de service, 05/2021, A5E50907562D AA
