Tableau 2- 7 Propriétés et caractéristiques techniques
Type
Résistance à froid
(20 °C)
Résistance à chaud
(100 °C)
Raccordement
Température de fonc-
tionnement
*) Pour les codeurs AM25EN22 avec EnDat2.2, la valeur de sortie de la température ne correspond pas
directement à la température de l'enroulement. Tenir compte du tableau ci-dessous.
Température de l'enroulement du moteur
La figure suivante indique les évolutions de la résistance en fonction de la température pour
les sondes thermométriques KTY 84-130 et Pt1000.
Figure 2-4
La température de l'enroulement est évaluée dans le variateur. En cas de défaut, une
signalisation correspondante est générée au niveau du variateur. Lorsque la température du
moteur augmente, une signalisation "Avertissement surchauffe moteur" est émise. Cette
signalisation peut être évaluée en externe.
Moteurs synchrones 1FK7 G2
Instructions de service, 05/2021, A5E50907562D AA
KTY 84-130
Env. 580 Ω
Env. 1000 Ω
par un câble de signaux
Avertissement > 130 °C
Alarme / coupure à 145 °C ±5 °C
130 °C
145 °C

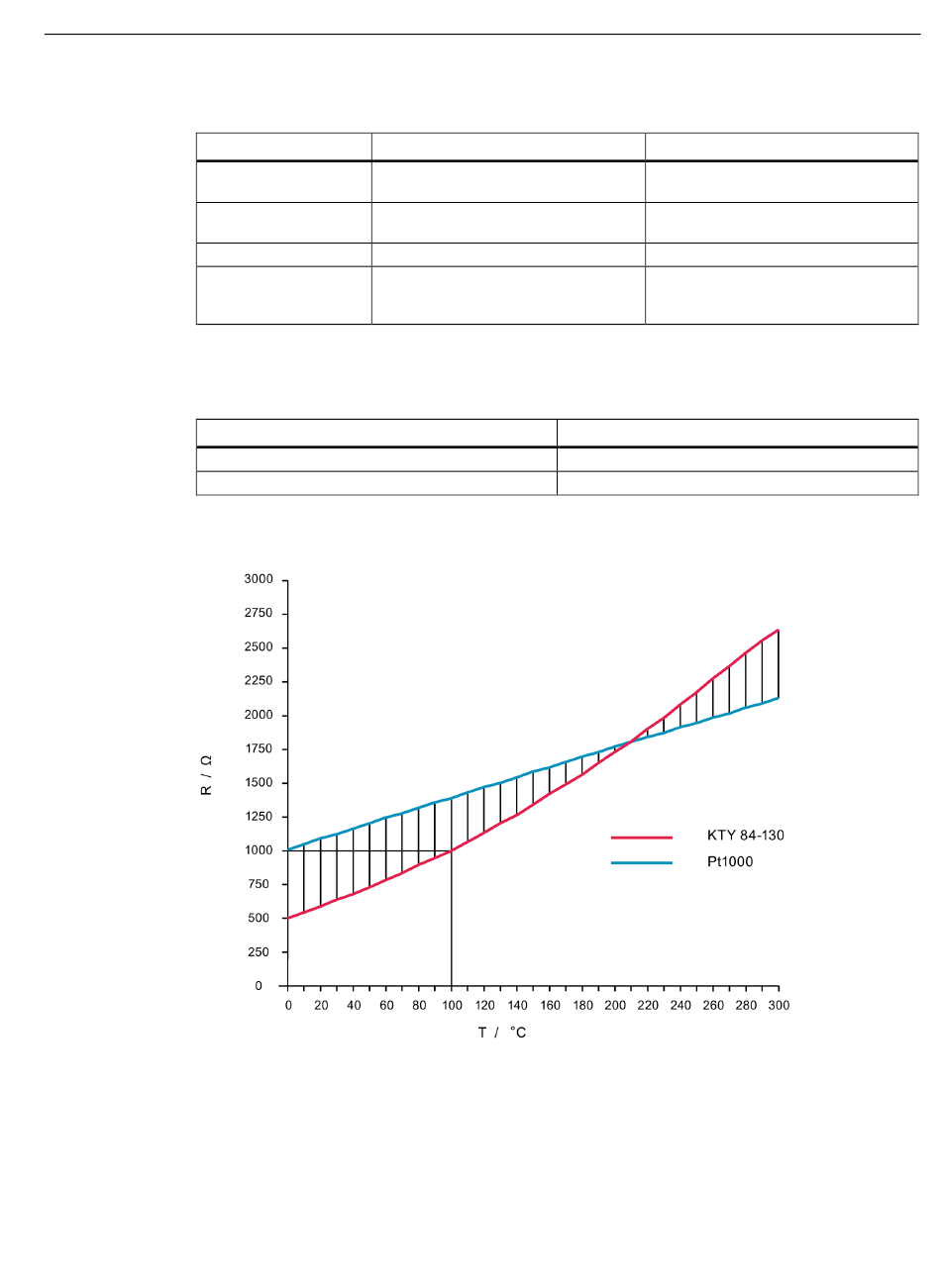

Comparatif des sondes thermométriques KTY 84-130 et Pt1000
Description des moteurs
2.6 Structure et options
Pt1000
Env. 1090 Ω
Env. 1390 Ω
par un câble de signaux
Avertissement > 130 °C*)
Alarme / coupure à max. 145 °C ±5 °C
Valeur de sortie du codeur AM25EN2.2
Avertissement à partir de 4452
Alarme / coupure à partir de 4525
*)
