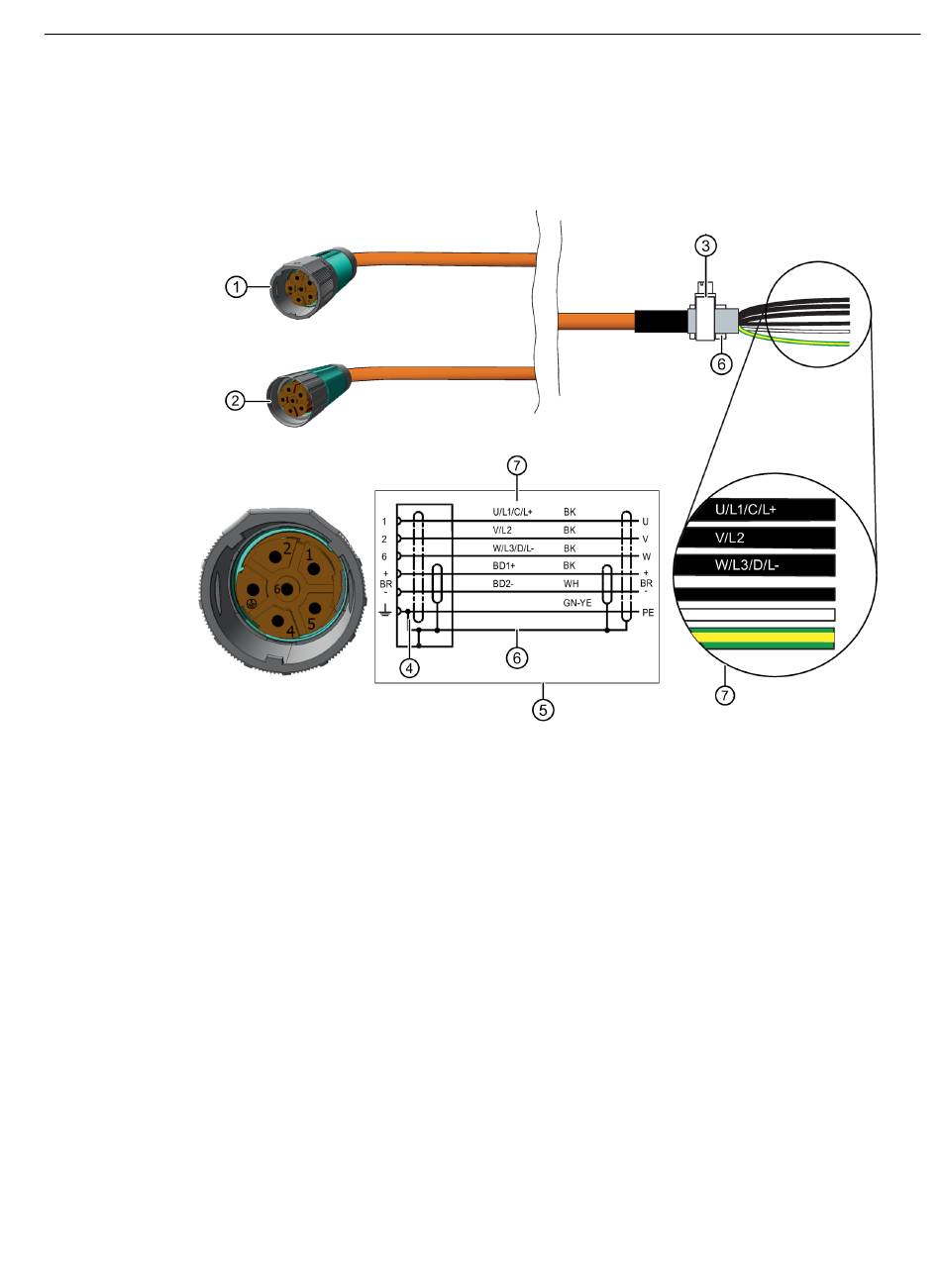

Schéma de raccordement du moteur à un Power Module et Motor Module Booksize et
Compact S120 avec un câble MOTION-CONNECT
Pour connecteurs M23
1
2
3
4
5
6
7
Moteurs synchrones 1FK7 G2
Instructions de service, 05/2021, A5E50907562D AA
Connecteur, M23
Connecteur SPEED CONNECT, M23
Borne pour le blindage de câble
Brochage des connecteurs
Schéma électrique
Blindage de câble
Repérage du conducteur :
U ; V ; W = câbles d'énergie, 1,5 mm
BD1+ et BD2- = câble de frein sans repérage, 1,5 mm
PE = conducteur de protection
, blindage supplémentaire sur chaque câble
2
, blindage commun
2
Raccordement
5.4 Intégration au système
85
