5.4 Intégration au système
Installation des embouts de protection anti-démontage pour les connecteurs d'énergie M23 ou
M40 et les connecteurs de signaux (connecteurs ronds)
Installer des embouts de protection anti-démontage en guise de protection contre le
desserrage automatique ou involontaire de la liaison par câble et pour assurer une mise à la
terre suffisante.
Pièces nécessaires
• Embouts de protection anti-démontage selon la taille du connecteur
• Vis à tête cylindrique pour connecteurs M23 : M4 x 35, classe de résistance 8.8
• Vis à tête cylindrique pour connecteurs M40 : M5 x 60, classe de résistance 8.8
• Écrou M4 ou M5
Procédure

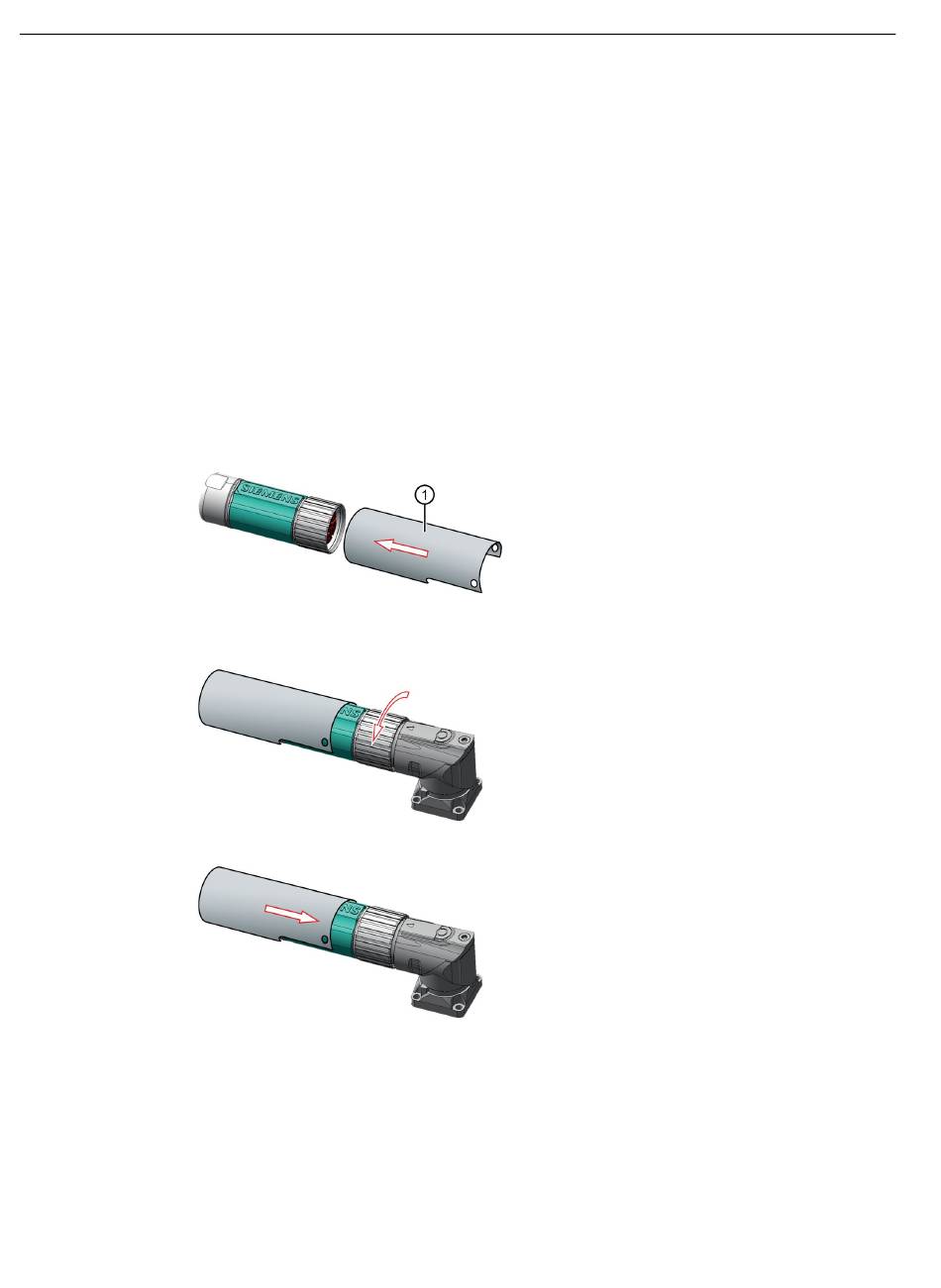

1. Avant la liaison, emmancher les embouts de protection anti-démontage sur les connecteurs.
1
2. Établir la liaison par connecteur.
3. Emmancher l'embout de protection anti-démontage sur la liaison par connecteur.
80
Embout de protection anti-démontage
