Instructions d'Utilisation
ATTENTION : Risque d'électrocution. Les circuits à haut voltage, alternatifs ou continus,
sont très dangereux et doivent être mesurés avec toutes les précautions nécessaires.
1. Mettez TOUJOURS l'interrupteur sur OFF quand l'appareil reste inutilisé.
2. Si "OL" apparaît sur l'écran pendant une mesure, la valeur excède l'amplitude
sélectionnée. Changez-la à une échelle supérieure.

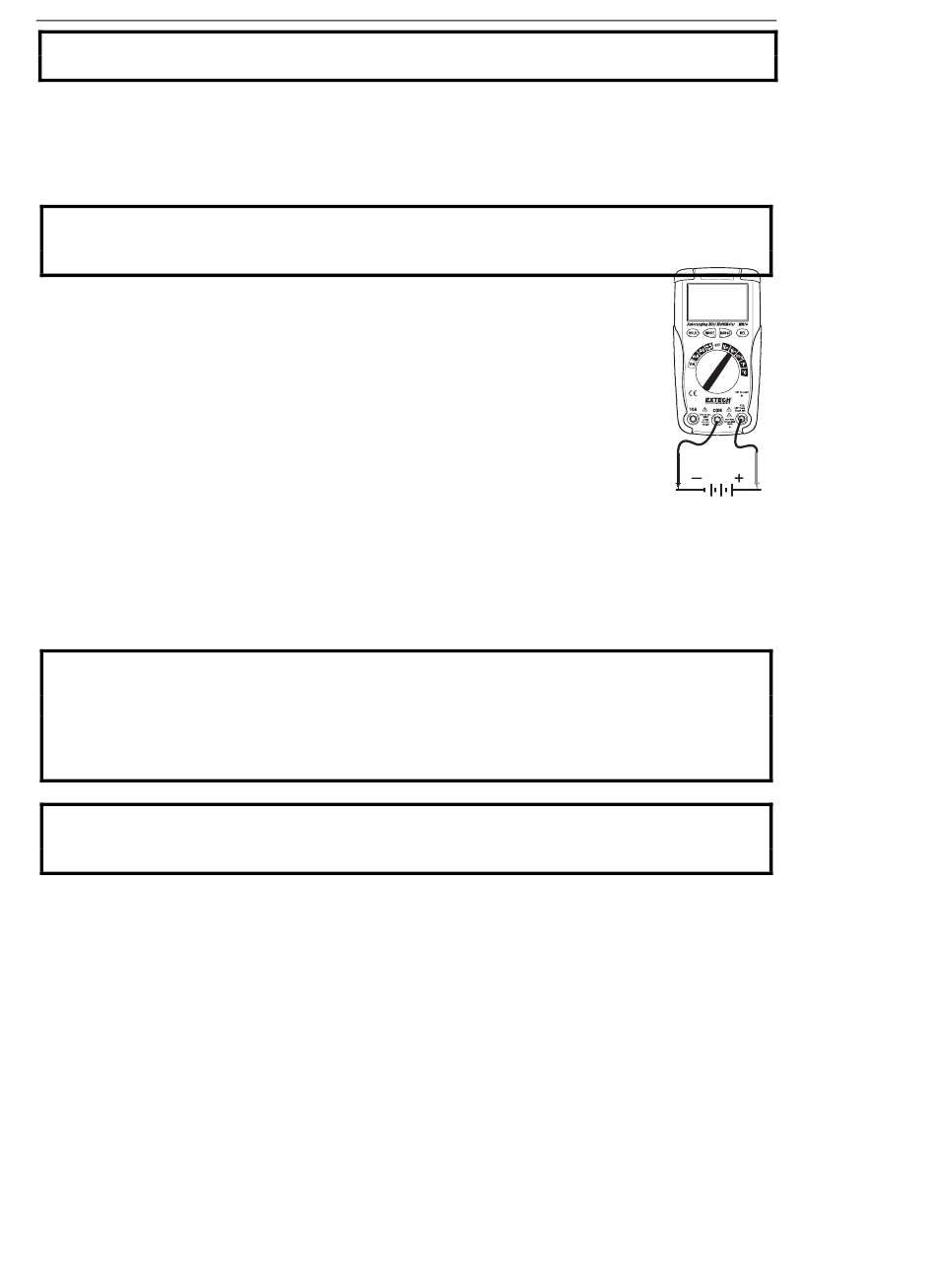

MESURES DE VOLTAGE DC
ATTENTION : N'utilisez pas de voltage DC si un moteur branché au circuit est en train
d'être ALLUMÉ ou ÉTEINT. De soudaines montées de voltage pourraient endommager
l'appareil de mesure.
1. Mettez le sélecteur de fonction en position VDC.
2. Insérez la fiche banane de test noire sur le jack COM négatif.
Insérez la fiche banane de test rouge sur le jack V positif.
3. Mettez en contact l'extrémité de la sonde de test noire avec le côté
négatif du circuit.
Mettez en contact l'extrémité de la sonde de test rouge avec le côté
positif du circuit.
4. Lisez le voltage sur l'écran.
MESURES VOLTAGE AC (FREQUENCE, CYCLE DE TRAVAIL)
ATTENTION : Risque d'électrocution. Les extrémités des sondes peuvent ne pas être
assez longues pour entrer en contact avec les éléments actifs à l'intérieur de certaines
prises 240V pour appareils parce que les points de contact sont situés profondément à
l'intérieur. Ainsi, l'écran peut afficher 0 volts alors que la prise contient en fait un certain
voltage. Assurez-vous que les extrémités des sondes touchent les parties métalliques à
l'intérieur de la prise avant de conclure qu'il n'y a pas de voltage.
ATTENTION : N'utilisez pas de voltage AC si un moteur branché au circuit est en train
d'être ALLUMÉ ou ÉTEINT. De soudaines montées de voltage pourraient endommager
l'appareil de mesure.
1. Mettez le sélecteur de fonctions en position V
2. Insérez la fiche banane de test noire sur le jack COM négatif.
Insérez la fiche banane de test rouge sur le jack V positif.
3. Mettez en contact l'extrémité de la sonde de test noire avec le côté neutre du circuit.
Mettez en contact l'extrémité rouge de la sonde de test avec le côté "chaud" du circuit.
4. Lisez le voltage sure l'écran.
5. Appuyez sur le bouton MODE pour indiquer "Hz".
6. Lisez la fréquence sur l'écran.
7. Appuyez sur le bouton MODE de nouveau pour indiquer "%".
8. Lisez le % du cycle de travail sur l'écran.
.
AC
