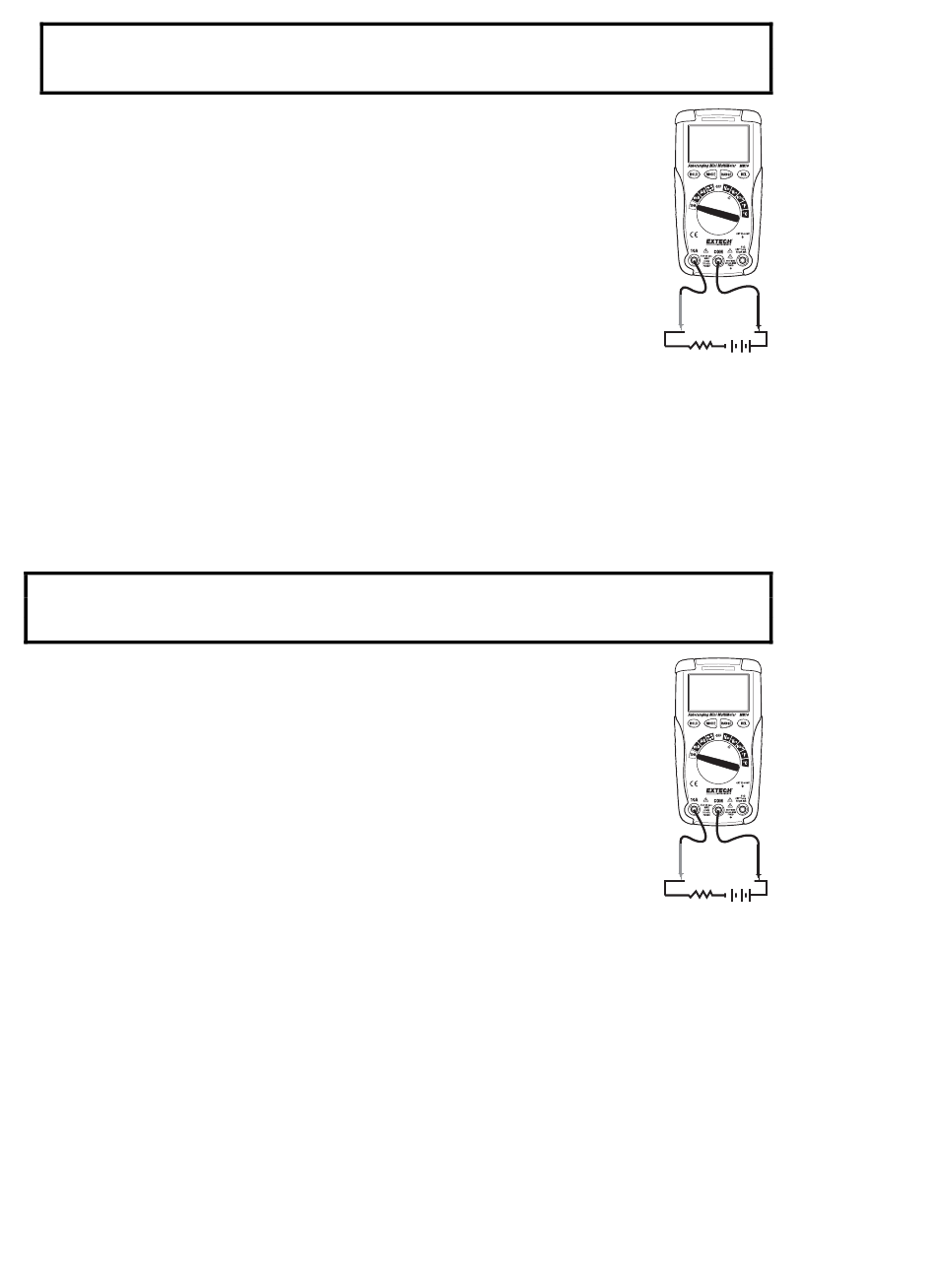

MESURES DE COURANT DC
ATTENTION : Ne faites pas de mesures de courant de 20A plus longues que 20
secondes. Au-delà de 30 secondes, elles pourraient endommager l'appareil et/ou les
têtes de test.
1.
Insérez la fiche de tête de test noire sur le jack COM négatif.
2.
Pour des mesures de courant jusqu'à 4000µA DC ;
Réglez le sélecteur de fonction sur la position µA et insérez la fiche
banane de test rouge sur le jack µA.
3.
Pour des mesures jusqu'à 400mA DC ;
Réglez le sélecteur de fonction sur la position mA et insérez la fiche
banane de test sur le jack mA.
4.
Pour des mesures de courant jusqu'à 10A DC ;
Réglez le sélecteur de fonction sur la position 10A et insérez la fiche
banane de test sur le jack 10A.
5.
Appuyez sur le bouton MODE pour indiquer "DC" sur l'écran.
6.
Débranchez le circuit à tester, puis ouvrez le circuit au point où vous souhaitez faire la
mesure.
7.
Mettez en contact l'extrémité de la sonde de test noire au côté négatif du circuit.
Mettez l'extrémité de la sonde de test rouge au côté positif du circuit.
8.
Branchez le circuit.
9.
Lisez la valeur de courant sur l'écran.
MESURES DE COURANT AC
ATTENTION : Ne faites pas de mesures de courant de 20A plus longues que 20
secondes. Au-delà de 30 secondes, elles pourraient endommager l'appareil et/ou les têtes
de test.
1.
Insérez la fiche de tête de test noire sur le jack COM négatif.
2.
Pour des mesures de courant jusqu'à 4000µA DC ;
Réglez le sélecteur de fonction sur la position µA et insérez la fiche
banane de test rouge sur le jack µA.
3.
Pour des mesures jusqu'à 400mA DC ;
Réglez le sélecteur de fonction sur la position mA et insérez la fiche
banane de test sur le jack mA.
4.
Pour des mesures de courant jusqu'à 10A DC ;
Réglez le sélecteur de fonction sur la position 10A et insérez la fiche
banane de test sur le jack 10A.
5.
Appuyez sur le bouton MODE pour indiquer "AC" sur l'écran.
6.
Débranchez le circuit à tester, puis ouvrez le circuit au point où vous souhaitez faire la
mesure.
7.
Mettez en contact l'extrémité de la sonde de test noire au côté négatif du circuit.
Mettez l'extrémité de la sonde de test rouge au côté positif du circuit.
8.
Branchez le circuit.
9.
Lisez la valeur de courant sur l'écran.
5
MN16-EU V1.3
7/08
