9.2 Chronologie des tests d'OSSD
8023287/19UT/2022-10-24 | SICK
Sujet à modification sans préavis
Force de maintien magnétique
2

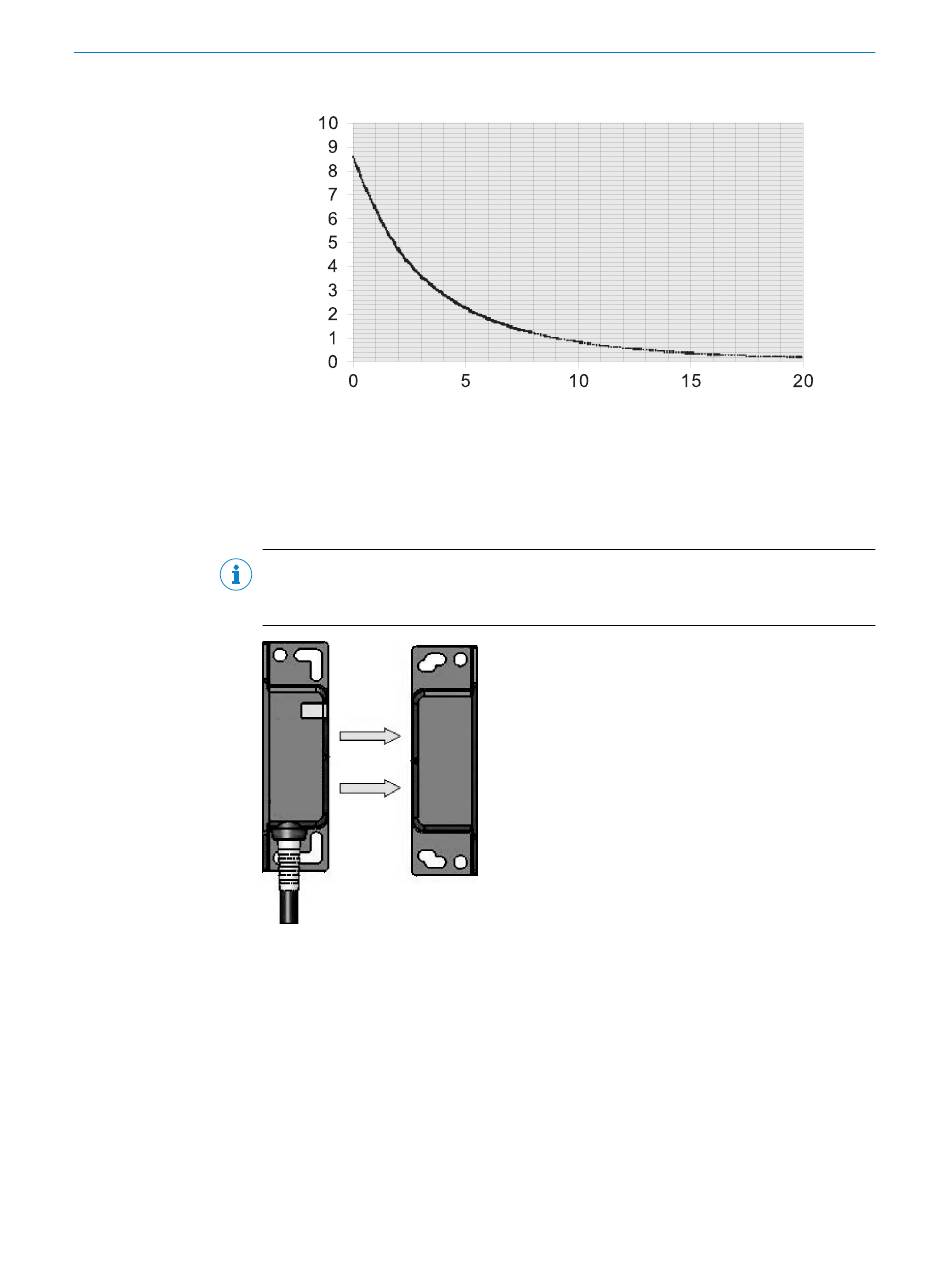

Illustration 8 : Diagramme de la force de retenue magnétique (uniquement TR4-SFxxxx)
Distance [mm]
1
Force [N]
2
REMARQUE
La force de retenue magnétique est mesurée de la face avant de l'actionneur à la face
avant du capteur voir illustration
Illustration 9 : Zone pour la
mesure de la force de retenue
magnétique
L'interrupteur de sécurité à interverrouillage teste les OSSD à intervalles réguliers.
Pour ce faire, l'interrupteur de sécurité à interverrouillage fait passer brièvement
chacune des sorties de commutation à l'état INACTIF et vérifie si le canal corres‐
pondant est hors tension durant ce temps.
Assurez-vous que la commande de la machine ne réagit pas à ces impulsions de
test et que la machine n'est pas hors tension.
CARACTÉRISTIQUES TECHNIQUES
1
9).
