INSTALLATION ÉLECTRIQUE
5.4 Raccordement
14 N O T I C E D ' I N S T R U C T I O N S | TR4 Direct Rectangular

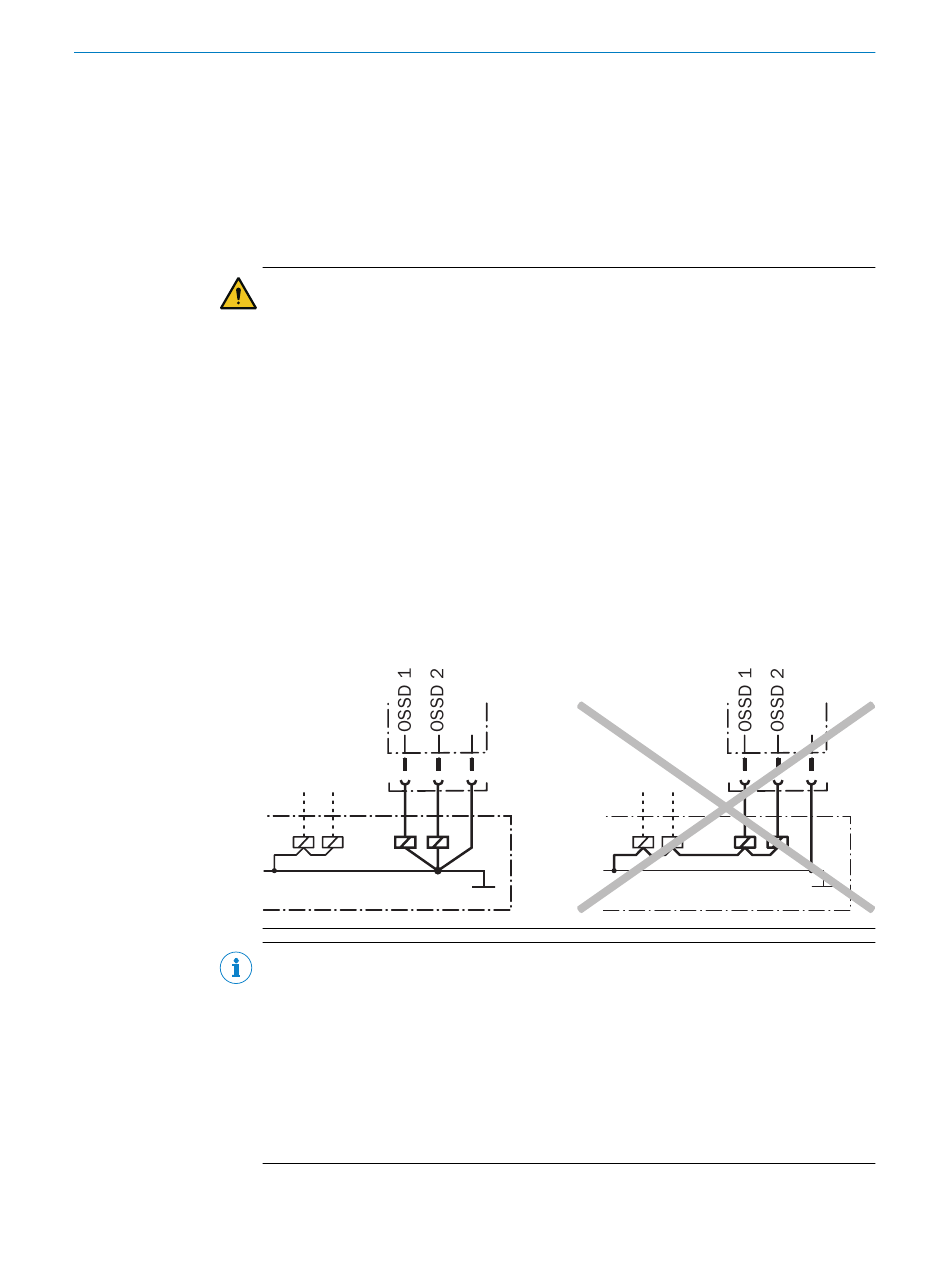

• L'interrupteur de sécurité détecte un court-circuit transversal entre OSSD 1 et
OSSD 2. Un guidage de câble protégé permet d'éviter un court-circuit transversal
dans le câble.
• Un court-circuit d'OSSD 1 ou OSSD 2 à 24 V CC est détecté. Un court-circuit
simultané d'OSSD 1 et OSSD 2 à 24 V CC doit obligatoirement être évité par un
guidage de câble protégé.
DANGER
Mettre l'installation hors tension !
Durant le raccordement des appareils, l'installation pourrait se mettre inopinément en
marche.
S'assurer que l'ensemble de l'installation reste hors tension pendant l'installation
b
électrique.
Utiliser uniquement une alimentation électrique appropriée !
Le capteur doit être raccordé à une alimentation électrique de la classe de protection 2
SELV/PELV 24 V CC, +10 % / –15 %.
Empêcher toute différence de potentiel entre la charge et le dispositif de protection !
En cas de raccordement de charges aux sorties de commutation ou aux sorties
b
de sécurité, qui n'ont pas de protection contre l'inversion de polarité, il convient
de raccorder les raccordements 0 V de ces charges et ceux du dispositif de
protection correspondant séparément et directement au même bornier 0 V. En
cas d'erreur, c'est la seule façon de garantir l'absence de différence de potentiel
entre les raccordements 0 V des charges et ceux du dispositif de protection
correspondant.
REMARQUE
• L'interrupteur de sécurité est conforme aux prescriptions de compatibilité électro‐
magnétique (CEM) pour une utilisation industrielle (classe de protection A). En
cas d'utilisation en environnement domestique, il est impossible d'exclure les
interférences radio.
•
Pour minimiser les influences du réseau sur le comportement de l'appareil, l'ali‐
mentation électrique externe des appareils (SELV/PELV) doit pouvoir supporter,
entre autres, une coupure secteur de 20 ms. Les blocs d'alimentation conformes
à la norme EN 60204-1 remplissent cette condition préalable. Des blocs d'alimen‐
tation conformes sont disponibles auprès de SICK en tant qu'accessoires.
