N O T I C E D ' I N S T R U C T I O N

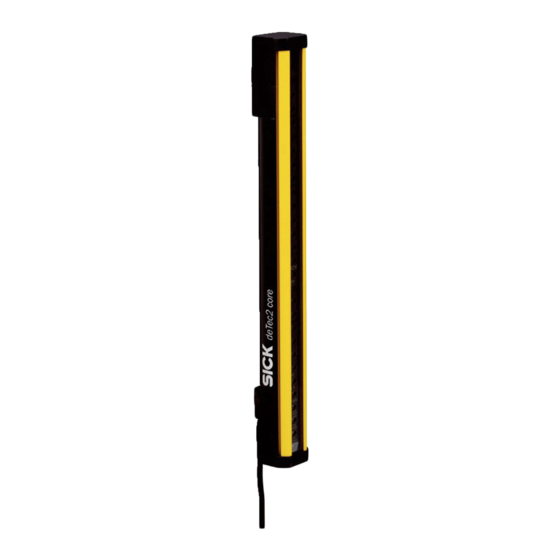

deTec2 Core Vibes
Barrage immatériel de sécurité

Publicité

Table des Matières
loading

Manuels Connexes pour SICK deTec2 Core Vibes

Sommaire des Matières pour SICK deTec2 Core Vibes

  • Page 1 N O T I C E D ' I N S T R U C T I O N deTec2 Core Vibes Barrage immatériel de sécurité...
  • Page 2 Document original Ce document est un document original de SICK AG. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 3: Table Des Matières

    Sécurité..................... Déballage....................Montage....................5.3.1 Montage de la fixation QuickFix..........8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...
  • Page 4 13.2 Données pour commander deTec2 Core Vibes........Accessoires..................63 14.1 Fixations....................N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...
  • Page 5 Répertoire des illustrations.............. 69 Répertoire des tableaux..............70 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 6: Propos De Ce Document

    ! N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 7: Informations Complémentaires

    Ö La LED clignote. O La LED est allumée. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 8: À Propos De Ce Document

    Ce symbole désigne l'émetteur. Ce symbole désigne le récepteur. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 9: Pour Votre Sécurité

    8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...
  • Page 10 « Fonctionnement », page 47 voir « Nettoyage régulier », page N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 11: Description Du Produit

    La portée constitue la largeur maximale du champ de protection. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 12: Caractéristiques Du Produit

    Les LED de l'émetteur et du récepteur signalent l'état de fonctionnement du barrage immatériel de sécurité. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 13: Afficheurs De L'émetteur

    Les LED bleues d'affichage de la qualité d'alignement associées à la LED ERR rouge clignotante signalent également des défauts. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 14: Exemples D'utilisation

    Illustration 5 : Protection des points dangereux Illustration 6 : Contrôle d'accès N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 15: Protection De Zone Dangereuse

    DESCRIPTION DU PRODUIT Illustration 7 : Protection de zone dangereuse 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 16: Conception

    Aperçu Ce chapitre contient des informations importantes pour la conception. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 17: Portée Et Largeur Du Champ De Protection

    8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...
  • Page 18 = résolution du barrage immatériel de sécurité en millimètres (mm) ° N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 19: Distance Minimale Par Rapport Au Point Dangereux En Cas D'approche Orthogonale

    élevée de cette comparaison est à retenir. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 20: Distance Minimale Des Surfaces Réfléchissantes

    à l'intérieur de la distance minimale calculée par rapport au champ de protection. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 21: Diagramme De La Distance Minimale Par Rapport Aux Surfaces Réfléchissantes

    = tan (5°) × 1.000 mm/m × D = 87,49 × 1 mm/m × D 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 22: Protection Contre Les Perturbations Provoquées Par Des Systèmes Situés À Proximité

    • « Application d’une distance suffisante », page 23 N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 23: Utiliser Un Sens D'émission Inversé

    17 m Récepteur longue portée 12 m 34 m 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 24: Combinaison D'une Distance Suffisante Et D'un Sens D'émission Inversé

    Selon le concept de sécurité, l’évaluation du signal est assurée par exemple par un relais de sécurité ou un système de commande de sécurité. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 25: Raccordement Double Canal Et Séparé Des Ossd1 Et Ossd2

    0 V des charges et ceux du dispo‐ sitif de protection correspondant. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 26: Pas De Différence De Potentiel Entre La Charge Et Le Dispositif De Protection

    « Accessoires », page N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 27: Fonction De Réarmement

    être, si nécessaire intégré dans la commande externe. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 28: Exemples De Câblage

    OSSD1 et OSSD2 désactivent le relais RLY3-OSSD2. Les contac‐ teurs K1 et K2 sont déconnectés. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 29: Concept De Contrôle

    ? Définir toutes les exigences pour le contrôle. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 30: Bâton Test

    Pendant le contrôle, observer la LED OSSD du récepteur. La LED OSSD du récep‐ teur doit rester rouge. La LED OSSD ne doit pas être verte. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 31: Contrôle À L'aide Du Bâton Test : Étape 1

    La LED OSSD ne doit pas être verte. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 32: Contrôle Visuel De La Machine Et Du Dispositif De Protection

    Dans ce cas, la machine et le dispositif de protection doivent impérativement être vérifiés par le personnel qualifié. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 33: Montage

    « Conception », page 16 • « Caractéristiques techniques », page 55 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 34: Déballage

    L'extrémité comportant le raccordement doit être orientée dans le même sens pour l'émetteur et le récepteur. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 35: Ne Pas Monter L'émetteur Et Le Récepteur Avec Des Orientations Opposées À 180

    ("). " 90˚ 90˚ 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...
  • Page 36 être précisément alignées l’une en face de l’autre (%). N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 37: Montage De La Fixation Quickfix

    QuickFix, voir illustration 29, page 63 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 38: Montage De La Fixation Quickfix Sur Un Profilé

    § Illustration 23 : Montage de la fixation QuickFix sur un profilé N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 39: Installation Électrique

    • Le montage est correctement terminé. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 40: Raccordement Système (M12, 5 Pôles)

    Raccordement système (M12, 5 pôles) Illustration 26 : Raccordement système (connecteur mâle M12, 5 pôles) N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 41: Raccordement Système Par Câble De Connexion (M12, 5 Pôles Sur 8 Pôles)

    Core Vibes sans avoir à poser de nouveaux câbles. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 42: Mise En Service

    • « Distance minimale des surfaces réfléchissantes », page 20 N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 43: Généralités

    « Indication de la qualité d'alignement », page 45 • « LED de diagnostic », page 50 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 44: Aligner L'émetteur Et Le Récepteur

    Pour vérifier que la LED OSSD du récepteur est verte, retirer l’outil d’aligne‐ ment laser en option AR60. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 45: Alignement Avec La Fixation Quickfix

    8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 46: Contrôle À La Mise En Service Et En Cas De Modification

    Effectuez les contrôles conformément aux prescriptions du fabricant et de l’exploi‐ tant de la machine. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 47: Fonctionnement

    Effectuez les contrôles conformément aux prescriptions du fabricant et de l’exploi‐ tant de la machine. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 48: Entretien

    à l'intérieur de la distance minimale calculée par rapport au champ de protection. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 49: Contrôle Régulier

    Effectuez les contrôles conformément aux prescriptions du fabricant et de l’exploi‐ tant de la machine. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 50: Élimination Des Défauts

    Position des LED : voir « Afficheurs de l'émetteur », page N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 51: Signalisation Des Erreurs Sur L'émetteur

    Position des LED : voir « Afficheurs du récepteur », page 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 52: Signalisation Des Erreurs Sur Le Récepteur

    Désactiver et acti‐ ver de nouveau l’ali‐ mentation élec‐ trique. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...
  • Page 53 La LED est éteinte. Ö La LED clignote. O La LED est allumée. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 54: Mise Hors Service

    Sur demande, SICK vous apporte son aide pour la mise au rebut de ces appareils. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 55: Caractéristiques Techniques

    Pour des informations détaillées sur la conception exacte de votre machine, contactez votre succursale SICK. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 56: Caractéristiques Techniques De L'émetteur

    Standard Maximum Raccordement système Connecteur mâle M12, 5 pôles N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 57: Temps De Réponse

    Résolution 30 mm Résolution 30 mm 0,82 1,63 0,86 1,73 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 58: Longueur De Câble

    Hauteur du champ de protection en Poids en g s Émetteur r Récepteur N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 59: Plans Cotés

    Hauteur du champ de protection, effective = cote L en mm 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...
  • Page 60 CEI 61496-1 est détecté sur la longueur totale du boîtier. Les limites du champ de protection sont identiques avec les extrémités du boîtier. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 61: Données Pour Commander

    1800 C2C-SV18030C10000 C2C-EV18030C10000 1950 C2C-SV19530C10000 C2C-EV19530C10000 2100 C2C-SV21030C10000 C2C-EV21030C10000 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 62: Données Pour Commander Detec2 Core Vibes Avec Une Résolution De 30 Mm

    1800 C2C-SV18030A10000 C2C-EV18030A10000 1950 C2C-SV19530A10000 C2C-EV19530A10000 2100 C2C-SV21030A10000 C2C-EV21030A10000 N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 63: Accessoires

    Température de service : jusqu’à –30 °C avec une pose fixe. 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 64: Outil D'alignement

    4070854 Température de service : jusqu’à –30 °C avec une pose fixe. N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 65: Produit De Nettoyage

    Bâton test 30 mm 2022602 Support pour bâton test 2052249 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 66: Annexe

    (numéro d'article : voir numéro de plaque signalétique dans le champ « Ident. no. »). N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK...

  • Page 67: Remarque Concernant Les Normes Indiquées

    GB 28526 ISO 13849-1 GB/T 16855.1 ISO 13855 GB/T 19876 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 68: Liste De Contrôle Pour La Première Mise En Service Et La Mise En Service

    ? N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...

  • Page 69: Répertoire Des Illustrations

    29. Plan coté de la fixation QuickFix (2066048)............63 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...

  • Page 70: Répertoire Des Tableaux

    29. Données de commande des bâtons test..............65 30. Remarque concernant les normes indiquées............67 N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes 8024477/2019-06-18 | SICK Sujet à modification sans préavis...
  • Page 71 RÉPERTOIRE DES TABLEAUX 8024477/2019-06-18 | SICK N O T I C E D ' I N S T R U C T I O N | deTec2 Core Vibes Sujet à modification sans préavis...
  • Page 72 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
