5. Appuyez sur l'articulation du loquet (C) et tirez la
poignée (A) sur le système de gestion des flexibles
hydrauliques (B) en arrière pour dégager le bras du loquet.
6. Déplacez le système de gestion des flexibles
hydrauliques (B) vers le côté gauche de l'andaineuse,
cabine à l'avant.
7. Connectez le système de gestion des flexibles
hydrauliques (A) à l'étançon extérieur gauche de
l'andaineuse en poussant le pivot à rotule (B) dans le loquet
à pivot à rotule (C).
NOTE:
Pour plus de clarté, certains flexibles hydrauliques ont été
retirés de l'illustration.
8. M2170 NT : Tournez la plaque du feu de signalisation
gauche (A) en position haute (verticale).
262739
ATTELAGE DE LA PLATEFORME SUR L'ANDAINEUSE
71
C

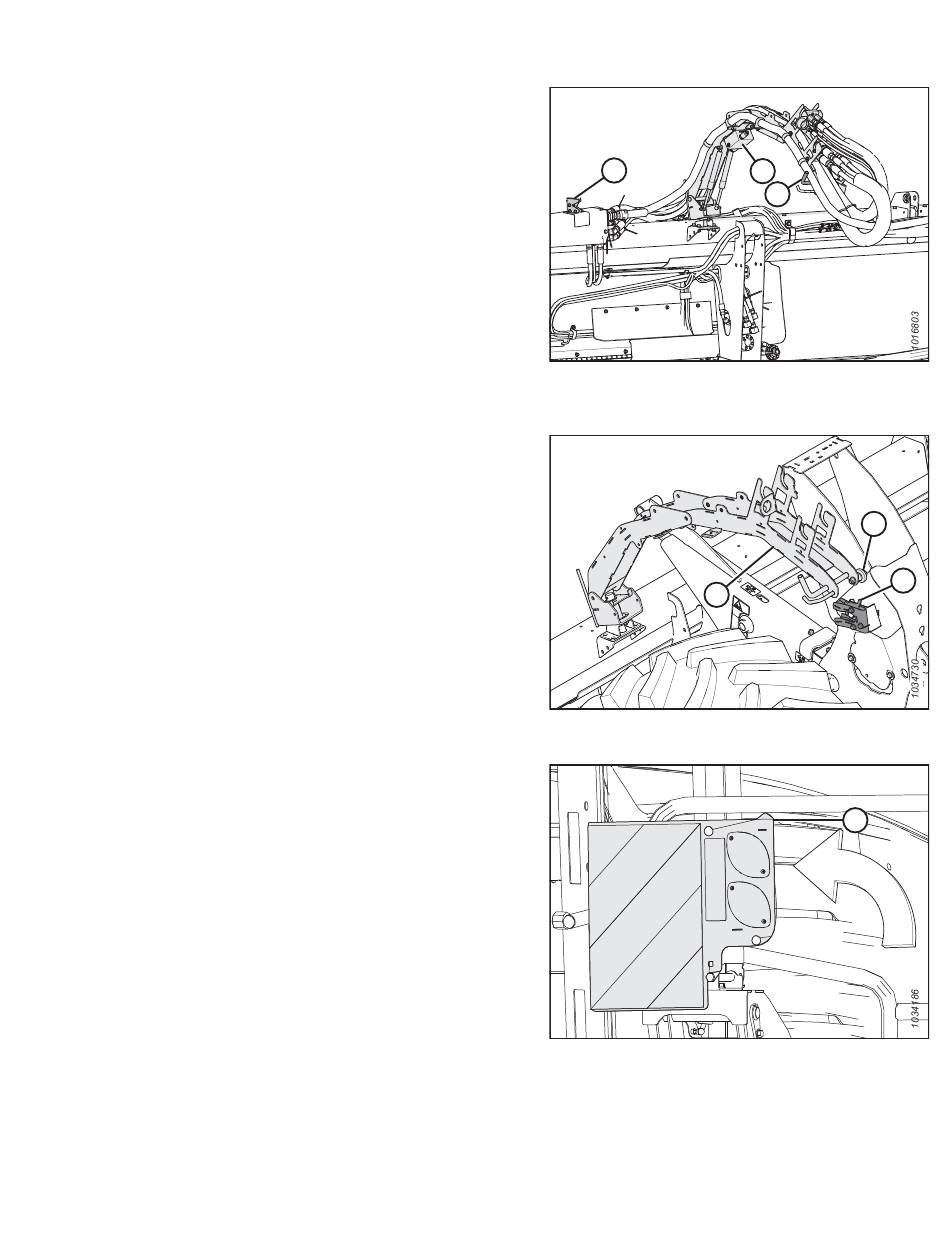

Figure 3.93: Système de gestion des flexibles
hydrauliques
A
Figure 3.94: Étançon extérieur gauche de l'andaineuse
Figure 3.95: Plaque-étiquette des feux de détresse de
gauche
B
A
B
C
A
Révision A
